كيف يتم تشكيل الفولاذ؟ العمليات والتقنيات والتطبيقات

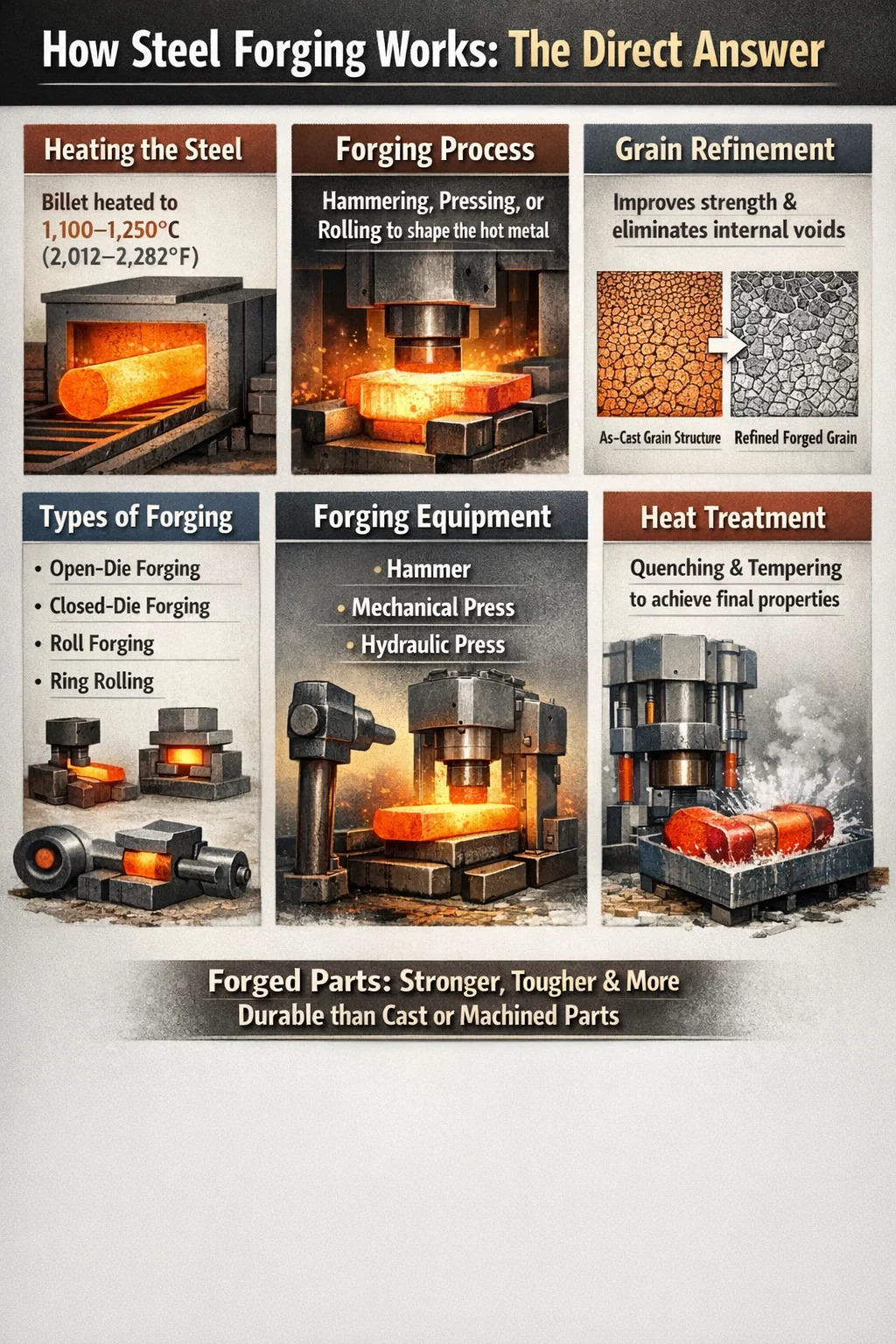

كيف يعمل تزوير الفولاذ: الإجابة المباشرة

تزوير الصلب هي عملية تشكيل الفولاذ من خلال تطبيق قوة الضغط - إما عن طريق الطرق أو الضغط أو الدرفلة - بينما يتم تسخين المعدن إلى درجة حرارة تجعله لدنًا وقابلاً للتشغيل ولكن ليس منصهرًا. والنتيجة هي جزء من خصائص ميكانيكية متفوقة مقارنة بالمكونات المصبوبة أو المصنعة، لأن عملية الحدادة تعمل على تحسين بنية الحبوب الداخلية وإزالة الفراغات الداخلية.

من الناحية العملية، يتم تسخين قطعة الصلب أو السبيكة إلى ما بين 1,100 درجة مئوية و1,250 درجة مئوية (2012 درجة فهرنهايت إلى 2282 درجة فهرنهايت) للتزوير الساخن - الطريقة الصناعية الأكثر شيوعًا - ثم يتم وضعها تحت مكبس أو مطرقة تشوهها إلى الشكل المطلوب. يتم بعد ذلك تبريد الجزء المُشكل تحت ظروف خاضعة للرقابة ويتم الانتهاء منه من خلال التشغيل الآلي أو المعالجة الحرارية أو معالجة السطح.

هذه ليست تقنية واحدة بل مجموعة من العمليات ذات الصلة. اعتمادًا على هندسة الأجزاء، وحجم الإنتاج، والتفاوتات المطلوبة، ودرجة المواد، يختار المصنعون من الطرق بالقالب المفتوح، أو الطرق بالقالب المغلق (قالب الطباعة)، أو الطرق باللف، أو الطرق بالحلقات، أو الطرق متساوي الحرارة. يقدم كل منها مقايضات مختلفة بين استخدام المواد وتكلفة القالب ودقة الأبعاد والتعقيد الذي يمكن تحقيقه.

المادة الخام: اختيار الفولاذ المناسب للتزوير

ليس كل درجة من الصلب تصاغ بنفس الطريقة. يؤثر محتوى الكربون وعناصر السبائك ونظافة المصهور على كيفية تدفق المادة تحت الضغط والخصائص التي يحققها الجزء النهائي. يتم تجميع الفولاذ القابل للتشكيل على نطاق واسع على النحو التالي:

• الفولاذ منخفض الكربون (0.05-0.30% درجة مئوية): شديدة الليونة وسهلة التشكيل؛ يستخدم للأجزاء الهيكلية والمسامير والأعمدة التي لا تتطلب صلابة شديدة.
• الفولاذ متوسط الكربون (0.30-0.60% درجة مئوية): العمود الفقري لصناعة تزوير. تُستخدم درجات مثل AISI 1040 و4140 في أعمدة الكرنك وقضبان التوصيل والتروس والمحاور.
• الفولاذ عالي الكربون (0.60-1.00% درجة مئوية): أصعب وأقوى ولكن أكثر حساسية للتشقق أثناء الحدادة؛ تستخدم للينابيع والقضبان وأدوات القطع.
• سبائك الفولاذ (سلسلة 4000، 8000): تعمل إضافات الكروم والموليبدينوم والنيكل والفاناديوم على تحسين الصلابة والمتانة؛ شائعة في مجال الطيران والآلات الثقيلة.
• الفولاذ المقاوم للصدأ (سلسلة 300 و400): تتطلب ضغوط تزوير أعلى وتحكمًا أكثر إحكامًا في درجة الحرارة؛ المستخدمة في المواد الكيميائية، وتجهيز الأغذية، والتطبيقات الطبية.

يصل مخزون الحدادة على شكل قضبان مستديرة، أو قطع معدنية مقطوعة من مخزون القضبان المدرفلة، أو سبائك للأجزاء الكبيرة جدًا. يتراوح وزن البليت لمكونات السيارات عادةً من 0.5 كجم إلى 30 كجم ، في حين أن المطروقات الصناعية الكبيرة - مثل أعمدة التوربينات أو حواف أوعية الضغط - يمكن أن تبدأ من سبائك تزن عدة أطنان.

تسخين الفولاذ: درجة الحرارة والأفران والتحكم في الحجم

التسخين هو المكان الذي تبدأ فيه عملية الحدادة فعليًا، ويتم التحكم فيها بشكل أكبر بكثير مما توحي به صورة شريط متوهج يتم سحبه من النار. إن الحصول على درجة حرارة خاطئة - حتى بمقدار 50 درجة مئوية - يمكن أن يعني تشقق المطروقات، أو التآكل المفرط للقالب، أو الأجزاء التي تفشل في الفحص.

تزوير نطاقات درجة الحرارة حسب نوع الصلب

أفران الحدادة الصناعية هي أفران الموقد الدوارة التي تعمل بالغاز، أو أفران الدفع، أو أنظمة التسخين التعريفي. أصبح التسخين التعريفي هو السائد في الإنتاج الكبير الحجم للقضبان الأصغر حجمًا لأنه يقوم بتسخين قالب قطره 50 مم لتزوير درجة الحرارة فيه أقل من 60 ثانية ، يزيل تحجيم السطح بالكامل تقريبًا، ويستخدم بشكل تقريبي طاقة أقل بنسبة 30-40% من أنظمة أفران الغاز المكافئة.

يمثل التقشر — طبقة أكسيد الحديد التي تتشكل على السطح أثناء تسخين فرن الغاز — مشكلة مستمرة. إذا تم ضغط المقياس على سطح الجزء عن طريق ملامسة القالب، فإنه يخلق عيوبًا في السطح تتطلب معالجة إضافية أو تسبب الرفض. تعمل نفاثات إزالة الترسبات المائية ذات الضغط العالي في 150-200 بار تعتبر قياسية في خطوط الضغط لتفجير المقياس مباشرة قبل دخول قطعة الخام إلى القالب.

تزوير القالب المفتوح: المرونة للأجزاء الكبيرة والمخصصة

يستخدم الحدادة المفتوحة - والتي تسمى أيضًا الحدادة الحرة أو الحدادة - قوالب مسطحة أو على شكل حرف V أو قوالب محيطية بسيطة لا تحيط بقطعة العمل. يقوم المشغل أو النظام الآلي بتدوير وإعادة وضع قطعة الخام بين كل ضغطة ضغط، وتشغيلها تدريجيًا في الشكل المطلوب. تمنح هذه التقنية متجر الحداد مرونة هائلة: يمكن لمجموعة واحدة من القوالب المسطحة إنتاج أي عدد من أشكال الأجزاء المختلفة ببساطة عن طريق تغيير كيفية التعامل مع قطعة الشغل.

يعد التشكيل بالقالب المفتوح هو الطريقة المفضلة للأجزاء الكبيرة جدًا بالنسبة للقوالب المغلقة - أعمدة الدوار التوربيني، وأعمدة دفع السفن، والشفاه الكبيرة، وقذائف أوعية الضغط، ولفائف المطاحن. الأجزاء المنتجة بهذه الطريقة يمكن أن تزن من بضعة كيلوغرامات إلى عدة مئات من الأطنان . تعتبر المكبس 300 مليون نيوتن الموجود في المجموعة الثانية للصناعات الثقيلة في الصين واحدًا من أكبر المكبس في العالم، وهو قادر على تشكيل مكونات التيتانيوم والفولاذ لمحطات الطاقة النووية وهياكل الطائرات.

عادةً ما يبدو تسلسل العملية للعمود الكبير كما يلي:

1. يتم صب السبائك والسماح لها بالتصلب. يتم قطع الأجزاء العلوية (الناهضة) والسفلية (المؤخرة) مع الفصل والفراغات، وإزالة ما يصل إلى 20-25% من وزن السبيكة الأصلية .
2. تتم إعادة تسخين السبيكة المتبقية وقلبها (ضغطها محوريًا) لتكسير بنية الحبوب المصبوبة وإغلاق الفراغات الداخلية.
3. يتم سحب قطعة الخام (ممدودة) تحت الضغط، مع الدوران بشكل تدريجي بين الضربات للعمل على المادة بشكل موحد.
4. يلزم عمليات إعادة التسخين المتعددة للقطع الكبيرة للحفاظ على درجة حرارة العمل أعلى من حد الحدادة النهائية.
5. يتم تشكيل الطرق الخشنة بشكل خشن لإزالة المخالفات السطحية وفحصها بالموجات فوق الصوتية بحثًا عن العيوب الداخلية.

يكون استخدام المواد في أعمال القالب المفتوح أقل منه في أعمال القالب المغلق — عادةً 60-75% من وزن سبيكة البداية ينتهي في تزوير النهائي. تتم إزالة الباقي كمخزون للمحاصيل والحجم والآلات. على الرغم من ذلك، بالنسبة للأجزاء الكبيرة جدًا أو لمرة واحدة، فإن تكاليف القالب المنخفضة تجعل القالب المفتوح هو الخيار الوحيد المجدي اقتصاديًا.

تزوير القالب المغلق: الدقة والإنتاج بكميات كبيرة

يستخدم تزوير القالب المغلق - والذي يُطلق عليه أيضًا تزوير قالب الانطباع - نصفي القالب العلوي والسفلي المتطابقين اللذين يحتويان على الانطباع السلبي الدقيق للجزء النهائي. عندما تغلق المكبس، فإن قطعة الفولاذ الساخنة تملأ تجويف القالب وتأخذ الشكل الدقيق للطبعة. يتم ضغط المعدن الزائد في حلقة رفيعة تسمى الفلاش، والتي يتم قطعها لاحقًا.

هذه هي الطريقة السائدة لإنتاج كميات كبيرة من المكونات الهيكلية والميكانيكية: قضبان توصيل السيارات، ومفاصل التوجيه، ومحاور العجلات، وأجنحة الطائرات، والأدوات اليدوية. يحقق التزوير الحديث بالقالب المغلق تفاوتات الأبعاد ± 0.5 مم أو أكثر إحكامًا على مكونات متوسطة الحجم، مما يقلل بشكل كبير من المعالجة النهائية مقارنة بالصب.

تسلسل القالب متعدد المحطات

نادرًا ما يتم تشكيل الأجزاء المعقدة للوصول إلى الشكل النهائي بضربة واحدة. تنقسم كتلة القالب إلى محطات طباعة متعددة مرتبة بالتسلسل:

• الانطباع أكمل: يعيد توزيع المعدن طولياً، مما يقلل المقطع العرضي عند نقاط محددة.
• الانطباع المقلم: يجمع المعدن في مناطق محددة ويشكل المقطع العرضي بشكل تقريبي.
• انطباع مانع: يتم تشكيل قطعة العمل مسبقًا إلى شكل يشبه إلى حد كبير الجزء النهائي ولكن مع نصف قطر أكبر وأكثر مسودة.
• الانطباع النهائي: يجلب الجزء إلى الشكل الهندسي النهائي، ويشكل تفاصيل دقيقة وأنصاف أقطار ضيقة. يتم إنشاء الفلاش هنا.

بالنسبة لقضيب توصيل السيارات النموذجي في AISI 4140، يستغرق التسلسل بأكمله - بدءًا من إدخال المادة الخام وحتى استخراج الحدادة المشذبة بالفلاش - أقل من 30 ثانية على مكبس ميكانيكي حديث يتراوح ما بين 25.000 إلى 40.000 كيلو نيوتن. يمكن لخط تزوير واحد أن ينتج من 600 إلى 1200 قضيب توصيل في الساعة .

استخدام الفلاش والمواد

يمثل الفلاش عادة 10-20% من وزن البليت في تزوير القالب المغلق التقليدي. يمكن للتزوير بدون وميض - وهو البديل الذي يتم فيه إغلاق القالب بالكامل ومطابقة حجم الخام بشكل دقيق مع التجويف - التخلص من هذه النفايات ولكنه يتطلب إعدادًا دقيقًا للغاية للقضيب وقوى ضغط أعلى. يتم استخدامه لأجزاء مثل فراغات التروس وحلقات التحمل حيث يبرر توفير تكاليف المواد التعقيد الإضافي.

تزوير اللفة والدحرجة الحلقية: طرق التشكيل المتخصصة

بالإضافة إلى الفئتين الرئيسيتين للتشكيل بالقالب، فإن العديد من عمليات تشكيل الفولاذ المتخصصة تستحق الفهم لأنها تهيمن على فئات منتجات محددة.

تزوير لفة

في عملية الطرق بالدرفلة، يمر البليت المسخن بين لفتين عكسيتين بالدوران مع وجود أخاديد مشكلة يتم تشكيلها على سطحيهما. أثناء مرور قطعة الخام، تقوم اللفات بتقليل مقطعها العرضي وإطالتها، وتوزيع المعدن بالنمط الدقيق المطلوب لعملية الحدادة التالية. يتم استخدام الطرق باللف على نطاق واسع كخطوة ما قبل التشكيل قبل تشكيل القالب المغلق للأجزاء الممدودة مثل قضبان التوصيل وفراغات النوابض الورقية. فهو يعمل على تحسين توزيع المواد وتقليل عدد مرات ظهور القالب المغلق المطلوبة، وقطع تآكل القالب ووقت الدورة.

المتداول الدائري

تنتج دحرجة الحلقة حلقات غير ملحومة عن طريق ثقب ثقب في قالب تزوير على شكل قرص ثم توسيعه بين لفة رئيسية مدفوعة ولفة خاملة بينما تتحكم البكرات المحورية المسطحة في ارتفاع الحلقة. والنتيجة هي حلقة سلسة ذات بنية حبيبية تتدفق باستمرار حول محيطها - وهي ميزة هيكلية كبيرة مقارنة بالحلقات المقطوعة من اللوحة أو المصنعة باللحام.

تتراوح الحلقات المدرفلة من وزن السباقات الصغيرة أقل من 1 كجم إلى حواف توربينات الرياح الضخمة وحواف أوعية المفاعل النووي التي يتجاوز قطرها الخارجي 8 متر والأوزان أعلاه 100 طن . تعتمد صناعة الطيران بشكل كبير على مكونات التيتانيوم والصلب المدرفلة على شكل حلقات لأغلفة المحركات النفاثة، والإطارات، والحواجز.

تزوير بارد ودافئ: عمل الفولاذ تحت الحرارة الحمراء

التزوير الساخن ليس هو الخيار الوحيد. التشكيل على البارد — يتم إجراؤه في درجة حرارة الغرفة أو بالقرب منها — والتزوير الدافئ — عادةً في درجة حرارة الغرفة 650-900 درجة مئوية للصلب - تقدم مجموعات مختلفة من التشطيب السطحي ودقة الأبعاد والأداء الميكانيكي.

تزوير الباردة

يعتمد التشكيل على البارد للفولاذ على تصلب العمل: عندما يتشوه المعدن لدنًا، تزداد كثافة تفككه ويصبح أقوى تدريجيًا. يمكن تحقيق الأجزاء المنتجة بالتزوير على البارد التشطيبات السطحية لـ Ra 0.4-1.6 ميكرومتر والتسامح الأبعاد أكثر إحكاما من ± 0.05 ملم دون أي الآلات. يعد الإنتاج بكميات كبيرة من البراغي والصواميل والمسامير وفراغات التروس المشكلة على البارد من التطبيقات الأساسية.

القيد هو القوات الكبيرة المطلوبة. تتطلب عملية التشكيل على البارد للفولاذ منخفض الكربون ضغوط تدفق تبلغ 500-800 ميجا باسكال ،مقارنة ب 80-150 ميجا باسكال لنفس المادة عند درجات حرارة تزوير ساخنة. تتآكل القوالب بسرعة، ويجب عادة تلدين الفولاذ وإعادة تشحيمه (غالبًا باستخدام أنظمة صابون الفوسفات) بين المراحل لعمليات التشكيل متعدد التمريرات.

تزوير دافئ

يقع التزوير الدافئ بين الساخن والبارد من حيث درجة الحرارة والنتيجة. في درجات الحرارة المتوسطة، يتم تقليل إجهاد التدفق مقارنة بالعمل البارد - مما يقلل متطلبات حمولة الضغط - في حين أن جودة السطح ودقة الأبعاد أفضل بكثير من الطرق الساخنة لأن أشكال الحجم الأقل والانكماش الحراري أصغر. يتم استخدام التشكيل الدافئ بشكل متزايد للتروس الدقيقة ومكونات وصلات السيرة الذاتية في مجموعة نقل الحركة للسيارات، حيث يؤدي الجمع بين دقة الشكل القريب من الشبكة وسلامة السطح الجيدة إلى تقليل تكلفة التصنيع الإجمالية مقارنة بتسلسلات التشكيل الساخن ثم الآلة.

معدات الحدادة: المطارق، المكابس الميكانيكية، والمكابس الهيدروليكية

تعمل الماكينة التي توفر قوة الحدادة على تشكيل الاقتصاد والقدرة ومعدل الإخراج للعملية بقدر ما يفعله تصميم القالب. هناك ثلاثة أنواع رئيسية من الآلات تهيمن على تزوير الفولاذ الصناعي:

تزوير المطارق

توفر المطارق الطاقة عن طريق إسقاط أو دفع المدق إلى الأسفل بسرعة عالية. طاقة التشوه هي الطاقة الحركية للمكبس المتحرك. مطارق الجاذبية هي أبسط الأنواع؛ تستخدم المطارق الكهربائية البخار، أو الهواء المضغوط، أو الضغط الهيدروليكي لتسريع المكبس، والوصول إلى طاقات الصدم من 5 كيلوجول إلى أكثر من 1000 كيلوجول للمطارق البخارية الكبيرة ذات المفعول المزدوج. المطارق مناسبة تمامًا للطرق المفتوحة للأشكال المعقدة لأن الضربات السريعة المتعددة يمكن أن تعمل على التعامل مع المادة بشكل تدريجي. إن معدل الإجهاد العالي لضربات المطرقة يعني أيضًا وقت اتصال أقل للقالب وحملًا حراريًا أقل للقالب.

مكابس الحدادة الميكانيكية

تستخدم المكابس الميكانيكية كرنكًا غريب الأطوار يحركه دولاب الموازنة لتحويل الطاقة الدورانية إلى ضربة كبس واحدة لكل دورة. تتراوح القدرات من 5000 كيلو نيوتن إلى 125000 كيلو نيوتن . إن شوطها الثابت وموضع الكبش الذي يمكن التنبؤ به يجعلها مثالية للعمل في قالب مغلق متعدد الانطباعات مع إمكانية تكرار الأبعاد الضيقة. عادةً ما يعمل مكبس ميكانيكي بقدرة 63000 كيلو نيوتن - وهو حجم شائع لمطروقات السيارات الثقيلة - بسرعة 40-80 ضربة في الدقيقة ، مما يتيح معدلات إنتاج عالية جدًا.

مكابس الحدادة الهيدروليكية

تولد المكابس الهيدروليكية القوة من خلال سائل عالي الضغط يعمل على الأسطوانة. على عكس المكابس الميكانيكية، يمكنها الاحتفاظ بحمولة كاملة طوال الشوط ويمكن برمجتها بسرعة كبس معقدة وملامح قوة. وهذا يجعلها ضرورية لصياغة السبائك الفائقة الفضائية بشكل متساوي الحرارة، حيث تكون هناك حاجة إلى معدلات إجهاد بطيئة لتجنب التسخين والتكسير الأديابي، ولعمليات القالب المفتوح الكبيرة جدًا. أكبر مكابس الحدادة في العالم — بما في ذلك اضغط على 750 مليون نيوتن في VSMPO-AVISMA في روسيا — هيدروليكية.

ماذا يحدث لهيكل الحبوب أثناء تزوير الفولاذ

إن التفوق الميكانيكي للمطروقات على المسبوكات يأتي مباشرة من ما يفعله المطروق بالبنية الدقيقة الداخلية للفولاذ. إن فهم هذا يفسر سبب تحديد المطروقات للتطبيقات المهمة حتى عندما تكون تكلفتها أعلى بكثير.

يحتوي الفولاذ المصبوب على بنية حبيبية خشنة وشجرية مع فصل كيميائي بين حدود الحبوب وفراغات الانكماش الداخلية أو المسامية. عندما يتم تزوير هذه المادة، تحدث عدة أشياء في وقت واحد:

• صقل الحبوب: يتم تفتيت حبيبات الزهر الكبيرة عن طريق التشوه البلاستيكي ثم إعادة بلورتها إلى حبيبات أصغر وأكثر تجانسًا أثناء العمل الساخن وبعده. الحبوب الصغيرة تعني صلابة وقوة تعب أفضل.
• إغلاق الفراغ: يتم ضغط المسامية الداخلية والانكماش الجزئي ولحامهما بواسطة ضغوط الضغط الناتجة عن الحدادة، خاصة في عمليات القالب المفتوح متعددة الممرات ذات نسب التخفيض العالية.
• تدفق الألياف: يتم إطالة الشوائب غير المعدنية وأوتار الكربيد ومحاذاة مع اتجاه تدفق المعدن، مما يخلق نمط تدفق الحبوب. عندما يتم تصميم قالب الحدادة بشكل صحيح، فإن تدفق الألياف هذا يتبع محيط الجزء، وتعمل خطوط تدفق الحبوب بالتوازي مع محور الإجهاد في الخدمة - مما يؤدي إلى تحسين مقاومة الكلال بشكل ملحوظ مقارنةً بالفراغ المُشكَّل آليًا حيث يتم قطع خطوط التدفق من خلالها.
• التجانس: يؤدي التسخين والتشوه المتكرر إلى توزيع عناصر صناعة السبائك بشكل أكثر انتظامًا، مما يقلل من التدرجات التركيبية التي تضعف الهياكل المصبوبة.

يمكن أن يظهر مكون فولاذي جيد التجهيز قوة إجهاد أعلى بنسبة تصل إلى 40%، وقوة شد أعلى بنسبة 20%، ومتانة تأثير فائقة بشكل ملحوظ مقارنة بمكون مصبوب من نفس التركيبة الاسمية. وفي تطبيقات مثل معدات هبوط الطائرات أو أعمدة الكرنك للسيارات - حيث يكون التحميل الدوري وأحمال الصدمات العرضية هي محركات التصميم - فإن هذه ليست مكاسب هامشية.

المعالجة الحرارية بعد الحدادة: استكمال الدورة المعدنية

بالنسبة لمعظم المطروقات المصنوعة من سبائك الفولاذ، فإن عملية الحدادة وحدها لا توفر الخصائص الميكانيكية النهائية المطلوبة. المعالجة الحرارية بعد الحدادة هي الخطوة التي تحافظ على المزيج المستهدف من القوة والصلابة والمتانة.

التطبيع

التدفئة ل 850-950 درجة مئوية ويعمل تبريد الهواء على تحسين بنية الحبوب وتجانس البنية المجهرية بعد التشكيل. غالبًا ما يتم تحديد التطبيع كمعالجة أساسية للمطروقات المصنوعة من الكربون والفولاذ منخفض السبائك قبل المعالجة النهائية وفي بعض الأحيان تكون المعالجة الحرارية الوحيدة المطلوبة للتطبيقات ذات الأداء المنخفض.

الإخماد والمزاج (سؤال وجواب)

بالنسبة للمطروقات المصنوعة من سبائك الصلب عالية الأداء، يتم استخدام الأوستنيتيت (عادة 830-900 درجة مئوية )، التبريد في الماء، الزيت، أو البوليمر، ثم التقسية في 450-680 درجة مئوية هو الطريق القياسي لتحقيق قوة عالية مع صلابة كافية. يمكن لطرق الفولاذ AISI 4340 في حالة Q&T أن تحقق قوة شد تبلغ 1000-1800 ميجا باسكال اعتمادًا على درجة حرارة التخفيف، مما يجعلها مناسبة للمكونات الهيكلية للطائرات وأجزاء نظام نقل الحركة للخدمة الشاقة.

الصلب وتخفيف التوتر

يمكن للمطروقات الكبيرة ذات الهندسة المعقدة أن تحتفظ بضغوط متبقية كبيرة من التبريد غير المتساوي بعد الحدادة. يصلب لتخفيف التوتر في 550-650 درجة مئوية — أقل من درجة حرارة التحويل — يقلل من الإجهاد المتبقي دون تغيير الصلابة بشكل كبير، مما يمنع التشوه أثناء المعالجة النهائية. تعتبر هذه الخطوة ممارسة قياسية لأجسام الصمامات الكبيرة، وكتل القالب، ومكونات أوعية الضغط.

مراقبة الجودة والاختبار في تزوير الفولاذ

تخضع المطروقات الفولاذية المخصصة للتطبيقات الحرجة لنظام فحص صارم يغطي الجودة السطحية والداخلية. تعتمد الاختبارات المحددة المطلوبة على معايير الصناعة - ASTM، أو EN، أو JIS، أو المواصفات الخاصة بالعميل - ولكن يتم تطبيق ما يلي على نطاق واسع:

• اختبار الموجات فوق الصوتية (UT): تكتشف الموجات الصوتية عالية التردد العيوب الداخلية - الشقوق والفراغات والشوائب - غير المرئية على السطح. مطلوب تقريبًا لجميع المطروقات الخاصة بمعدات الفضاء الجوي والنووي ومعدات الضغط؛ يتم تحديد معايير القبول حسب المنطقة (على سبيل المثال، لا يوجد مؤشر يتجاوز 2 مم مكافئ للفتحة ذات القاع المسطح في منطقة التجويف).
• فحص الجسيمات المغناطيسية (MPI): يكتشف الشقوق السطحية والقريبة من السطح في الفولاذ المغناطيسي عن طريق مغنطة الجزء وتطبيق تعليق الجسيمات الحديدية. معيار للمطروقات الهامة للسلامة في السيارات مثل مفاصل التوجيه ومحاور العجلات.
• اختبار الصلابة: تؤكد صلابة برينل أو روكويل التي تم قياسها على الأسطح المصنعة أن المعالجة الحرارية حققت نطاق الخاصية المستهدف.
• اختبار الشد والتأثير: تتحقق الاختبارات التدميرية على قسائم اختبار مزورة بشكل منفصل - أو من الامتدادات المزورة على الجزء - من قوة الخضوع، وقوة الشد القصوى، والاستطالة، وطاقة تأثير Charpy V-notch في درجات حرارة محددة.
• التفتيش الأبعاد: التحقق من CMM (آلة قياس الإحداثيات) لجميع الأبعاد الحرجة مقابل الرسم الهندسي، مع إمكانية التتبع الكامل لبيانات القياس.

يكشف اختبار الحفر الكلي — قطع وتلميع ونقش مقطع عرضي للمطرقة بمحلول حمض مخفف — عن خطوط تدفق الحبوب، ويؤكد أنها تتبع النمط المقصود، ويكشف عن أي فصل داخلي، أو أنابيب، أو طبقات قد تفوتها جامعة تكساس. يتم تحديد هذا الاختبار بشكل شائع لتأهيل المادة الأولى لتصميمات القوالب الجديدة.

العيوب الشائعة في المطروقات الفولاذية وأسبابها

حتى عمليات الحدادة التي يتم التحكم فيها جيدًا تنتج أجزاء معيبة. يعد التعرف على السبب الجذري لكل نوع من أنواع العيوب أمرًا ضروريًا لتصحيح العملية قبل أن تتراكم كميات كبيرة من الخردة.

حيث يتم استخدام الأجزاء الفولاذية المطروقة: تطبيقات الصناعة

يتم العثور على المطروقات الفولاذية في كل صناعة تقريبًا حيث يجب أن تتحمل المكونات الضغوط العالية أو التحميل المتكرر أو درجات الحرارة المرتفعة. تمثل القطاعات التالية الغالبية العظمى من إنتاج الحدادة العالمية:

صناعة السيارات

قطاع السيارات يستهلك تقريبا 60% من جميع المطروقات المنتجة على مستوى العالم . تحتوي سيارة الركاب النموذجية على أكثر من 250 مكونًا مطروقًا: أعمدة الكرنك، وقضبان التوصيل، وأعمدة الكامات، وتروس نقل الحركة، ومفاصل التوجيه، ومحاور العجلات، ومساميك الفرامل، وأذرع التعليق، وأغطية وصلات السيرة الذاتية. يؤدي التحول إلى السيارات الكهربائية إلى تغيير المزيج - عدد أقل من أعمدة الكرنك والمكابس - ولكنه يزيد الطلب على الأعضاء الهيكلية الكبيرة لحاوية البطارية وأعمدة المحركات الكهربائية.

الفضاء والدفاع

تخضع المطروقات الفضائية لمتطلبات شهادات المواد والعمليات الأكثر صرامة في أي صناعة. المكونات الهيكلية لهيكل الطائرة - ساريات الأجنحة، وإطارات جسم الطائرة، ودعامات معدات الهبوط - ومكونات المحرك - أقراص الضاغط، وأقراص التوربينات، والأعمدة - يتم تصنيعها بشكل حصري تقريبًا. تحتوي طائرة تجارية واحدة ذات الجسم العريض على أكثر من 1500 قطعة مزورة العديد منها عبارة عن قطع كبيرة من الألومنيوم أو التيتانيوم بدلاً من الفولاذ، لكن المطروقات الفولاذية عالية القوة تهيمن على معدات الهبوط وأنظمة التشغيل.

النفط والغاز وتوليد الطاقة

تعتبر حواف أوعية الضغط، وأجسام الصمامات، وتجهيزات خطوط الأنابيب، ومكونات رؤوس البئر، ودوارات التوربينات من تطبيقات الحدادة المهمة في قطاع الطاقة. تعمل هذه الأجزاء تحت ضغط عالٍ ودرجة حرارة عالية وبيئات قابلة للتآكل في كثير من الأحيان حيث تكون مسامية الصب خطراً غير مقبول. يمكن أن تزن المطروقات الدوارة الكبيرة لمحطات الطاقة البخارية أكثر من 200 طن بعد المعالجة النهائية ويتطلب شهورًا من التزوير والمعالجة الحرارية والاختبار قبل التسليم.

معدات البناء والتعدين

تعتمد روابط الجنزير، والعجلات المسننة، وأسنان الجرافة، ولقم حفر الصخور، والمسامير الهيكلية في معدات البناء والتعدين الثقيلة على الفولاذ المطروق لمقاومته للصدمات والتآكل. إن الأحمال الديناميكية العالية للغاية التي تراها هذه المكونات — قد تمتص سن دلو الحفار الكبيرة عشرات الآلاف من دورات التصادم لكل نوبة عمل — تجعل المتانة الفائقة للمطروقات ضرورية لعمر خدمة مقبول.

التطورات الحديثة في تكنولوجيا تزوير الصلب

لم تتغير الفيزياء الأساسية لطرق الفولاذ، إذ لا يزال المعدن يتدفق تحت الضغط عند تسخينه، لكن التكنولوجيا المحيطة بالعملية تطورت بشكل كبير خلال العقدين الماضيين.

محاكاة تحليل العناصر المحدودة (FEA). تسمح عملية الحدادة - باستخدام برامج مثل Deform أو FORGE أو Simufact - للمهندسين بالتنبؤ بتدفق المعدن، وتوزيع الضغط، وإجهاد القالب، ومواقع العيوب المحتملة قبل قطع قالب واحد. وقد أدى هذا إلى تقليل عدد تكرارات تجربة القالب المطلوبة للأجزاء الجديدة المعقدة بشكل كبير، مما أدى إلى تقليل وقت تطوير القالب والتكلفة 30-50% في كثير من الحالات.

مكابس هيدروليكية وميكانيكية مؤازرة يتم التحكم فيها مؤازرة السماح بملفات تعريف سرعة الكبش القابلة للبرمجة، مما يتيح تشكيلًا دافئًا ومتساوي الحرارة للمواد التي كانت تتطلب في السابق معدات مخصصة أو لم تكن ممكنة على الإطلاق في عملية التشكيل بالقالب. يمكن إبطاء الكبش في المراحل الحرجة للتحكم في توليد الحرارة وتدفق المعادن، أو تسريعه لتحسين وقت الدورة في العمليات الأقل حساسية.

خلايا تزوير الآلي إن الجمع بين السخانات الحثية، والتعامل الآلي مع الكتل المعدنية، وأنظمة نقل الضغط متعدد المحاور، وفحص الرؤية في الخط، جعل من الممكن تشغيل خطوط تشكيل القوالب المغلقة كبيرة الحجم بأقل قدر من العمالة المباشرة. قد يكون هناك خط تزوير سيارات حديث مشغل واحد يشرف على أربع إلى ست مكابس ، مع فحص الجودة عن طريق المسح بالليزر وأنظمة الرؤية الآلية في نهاية الخط.

تزوير دقيق على شكل شبكة قريبة - إنتاج أجزاء قريبة جدًا من الشكل الهندسي النهائي بحيث يتم تقليل التصنيع إلى تمريرة نهائية خفيفة على الأسطح الوظيفية فقط - أصبح أمرًا شائعًا بشكل متزايد بالنسبة لتروس السيارات ومكونات المحامل. يقلل هذا الأسلوب من وقت التشغيل الآلي، ويحسن استخدام المواد، ويحافظ على تدفق الحبوب المفيد الذي قد تدمره المعالجة الآلية على سطح الجزء.
