ما هي سبائك الفولاذ؟ الأنواع والدرجات والتطبيقات

ما هي سبائك الفولاذ؟ إجابة مباشرة

يتم إنشاء سبائك الصلب من خلال الجمع بين الحديد والكربون مع واحد أو أكثر من عناصر السبائك الإضافية - مثل الكروم أو النيكل أو الموليبدينوم أو الفاناديوم أو المنغنيز أو التنغستن - لإنتاج مواد ذات خواص ميكانيكية أو حرارية أو كيميائية محددة لا يستطيع الفولاذ الكربوني العادي توفيرها بمفرده. تنقسم العائلة العريضة إلى فرعين رئيسيين: فولاذ منخفض السبائك والتي تحتوي على أقل من 8% من إجمالي عناصر السبائك، و سبائك الصلب عالية ، والتي تتجاوز هذا الحد وتشمل الفولاذ المقاوم للصدأ وفولاذ الأدوات.

ضمن هذه العائلة، تحتل المطروقات المصنوعة من سبائك الفولاذ مكانة صناعية مهمة. عندما يتم تشكيل سبائك الفولاذ من خلال الحدادة - عملية ضغط المعدن الساخن تحت ضغط عالٍ - تعرض المكونات الناتجة بنية حبيبية مصقولة، ومقاومة فائقة للتعب، وتحمل أبعاد أكثر إحكامًا من المسبوكات أو مخزون القضبان المُشكَّلة آليًا. تعتمد الصناعات بدءًا من النفط والغاز إلى الفضاء الجوي إلى توليد الطاقة بشكل كبير على المطروقات المصنوعة من سبائك الفولاذ للأجزاء التي يجب أن تتحمل الضغط الشديد أو درجة الحرارة أو البيئات المسببة للتآكل.

تشرح الأقسام أدناه عائلات السبائك الرئيسية، وتركيباتها، ودور كل عنصر من عناصر صناعة السبائك، وكيف يحول الحدادة سبائك الفولاذ الخام إلى مكونات عالية الأداء.

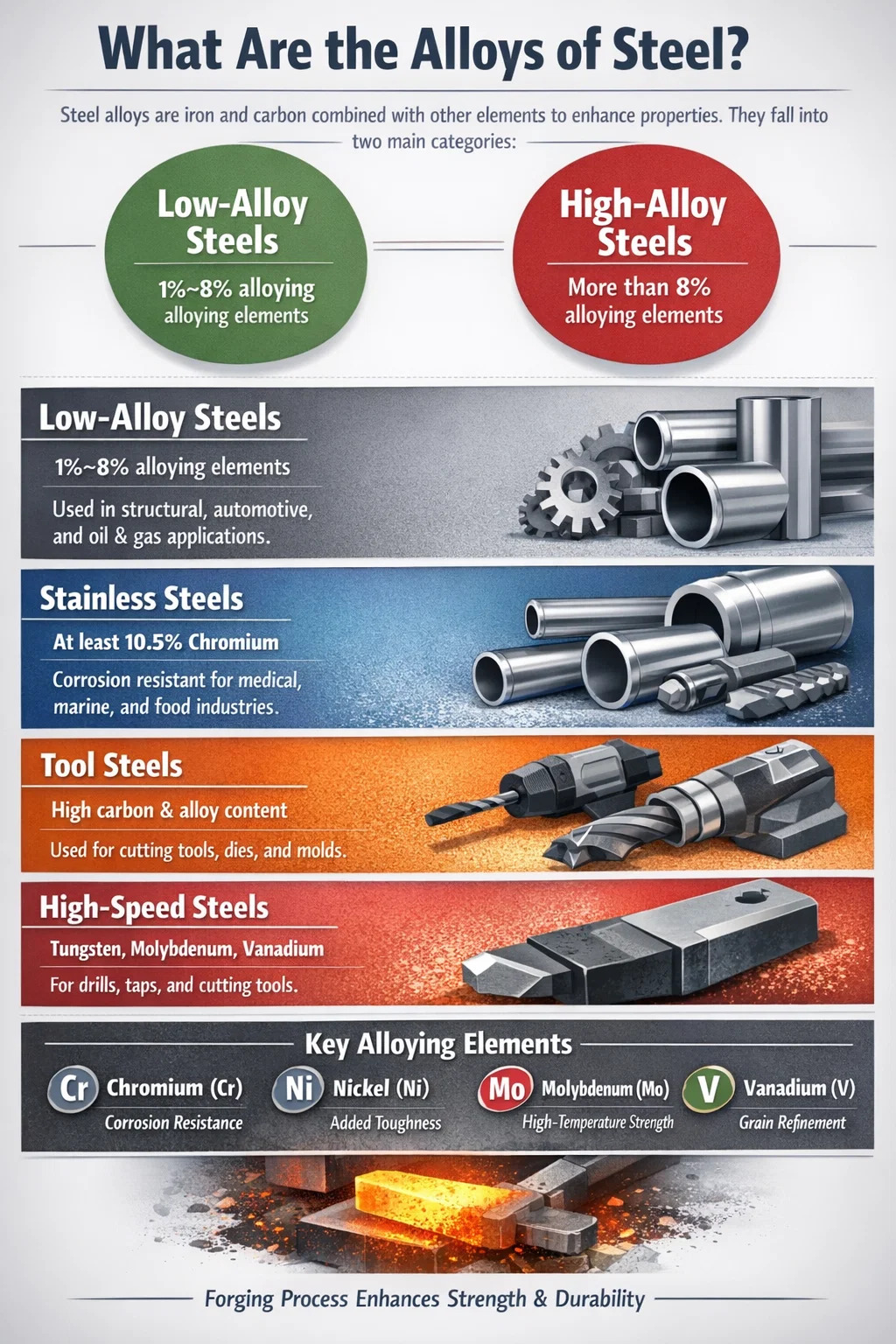

الفئات الرئيسية لسبائك الصلب

يتبع تصنيف سبائك الفولاذ عدة أنظمة متداخلة - حسب محتوى السبائك الإجمالي، وعنصر صناعة السبائك الأساسي، وتطبيق الاستخدام النهائي. الإطار الأكثر عملية للمهندسين والمشترين هو الجمع بين مستوى محتوى السبائك وهوية العنصر الأساسي.

فولاذ منخفض السبائك

تحتوي هذه الفولاذ على ما بين 1% و8% من إجمالي عناصر صناعة السبائك. إنهم عمال الهندسة الإنشائية، وتصنيع أوعية الضغط، والمطروقات الفولاذية واسعة النطاق. تشمل الدرجات الشائعة AISI 4130 و4140 و4340 و8620. على سبيل المثال، يمكن للتزوير من الدرجة 4340 تحقيق قوة شد تبلغ 1,080-1,470 ميجا باسكال اعتمادًا على المعالجة الحرارية، مما يجعله خيارًا مناسبًا لمكونات معدات هبوط الطائرات، والأعمدة المرفقية، والتروس شديدة التحمل.

سبائك الصلب عالية

عندما يتجاوز إجمالي عناصر السبائك 8٪، يتم تصنيف الفولاذ على أنه سبائك عالية. المجموعة الفرعية الأكثر أهمية تجاريًا هي الفولاذ المقاوم للصدأ، والذي يتطلب على الأقل 10.5% كروم لتكوين طبقة الأكسيد السلبي التي تقاوم التآكل. يقع هنا أيضًا فولاذ الأدوات عالي السرعة والفولاذ المحمل والسبائك المقاومة للحرارة. يحقق الفولاذ الماراجينج — وهو عبارة عن مجموعة متخصصة من السبائك العالية تحتوي على 18-25% من النيكل — قوة فائقة (تصل إلى 2400 ميجا باسكال ) من خلال آلية شيخوخة مارتنسيت بدلاً من العلاج التقليدي للإخماد والمزاج.

الفولاذ المقاوم للصدأ

يعتبر الفولاذ المقاوم للصدأ من الناحية الفنية مجموعة فرعية من الفولاذ عالي السبائك ولكن تتم مناقشته دائمًا بشكل منفصل نظرًا لحجمه وتنوعه. العائلات الأربع الرئيسية هي الأوستنيتي (سلسلة 300)، الحديدي (سلسلة 400)، المارتينسيتي (سلسلة 400 و500)، والدوبلكس (2205، 2507). تجمع الدرجات المزدوجة بين الهياكل المجهرية الأوستنيتي والحديدي وتقدم تقريبًا ضعف قوة الخضوع من معيار 316L مع الحفاظ على مقاومة مماثلة للتآكل - وهو السبب في أنها تهيمن على مكونات أنابيب النفط والغاز والمضخات البحرية، والتي غالبًا ما يتم إنتاجها على شكل مطروقات من الفولاذ المقاوم للصدأ.

فولاذ الأداة

فولاذ الأدوات عبارة عن درجات عالية الكربون وسبائك عالية مصممة للصلابة ومقاومة التآكل واستقرار الأبعاد في درجات حرارة مرتفعة. تشتمل المجموعات على تصلب الماء (سلسلة W)، وتصلب الزيت (سلسلة O)، وتصلب الهواء (سلسلة A)، والنوع D (الكروم العالي)، والعمل الساخن (سلسلة H)، والفولاذ عالي السرعة (سلسلة M وT). تحتوي درجة مثل الفولاذ عالي السرعة M2 تقريبًا 6% تنجستن، 5% موليبدينوم، 4% كروم، 2% فاناديوم مما يمنحها صلابة حمراء استثنائية لأدوات القطع التي تعمل بالقرب من 600 درجة مئوية.

عناصر صناعة السبائك الرئيسية وتأثيراتها على الفولاذ

كل عنصر يضاف إلى الفولاذ ينتج تغييرات محددة يمكن التنبؤ بها في البنية المجهرية والخصائص. يعد فهم هذه التأثيرات أمرًا ضروريًا عند تحديد المطروقات المصنوعة من سبائك الفولاذ، نظرًا لأن درجات حرارة الطرق ومعدلات التبريد والمعالجات الحرارية بعد التشكيل يجب أن تأخذ جميعها في الاعتبار كيمياء السبائك.

تعد قابلية التصلب - قدرة الفولاذ على التصلب إلى عمق معين - واحدة من أهم العوامل في المطروقات المصنوعة من سبائك الفولاذ. سيكون لقسم الحدادة السميك الذي لا يتصلب من خلال قلبه تصميم داخلي ناعم يحد من قدرة التحمل. يزيد كل من الكروم والموليبدينوم والمنغنيز من قابلية الصلابة بشكل كبير، ولهذا السبب يتم تحديد درجات مثل 4140 (Cr-Mo) و4340 (Ni-Cr-Mo) على نطاق واسع للمطروقات الكبيرة.

درجات سبائك الصلب الشائعة وتطبيقاتها في العالم الحقيقي

نادرًا ما يكون اختيار الدرجة مجردًا - فهو يعتمد على ظروف تشغيل وهندسة وقيود محددة على التكلفة. تمثل الدرجات الموضحة أدناه سبائك الفولاذ الأكثر أهمية تجاريًا، والتي تتم معالجة العديد منها بشكل روتيني كمطروقات من سبائك الصلب.

AISI 4140 (فولاذ الكروم والموليبدينوم)

ولعل الفولاذ منخفض السبائك الأكثر تنوعًا في الإنتاج اليوم، يحتوي 4140 تقريبًا على 0.95% كروم و 0.20% مولبدنيوم إلى جانب 0.38-0.43% كربون. في الحالة المسقية والمخففة، تصل قوة الشد إلى 850-1000 ميجا باسكال مع مقاومة جيدة للتعب. يتم استخدامه لأعمدة المحور، وأعمدة المضخة، والوصلات، وقضبان المكبس، والتروس. باعتبارها مطروقات من سبائك الفولاذ، تم العثور على 4140 مكونًا في جميع أنحاء حقل النفط - في أطواق الحفر والغواصات وقضبان كيلي - لأن الدرجة تتحمل التعب الالتوائي في بيئات قاع البئر.

AISI 4340 (فولاذ النيكل والكروم والموليبدينوم)

إضافة ما يقرب من 1.65-2.00% نيكل إلى قاعدة Cr-Mo المكونة من 4340 تعمل على تحسين المتانة والتصلب بشكل كبير في الأجزاء الكبيرة. هذه الدرجة هي المعيار للمطروقات الهيكلية للطيران، بما في ذلك الحواجز وتركيبات الأجنحة ومكونات معدات الهبوط. يمكن معالجته بالحرارة حتى قوة شد لا تقل عن 1,470 ميجا باسكال مع الحفاظ على قيم تأثير شاربي أعلى من 20 جول عند -40 درجة مئوية. AMS 6415 وAMS 6414 هما مواصفات شراء الطيران لهذه الدرجة، حيث تتطلب الأخيرة إعادة صهر القوس الفراغي (VAR) لتحقيق نظافة فائقة.

AISI 8620 (الصلب الكربنة بالنيكل والكروم والموليبدينوم)

الصف 8620 عبارة عن فولاذ مقوى. يحافظ الكربون الأساسي المنخفض (0.18-0.23%) على صلابة الجزء الداخلي، في حين أن كربنة السطح إلى 0.8-1.0% كربون تخلق علبة صلبة ومقاومة للتآكل. بعد الكربنة والتبريد، تصل صلابة السطح 58-62 لجنة حقوق الإنسان ، بينما يبقى القلب عند 25-35 HRC. تعتبر التروس والتروس وأعمدة الكامات من تطبيقات تزوير سبائك الفولاذ 8620 الكلاسيكية عبر تصنيع السيارات والمعدات الثقيلة.

AISI 52100 (فولاذ محمل بالكروم عالي الكربون)

مع حول 1.0% كربون و1.5% كروم ، تم تصميم 52100 لإطالة عمر إجهاد التلامس في السباقات والكرات. إنه يحقق صلابة سطحية تبلغ 60-64 HRC بعد التصلب. متطلبات النظافة الصارمة بشكل استثنائي - محتوى منخفض من الكبريت والفوسفور والأكسجين والمحتوى المتضمن - تعني أنه غالبًا ما يتم إنتاج 52100 عن طريق إعادة صهر الخبث الكهربائي (ESR). تتفوق حلقات المحمل المطروقة في 52100 على مخزون القضبان المُشكَّلة آليًا نظرًا لمحاذاة تدفق الحبوب المواتية مع هندسة الحلقة.

P91 وP92 (9% فولاذ كروم مقاوم للزحف)

P91 (9Cr-1Mo-V-Nb) وP92 (9Cr-2W-0.5Mo-V-Nb) عبارة عن فولاذ من الكروم والموليبدينوم مصمم لأنظمة البخار في محطات توليد الطاقة التي تعمل فوق 565 درجة مئوية. يجب أن تحافظ المطروقات P91 المستخدمة في أجسام الصمامات وصناديق البخار وأغلفة التوربينات على استقرار البنية المجهرية على مدى عمر التصميم 200,000 ساعة . تتطلب هذه الدرجات معالجة حرارية دقيقة بعد اللحام وبعد التشكيل (عادةً 760 درجة مئوية طبيعية و760 درجة مئوية درجة حرارة) لتحقيق البنية المجهرية المناسبة للمارتنسيت.

فولاذ هادفيلد المنغنيز (الدرجة 1.3401 / ASTM A128)

يحتوي فولاذ هادفيلد تقريبًا 11-14% منجنيز و1.0-1.4% كربون . السمة المميزة لها هي تصلب العمل الأوستنيتي: تحت التأثير أو التحميل المضغوط، يتصلب السطح من حوالي 200 HB إلى أكثر من 550 HB بينما يظل الجزء الأكبر قاسيًا. تعتمد فكوك الكسارة ومعابر السكك الحديدية وأسنان دلو الحفار على هذه الخاصية. نظرًا لصعوبة تشكيل فولاذ هادفيلد (فهو يصبح أكثر صلابة أثناء التشوه)، فإن معظم مكونات هادفيلد الكبيرة يتم صبها بدلاً من تشكيلها.

لماذا يؤدي التزوير إلى تحويل أداء سبائك الصلب

إن الحدادة ليست مجرد عملية تشكيل، بل هي عملية تعدين. عندما يتم تسخين سبائك الفولاذ إلى نطاق درجة حرارة الحدادة (عادةً 1,050-1,250 درجة مئوية اعتمادًا على الدرجة) ويتشوه تحت الضغط، تحدث العديد من التحسينات المتزامنة في الهيكل الداخلي للمعدن.

صقل الحبوب

ينتج الصب حبيبات خشنة موجهة بشكل عشوائي مع فصل التغصنات. يؤدي التزوير إلى تكسير هذا الهيكل من خلال دورات التشوه وإعادة البلورة المتكررة. والنتيجة هي بنية حبيبية دقيقة ومتساوية المحاور - حجم حبيبات ASTM 5-8 عادةً - يقاوم بدء التشقق وانتشاره. تظهر المطروقات المصنوعة من سبائك الصلب ذات الحبيبات الدقيقة باستمرار قوة تعب أعلى بنسبة 15-25% من المسبوكات المكافئة لنفس تركيبة السبائك.

التحكم في تدفق الحبوب

في المكون المطروق، تتبع خطوط تدفق الحبوب - أو "خطوط الألياف" - محيط شكل الجزء، تمامًا مثل حبيبات الخشب التي تتبع شكل الفرع. يعد هذا أمرًا بالغ الأهمية بشكل خاص بالنسبة للمطروقات المصنوعة من سبائك الفولاذ المستخدمة في الأجزاء الدوارة مثل أعمدة الكرنك وفراغات التروس، حيث يتماشى اتجاه الضغط الرئيسي مع تدفق الحبوب، مما يزيد من القوة ومقاومة التعب. يقطع العمود المرفقي المصنوع آليًا عبر خطوط تدفق الحبوب، مما يكشف عن خصائص عرضية أضعف في المواقع عالية الضغط تمامًا.

المسامية وإغلاق الشمول

تحتوي السبائك المصبوبة على مسامية الانكماش ومسام الغاز. قوى الضغط أثناء الحدادة — والتي يمكن أن تصل إلى المكابس الهيدروليكية الكبيرة 50.000-80.000 طن — لحام هذه المسام وإعادة توزيع الشوائب غير المعدنية إلى خيوط أدق وأكثر تشتتًا. يتم قياس إغلاق الفراغات الداخلية بنسبة تخفيض الحدادة: نسبة التخفيض 4:1 هي عمومًا الحد الأدنى المطلوب لضمان إغلاق المسامية بشكل مناسب، في حين تحدد المطروقات الفولاذية المصنوعة من سبائك الصلب المستخدمة في مجال الطيران والفضاء غالبًا 6:1 أو أعلى.

تحسين الخاصية الميكانيكية – كمياً

توضح البيانات التي تقارن سبائك الفولاذ 4340 في حالة الصب مقابل الحالة المزورة التحسن بشكل ملموس:

• قوة الشد: المصبوب ~ 900 ميجا باسكال مقابل المطروق ~ 1,080 ميجا باسكال (المروي والمخفف)
• قوة الخضوع: المصبوب ~ 700 ميجا باسكال مقابل المطروق ~ 980 ميجا باسكال
• تأثير شاربي (طولي): المصبوب ~20 J مقابل المشكل ~60-80 J
• حد التعب (الانحناء الدوار): المصبوب ~ 380 ميجا باسكال مقابل المشكل ~ 480 ميجا باسكال

تفسر هذه الاختلافات سبب إنتاج المكونات الحيوية للسلامة - حواف أوعية الضغط، وأقراص التوربينات، وأعمدة محاور السيارات - بشكل حصري تقريبًا على شكل مطروقات من سبائك الصلب بدلاً من المسبوكات.

أنواع عمليات الحدادة المستخدمة في سبائك الصلب

ليست كل الطرق متماثلة، والعملية المختارة تؤثر بشكل كبير على البنية المجهرية، وتحمل الأبعاد، وتكلفة الطرق النهائية لسبائك الفولاذ.

تزوير مفتوح (تزوير مجاني)

يتم ضغط البليت بين قوالب مسطحة أو ذات شكل بسيط دون غلاف كامل. تُستخدم هذه العملية للمكونات الكبيرة ذات الحجم المنخفض: أعمدة تصل إلى طولها 15 مترا وحلقات يبلغ قطرها عدة أمتار، وكتل لأوعية الضغط أو أقراص التوربينات. يسمح التشكيل بالقالب المفتوح للمشغل بإعادة وضع قطعة العمل بشكل متكرر، مما يحقق نسب تخفيض عالية وسلامة داخلية ممتازة. معظم المطروقات المصنوعة من سبائك الفولاذ المخصصة لتوليد الطاقة (دوارات التوربينات وأعمدة المولدات) والصناعات الثقيلة هي مطروقات مفتوحة القالب.

تزوير القالب المغلق (قالب الظهور).

يتم حصر سبائك الفولاذ داخل تجاويف القالب التي تجبر المعدن على ملء هندسة الانطباع. تناسب هذه العملية الأشكال متوسطة التعقيد ذات الأحجام الكبيرة، مثل قضبان توصيل السيارات، وفراغات التروس، وأجسام الصمامات، والفلنجات. التسامح الأبعاد ± 0.5 ملم أو أفضل يمكن تحقيقها. تكاليف القالب مرتفعة - يمكن أن تكلف مجموعة قوالب الحدادة لقضيب التوصيل ما بين 50000 إلى 200000 دولار اعتمادًا على الحجم والتعقيد - ولكن تكاليف القطعة الواحدة تنخفض بشكل حاد من حيث الحجم.

المتداول الدائري

عملية تزوير متخصصة حيث يتم تقليل سمك الجدار بشكل تدريجي للتشكيل المجوف وتوسيع القطر بين لفة مدفوعة ولفافة وسيطة. تنتج الدرفلة الحلقية حلقات غير ملحومة مع تدفق حبيبي محيطي مستمر، مما يجعلها مثالية لسباقات التحمل، والفلنجات، وحواف التروس، وفوهات أوعية الضغط. تعتبر المطروقات المصنوعة من سبائك الصلب التي يتم إنتاجها عن طريق الدرفلة الحلقية في درجات مثل 4140، 4340، وF22 (2.25Cr-1Mo) مكونات قياسية في معدات رؤوس آبار النفط والغاز وعلب التروس الصناعية.

تزوير متساوي الحرارة وشبه متساوي الحرارة

بالنسبة للسبائك ذات النوافذ الضيقة التي تعمل على الساخن - بما في ذلك فولاذ الأدوات عالي السبائك، وسبائك التيتانيوم، وسبائك النيكل الفائقة - يتم تسخين القوالب إلى درجة حرارة قريبة من درجة حرارة قطعة العمل لتقليل التدرجات الحرارية ومنع التصلب المبكر. تنتج هذه العملية هياكل مجهرية متسقة بشكل استثنائي ولكنها تتطلب قوالب ساخنة (غالبًا عند 900-1100 درجة مئوية ) وسرعات طباعة أبطأ، مما يؤدي إلى زيادة التكلفة بشكل كبير. تعمل المطروقات متساوية الحرارة ذات الشكل القريب من الشبكة على تقليل بدل التشغيل الآلي، وهو أمر ذو قيمة عندما تكون السبيكة نفسها باهظة الثمن.

المعالجة الحرارية المطروقات سبائك الصلب

تزوير يحدد بنية الحبوب. تحدد المعالجة الحرارية البنية المجهرية النهائية والخواص الميكانيكية. بالنسبة للمطروقات من سبائك الصلب، فإن تسلسلات المعالجة الثلاثة الرئيسية هي التطبيع والتبريد والتلطيف (Q&T) والتليين.

التطبيع

يتم تسخين المطروق إلى 30-50 درجة مئوية فوق درجة الحرارة الحرجة العليا (Ac3) ويتم تبريده بالهواء. يؤدي ذلك إلى تحسين بنية الحبوب، وتخفيف ضغوط الحدادة المتبقية، وإنتاج بنية مجهرية موحدة من البرليت الحديدي. يحقق التطبيع 4140 قوة شد تبلغ تقريبًا 655-860 ميجا باسكال ، كافية للعديد من التطبيقات الهيكلية دون مزيد من العلاج. تعمل عملية التطبيع أيضًا على تحسين إمكانية التشغيل مقارنة بالحالة المزورة.

التبريد والتلطيف

Q&T هو العلاج القياسي للمطروقات المصنوعة من سبائك الفولاذ والتي تتطلب أقصى قدر من القوة والمتانة. يتم تزوير الأوستنيتي (عادة 840-870 درجة مئوية بالنسبة لمعظم درجات Cr-Mo)، ثم يتم إخماده بسرعة في الزيت أو الماء لتكوين المارتينسيت، يليه التقسية عند درجة حرارة 540-650 درجة مئوية لتقليل الهشاشة مع الاحتفاظ بمعظم القوة. يحقق الحدادة 4340 المقسى عند 540 درجة مئوية قوة شد تبلغ 1,470 ميجا باسكال تقريبًا وقوة إنتاج تبلغ 1,172 ميجا باسكال؛ يؤدي التقسية عند 650 درجة مئوية إلى تقليل القوة إلى حوالي 1030 ميجا باسكال ولكنه يزيد من متانة التأثير من ~28 J إلى ~80 J - وهي مقايضة كلاسيكية بين القوة والمتانة.

حل التلدين للمطروقات من سبائك الفولاذ المقاوم للصدأ

تتطلب المطروقات المصنوعة من الفولاذ الأوستنيتي (304، 316، 321) التلدين بمحلول عند 1,040-1,120 درجة مئوية يليه التبريد السريع للمياه لإذابة كربيدات الكروم واستعادة المقاومة الكاملة للتآكل. إذا تم تبريد الفولاذ الأوستنيتي ببطء خلال نطاق التحسس (425-870 درجة مئوية) بعد التشكيل، فإن كربيدات الكروم تترسب عند حدود الحبوب، مما يؤدي إلى استنفاد المناطق المجاورة من الكروم وتركها عرضة للتآكل بين الحبيبات - وهي ظاهرة تعرف باسم التحسس. الصلب الحل المناسب يزيل هذا الخطر.

تصلب الهطول (الشيخوخة)

يتم تطبيقه على الفولاذ المقاوم للصدأ المتصلب بالترسيب (17-4 PH، 15-5 PH) والفولاذ المتأرجح، ويتضمن التعتيق الاحتفاظ بالطرق عند درجة حرارة معينة - عادةً 480-620 درجة مئوية — لترسيب المركبات المعدنية الدقيقة (الرواسب الغنية بالنحاس في 17-4 PH؛ Ni₃Mo، Ni₃Ti في الفولاذ الماراج) التي تمنع حركة الخلع وتزيد من الصلابة والقوة. يحقق 17-4 PH في الحالة H900 (عمره عند 482 درجة مئوية) قوة شد تبلغ 1,310 ميجا باسكال وإنتاجية 1,170 ميجا باسكال، مع مقاومة جيدة للتآكل - مما يجعله شائعًا في المطروقات المصنوعة من سبائك الفولاذ الهيكلية الفضائية حيث يكون تقليل الوزن أمرًا مهمًا.

معايير الفحص والجودة للمطروقات من سبائك الصلب

نظرًا لأن المطروقات المصنوعة من سبائك الفولاذ غالبًا ما تكون ذات أهمية كبيرة للسلامة، فإن متطلبات الجودة تكون مكثفة ويتم تحديدها عادةً وفقًا لمعايير الصناعة ومواصفات العملاء والقوانين.

المعايير والمواصفات ذات الصلة

• أستم A105 - المطروقات المصنوعة من سبائك الصلب الكربوني لمكونات الأنابيب في درجة الحرارة المحيطة
• أستم A182 — فلنجات ووصلات الأنابيب المصنوعة من السبائك المطروقة أو المدرفلة والفولاذ المقاوم للصدأ للخدمة في درجات الحرارة العالية
• أستم A336 - المطروقات من سبائك الصلب لمكونات الضغط ودرجة الحرارة العالية
• أستم A508 - المطروقات المصنوعة من سبائك الصلب المسقية والمقساة لأوعية الضغط، بما في ذلك أوعية المفاعلات النووية
• ايه ام اس 6415 / ايه ام اس 6414 — مواصفات تزوير سبائك الصلب الفضائية الجوية لدرجة 4340
• إن 10250 — المعيار الأوروبي للمطروقات الفولاذية ذات القالب المفتوح للأغراض الهندسية العامة
• API 6A — معدات رأس البئر وشجرة عيد الميلاد، التي تغطي أجسام الصمامات والبكرات المطروقة من سبائك الفولاذ

طرق الاختبار غير المدمرة

تخضع المطروقات الكبيرة من سبائك الفولاذ بشكل روتيني إلى طرق تقييم غير مدمرة متعددة (NDE):

• اختبار الموجات فوق الصوتية (UT) — كشف العيوب الداخلية (المسامية، الشوائب، اللفات) باستخدام الموجات الصوتية عالية التردد. تتم معايرة الحساسية عادةً لاكتشاف عاكسات الفتحة المسطحة (FBH) التي يصل قطرها إلى 1.6 مم لأجزاء الفضاء الجوي.
• فحص الجسيمات المغناطيسية (MPI) - يكتشف الانقطاعات السطحية والقريبة من السطح في المطروقات المصنوعة من سبائك الصلب المغناطيسية من خلال تطبيق المجال المغناطيسي ومسحوق الحديد أو جزيئات الفلورسنت.
• اختبار اختراق السائل (PT) - يستخدم للمطروقات المصنوعة من سبائك الفولاذ المقاوم للصدأ غير المغناطيسية للكشف عن عيوب كسر السطح.
• الاختبار الشعاعي (RT) — فحص الأشعة السينية أو أشعة جاما للمطروقات الهندسية المعقدة حيث يكون الوصول إلى UT محدودًا.

التحقق من الخاصية الميكانيكية - الشد، والإنتاج، والاستطالة، وتقليل المساحة، وتأثير شاربي - مطلوب دائمًا من قسائم اختبار تمثيل الحرارة. تؤكد مسوحات الصلابة في مواقع متعددة تجانس المعالجة الحرارية من خلال المقطع العرضي للتزوير.

المطروقات من سبائك الصلب عبر الصناعات الرئيسية

يتم توزيع الطلب على المطروقات المصنوعة من سبائك الصلب على نطاق واسع عبر الصناعات الثقيلة، ولكل منها تفضيلات مميزة للسبائك مدفوعة ببيئة التشغيل.

النفط والغاز

يتم إنتاج أشجار عيد الميلاد في رؤوس البئر، وأجسام الصمامات، والفلنجات، ومحاور التوصيل تحت سطح البحر كمطروقات من سبائك الصلب في درجات مثل F22 (2.25Cr-1Mo)، وF91 (9Cr-1Mo)، والفولاذ المقاوم للصدأ المزدوج 2205. يجب أن تتحمل المكونات تحت سطح البحر ضغوطًا تصل إلى 15,000 رطل لكل بوصة مربعة ودرجات حرارة من -29 درجة مئوية إلى 180 درجة مئوية مع مقاومة التكسير الناتج عن إجهاد الكبريتيد (SSC). يحدد NACE MR0175 / ISO 15156 حدود الصلابة القصوى (عادة 22 HRC كحد أقصى ) للمطروقات من سبائك الصلب في بيئات الخدمة الحامضة لمنع SSC.

توليد الطاقة

تمثل دوارات التوربينات البخارية، وأعمدة المولدات، وأجسام الصمامات لمحطات الفحم والغاز والطاقة النووية بعضًا من أكبر المطروقات المصنوعة من سبائك الفولاذ وأكثرها تطلبًا. يمكن أن يزيد وزن دوار توربيني واحد منخفض الضغط لتوربين بخاري بقدرة 1000 ميجاوات عن 70 طن وتتطلب 100 ساعة من الفحص بالموجات فوق الصوتية. تشمل الدرجات المستخدمة 26NiCrMoV14-5، و30CrMoV9، وللمحطات فوق الحرجة، فولاذ الكروم المعدل بنسبة 9-12% (P91، P92، CB2).

الفضاء والدفاع

يتم إنتاج معدات الهبوط، ومكابس التشغيل، والحواجز الهيكلية، وحوامل المحرك كمطروقات من سبائك الصلب في 4340، و300M (4340 المعدلة مع السيليكون والفاناديوم العالي)، وAermet 100، و17-4 PH. 300M يحقق قوة شد تتجاوز 1,930 ميجا باسكال مع صلابة جيدة للكسر (KIC > 66 MPa√m)، مما يجعلها مادة معدات الهبوط القياسية للطائرات التجارية والعسكرية. تخضع جميع المطروقات المصنوعة من سبائك الصلب الفضائية لمتطلبات تتبع المواد الكاملة بدءًا من حرارة الذوبان وحتى الجزء النهائي.

السيارات والمعدات الثقيلة

يتم إنتاج أعمدة الكرنك، وقضبان التوصيل، وأعمدة الكامات، ومفاصل التوجيه، ومحاور العجلات، والتروس الحلقية التفاضلية على شكل مطروقات فولاذية مغلقة من سبائك الصلب. تجاوز سوق تزوير السيارات العالمية 80 مليار دولار أمريكي في عام 2023، حيث تمثل سبائك الفولاذ الجزء الأكبر من حيث الحجم. اكتسبت درجات HSLA المصنوعة من السبائك الدقيقة (الفولاذ المحتوي على الفاناديوم 1548، والفولاذ المحتوي على النيوبيوم) حصة في السوق لأنها تحقق القوة المطلوبة بعد التبريد المتحكم به من درجة حرارة التطريق دون خطوة أسئلة وأجوبة منفصلة - مما يقلل من استهلاك الطاقة وتكلفة التصنيع.

التعدين والبناء

تستخدم أسنان الجرافة، ومطارق الكسارة، وشفاه المجرفة، ولقم الثقب لتطبيقات التعدين، مطروقات من سبائك الصلب في درجات مقاومة للتآكل. تعتبر سبائك الصلب المصنوعة من الكروم والموليبدينوم مع الكربون المتوسط ​​العالي (0.35-0.50٪ C) المعالج بالحرارة إلى 400-500 HB نموذجيًا لمطارق الكسارة. تستخدم لقم الثقب الدوارة مطروقات من سبائك الصلب في 4145H أو درجات 4145 معدلة، ومعالجتها حراريًا للوفاء بمتطلبات مواصفات API 7-1 لوصلات أدوات قاع البئر.

كيفية اختيار سبائك الفولاذ المناسبة للمكونات المطروقة

يعد اختيار سبائك الصلب للمطروقات قرارًا هندسيًا متعدد المتغيرات. يغطي الإطار التالي معايير الاختيار الأكثر أهمية.

الخطوة 1: تحديد حالة الإجهاد ومستوى القوة المطلوبة

الشد، التعب، الالتوائي، أو تأثير التحميل؟ يشهد العمود الدوار انحناءًا والتواءًا دوريًا - تتحكم قوة الكلال، مما يشير إلى تنظيف المطروقات المصنوعة من سبائك الفولاذ بحبيبات دقيقة ونظافة عالية. تشهد قذيفة وعاء الضغط إجهاد شد ثنائي المحور عند درجة حرارة مرتفعة - وتتحكم مقاومة الزحف وصلابة الكسر، مما يشير إلى درجات Cr-Mo مثل F22 أو F91.

الخطوة الثانية: تقييم البيئة

هل يتلامس المطروق مع السوائل المسببة للتآكل أو الغاز الحامض أو مياه البحر أو الغازات المؤكسدة عند درجة حرارة مرتفعة؟ تتطلب الخدمة الحامضة حدود الصلابة والامتثال لـ NACE. قد تتطلب البيئات البحرية مطروقات مزدوجة من الفولاذ المقاوم للصدأ. تتطلب البيئات المؤكسدة ذات درجات الحرارة العالية محتويات الكروم أعلى من 9% لمقاومة الأكسدة الكافية.

الخطوة 3: النظر في حجم القسم والصلابة

يمكن تقوية عمود بقطر 25 مم باستخدام 4140 بسيط. ويتطلب الحدادة بقطر 500 مم درجة ذات قابلية صلابة أعلى بكثير - 4340، أو بشكل مثالي متغير معزز بالنيكل - لضمان تحقيق القلب للصلابة المستهدفة بعد التبريد. تعد مخططات Grossmann للصلابة وبيانات Jominy النهائية للدرجات المرشحة هي الأدوات الأساسية لهذا التحليل.

الخطوة 4: تقييم قابلية اللحام

إذا تم لحام المطرقة بالأنابيب أو اللوحة، فإن مكافئ الكربون (CE) يتحكم في خطر التشقق الناتج عن الهيدروجين. يجب أن تكون صيغة IIW CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 أدناه 0.40% للحام دون التسخين؛ تتطلب الدرجات الأعلى من ذلك التسخين المسبق، والتحكم في درجة الحرارة البينية، والمعالجة الحرارية بعد اللحام (PWHT)، مما يضيف التكلفة والجدول الزمني.

الخطوة 5: عامل في الآلات والتكلفة

يتم تصنيع الدرجات ذات السبائك العالية والصلابة العالية بشكل أبطأ وتآكل الأدوات بشكل أسرع، مما يزيد من تكلفة المعالجة لكل جزء. 4140 آلة تقريبًا أسرع بنسبة 40% من 4340 في نفس الحالة المعالجة بالحرارة. تتطلب أدوات الفولاذ والدرجات المقاومة للصدأ ذات السبائك العالية أدوات كربيد في جميع الأنحاء. تشمل التكلفة الإجمالية لطرق سبائك الفولاذ المواد الخام، والطرق، والمعالجة الحرارية، والتصنيع، والفحص - ويؤثر اختيار السبائك على كل هذه الأمور.

الاتجاهات الناشئة في المطروقات سبائك الصلب

صناعة تزوير سبائك الصلب ليست ثابتة. تستمر التطورات المادية وابتكارات العمليات في توسيع ما يمكن تحقيقه.

فولاذ HSLA ذو السبائك الدقيقة يحل محل درجات Q&T

تحقق درجات السبائك المنخفضة عالية القوة (HSLA) التي تحتوي على إضافات صغيرة من الفاناديوم (0.06–0.12%)، أو النيوبيوم (0.03–0.06%)، أو التيتانيوم قوة إنتاج تبلغ 550–700 ميجاباسكال مباشرة بعد التبريد المتحكم فيه من درجة حرارة الحدادة، مما يلغي دورة التبريد والضبط المنفصلة. وهذا يوفر الطاقة، ويقلل من مخاطر التشويه، ويقلل من المهلة الزمنية. لقد كان التبني سريعًا في قضبان توصيل السيارات وعوارض محاور الشاحنات.

النظافة والتعدين فراغ

إن الطلب على عمر كلال أعلى في تطبيقات الفضاء والطاقة يدفع منتجي طرق تزوير سبائك الفولاذ نحو الصهر بالحث الفراغي (VIM) متبوعًا بإعادة صهر القوس الفراغي (VAR) أو إعادة صهر الخبث الكهربائي (ESR). تحقق سبائك الفولاذ VIM VAR ذات الذوبان المزدوج محتوى الأكسجين أدناه 10 جزء في المليون والكبريت أقل من 5 جزء في المليون، مقارنة بـ 20-30 جزء في المليون من الأكسجين في فرن القوس الكهربائي القياسي بالإضافة إلى إنتاج التكرير بالمغرفة. يُترجم الانخفاض في الشوائب غير المعدنية بشكل مباشر إلى تحسين عمر الكلال للدورة العالية - أحيانًا بعامل 2-3×.

تطوير تزوير يعتمد على المحاكاة

تسمح الآن نمذجة العناصر المحدودة (FEM) لعمليات الحدادة باستخدام برامج مثل DEFORM أو FORGE أو Simufact لمهندسي الحدادة بالتنبؤ بتدفق المعادن وتوزيع السلالة وتطور درجة الحرارة وملء القالب قبل أي تجربة فيزيائية. يؤدي هذا إلى تقليل عدد تجارب الحدادة المطلوبة لتصميمات الطرق الجديدة لسبائك الفولاذ من 5-10 تكرارات إلى 1-2 في العديد من الحالات، مما يقلل بشكل كبير من تكلفة التطوير ووقت طرحها في السوق.

ممارسات تزوير المستدامة

إن صناعة الصلب بفرن القوس الكهربائي (EAF) باستخدام الخردة تهيمن بالفعل على إنتاج سبائك الصلب. تتضمن الموجة التالية استبدال تسخين احتراق الغاز الطبيعي بالتسخين التعريفي أو أفران المقاومة الكهربائية لتسخين القضبان، مما يقلل من انبعاثات ثاني أكسيد الكربون في النطاق 1 من مصنع الحدادة. لقد التزمت العديد من شركات الحدادة الأوروبية بذلك أهداف الحياد الكربوني بحلول عام 2040 ، مع كهربة التدفئة كرافعة أساسية. وفي الوقت نفسه، فإن الطرق على شكل شبه شبكي - مما يقلل من المواد التي تتم إزالتها أثناء التشغيل الآلي - يقلل من هدر المواد، وهو أمر مهم نظرًا لتكلفة سبائك الفولاذ المتخصصة.
