ما هي سبائك الفولاذ: التركيب والأنواع والمطروقات

ما هي سبيكة الفولاذ – إجابة مباشرة

الصلب هو في الأساس سبيكة من الحديد والكربون، حيث يتراوح محتوى الكربون عادة من 0.02% إلى 2.14% بالوزن . ومع ذلك، عندما يسأل الناس "ما هي سبيكة الفولاذ"، فإنهم غالبًا ما يشيرون على وجه التحديد إلى سبائك الفولاذ - وهي فئة من الفولاذ تتجاوز الفولاذ الكربوني العادي من خلال دمج واحد أو أكثر من عناصر السبائك الإضافية مثل الكروم أو النيكل أو الموليبدينوم أو الفاناديوم أو المنغنيز أو السيليكون أو التنغستن. يتم إدخال هذه العناصر الإضافية عمدًا لتعزيز خصائص ميكانيكية أو فيزيائية أو كيميائية معينة لا يستطيع الكربون وحده تحقيقها.

من الناحية العملية، تنقسم سبائك الصلب إلى فئتين رئيسيتين: سبائك الصلب المنخفضة ، حيث يكون إجمالي محتوى السبائك أقل من 8٪، و سبائك الصلب عالية حيث يتجاوز إجمالي محتوى السبائك 8٪. الفولاذ المقاوم للصدأ، وفولاذ الأدوات، والفولاذ عالي السرعة كلها تقع ضمن فئة السبائك العالية. يحدد المزيج المحدد وتركيز عناصر صناعة السبائك بشكل مباشر قوة الفولاذ وصلابته ومتانته ومقاومته للتآكل وقابلية اللحام.

أحد أهم التطبيقات الصناعية لسبائك الفولاذ هو إنتاج المطروقات سبائك الصلب - مكونات يتم تشكيلها من خلال قوى الضغط التي توفر بنية حبيبية فائقة وخواص ميكانيكية مقارنة بالمسبوكات أو مخزون القضبان المُشكَّلة آليًا. وبالتالي فإن فهم تركيبة سبائك الفولاذ لا يمكن فصله عن فهم كيفية تصميم هذه المطروقات وتطبيقها عبر الصناعات.

عناصر صناعة السبائك الأساسية في الفولاذ وأدوارها

يخدم كل عنصر من عناصر صناعة السبائك المضافة إلى الفولاذ غرضًا معدنيًا مميزًا. يغطي التصنيف التالي العناصر الأكثر استخدامًا والخصائص المحددة التي تنقلها:

الكروم (الكروم)

تتم إضافة الكروم بكميات تتراوح من 0.5% إلى 30% اعتمادا على التطبيق. بتركيزات أعلى من 10.5%، فإنه يشكل طبقة أكسيد سلبية على سطح الفولاذ، مما يؤدي إلى ظهور ما نعرفه بالفولاذ المقاوم للصدأ. في التركيزات المنخفضة، يعمل الكروم على تحسين الصلابة، ومقاومة التآكل، وقوة درجات الحرارة العالية. تحتوي درجات مثل إيسي 4140 و4340 على الكروم كعنصر أساسي، وهي من بين الدرجات المحددة الأكثر شيوعًا لمطروقات سبائك الصلب في التطبيقات الحاملة.

النيكل (ني)

يعزز النيكل المتانة، خاصة في درجات الحرارة المنخفضة، مما يجعله لا غنى عنه للتطبيقات المبردة ومعدات البيئة القطبية الشمالية. تستخدم عادة بين 1% و 9% يعمل النيكل أيضًا على تحسين مقاومة التآكل ويساعد في الحفاظ على الليونة بعد التصلب. يُستخدم الفولاذ من الدرجة 9Ni، الذي يحتوي على حوالي 9% من النيكل، على نطاق واسع في صهاريج تخزين الغاز الطبيعي المسال التي تعمل في درجات حرارة منخفضة تصل إلى -196 درجة مئوية.

الموليبدينوم (مو)

حتى بكميات صغيرة – عادة 0.15% إلى 0.30% - يعمل الموليبدينوم على تحسين الصلابة بشكل كبير، ومقاومة الزحف في درجات الحرارة المرتفعة، ومقاومة التآكل. في فولاذ الكروم والموليبدينوم (CrMo)، وهي مواد قياسية لأنابيب الضغط العالي وسبائك الصلب المطروقة في قطاع توليد الطاقة، يعد الموليبدينوم أمرًا بالغ الأهمية للسلامة الهيكلية على المدى الطويل في ظل التدوير الحراري.

الفاناديوم (الخامس)

يستخدم الفاناديوم بتركيزات أقل عادة 0.2% ومع ذلك فإن تأثيره في تكرير الحبوب كبير. فهو يشكل كربيدات ونيتريدات دقيقة تثبت حدود الحبوب، مما يؤدي إلى هياكل مجهرية أكثر دقة وتحسين قوة التعب. تُستخدم الدرجات المعدلة بالفاناديوم بشكل شائع في أعمدة الكرنك المطروقة، وقضبان التوصيل، وفراغات التروس حيث يكون عمر الكلال أمرًا بالغ الأهمية.

المنغنيز (من)

المنغنيز موجود في جميع أنواع الفولاذ تقريبا، وعادة ما بين 0.3% و 1.6% . يعمل كمزيل للأكسدة، ويتحد مع الكبريت لمنع القصر الساخن، ويزيد من القوة والصلابة. يُظهر الفولاذ ذو المنغنيز العالي - مثل فولاذ هادفيلد الذي يحتوي على حوالي 12-14% من المنغنيز - سلوكًا استثنائيًا في تصلب العمل، مما يجعله مناسبًا للتطبيقات المقاومة للصدمات مثل معدات التعدين ومعابر السكك الحديدية.

السيليكون (سي)

يعتبر السيليكون في المقام الأول مزيلًا للأكسدة ولكنه يعمل أيضًا على تحسين القوة والصلابة. في الفولاذ الربيعي والفولاذ الكهربائي، يمكن أن يصل محتوى السيليكون إلى 4.5% حيث أنه يقلل بشكل كبير من الخسائر المغناطيسية ويحسن المقاومة الكهربائية. في سبائك الفولاذ الإنشائية، عادة ما يتم التحكم في محتوى السيليكون بين 0.15% و0.35%.

التنغستن (W) والكوبالت (الشركة)

يشكل التنغستن كربيدات مستقرة تحافظ على الصلابة عند درجات حرارة مرتفعة - تصل إلى 600 درجة مئوية وما فوق - مما يجعلها ضرورية في أدوات الفولاذ عالية السرعة مثل M2 وT1. يزيد الكوبالت أيضًا من الصلابة الساخنة ويستخدم جنبًا إلى جنب مع التنجستن في تطبيقات أدوات القطع المتميزة.

درجات سبائك الصلب المشتركة وتركيباتها

يلخص الجدول أدناه العديد من درجات سبائك الفولاذ المستخدمة على نطاق واسع، وتركيباتها الاسمية، ومجالات تطبيقها الأساسية، لا سيما فيما يتعلق بالمطروقات من سبائك الصلب:

ما الذي يجعل المطروقات من سبائك الصلب مختلفة عن الأشكال الأخرى

عندما تتم معالجة سبائك الفولاذ من خلال الحدادة - بدلاً من الصب أو الدرفلة أو التصنيع من الخام - يُظهر المكون الناتج بنية داخلية مختلفة تمامًا. يتم تشغيل المعدن تحت قوة الضغط، سواء الساخنة أو الباردة، مما يحقق العديد من النتائج المعدنية الهامة:

• صقل الحبوب: تقوم عملية الحدادة بتكسير هياكل الحبوب الخشنة إلى حبيبات دقيقة متساوية المحاور. الحبوب الدقيقة تعني صلابة أعلى ومقاومة أفضل للتعب. وفي المطروقات المصنوعة من سبائك الفولاذ، يتم تضخيم ذلك من خلال عناصر تكرير الحبوب مثل الفاناديوم والنيوبيوم.
• محاذاة تدفق الحبوب: عندما يتم تشكيل سبائك الفولاذ إلى شكل شبه شبكي، فإن تدفق الحبوب يتبع محيط الجزء بدلاً من قطعه بالتشغيل الآلي. تعمل بنية الحبوب الاتجاهية هذه على تحسين قوة الشد وعمر الكلال بشكل كبير في اتجاه الضغط الأساسي - وهي ميزة مهمة في مكونات مثل أعمدة الكرنك، وقضبان التوصيل، والفلنجات.
• القضاء على الفراغات الداخلية: يعمل الطرق الساخن عند درجات حرارة تتراوح عادة بين 1100 درجة مئوية و1250 درجة مئوية على إغلاق أي مسامية داخلية أو تجاويف انكماش قد تكون تكونت أثناء تصلب السبيكة الأصلية، مما يؤدي إلى منتج متجانس وكثيف.
• تحسين مقاومة التأثير: يؤدي الجمع بين بنية الحبوب الدقيقة وتدفق الألياف الاتجاهي في المطروقات المصنوعة من سبائك الصلب إلى قيم تأثير Charpy V-notch التي يمكن أعلى بنسبة 30% إلى 50% من المسبوكات المكافئة التي تم اختبارها في الاتجاه العرضي.

على سبيل المثال، يمكن لطرق AISI 4340 المعالجة حراريًا بقوة شد تبلغ 1000 ميجا باسكال أن تظهر طاقة تأثير شاربي تزيد عن 80 جول في درجة حرارة الغرفة، في حين أن صب تركيبة مماثلة ومعالجة حرارية قد يحقق فقط 50-60 جول في ظل ظروف مماثلة. وهذا الاختلاف ليس أكاديميًا فحسب، بل في التطبيقات ذات الأهمية الحيوية للسلامة، فهو يحدد ما إذا كان أحد المكونات سينجو من حالة التحميل الزائد أو الكسور بشكل كارثي.

عملية تشكيل سبائك الصلب - من الخام إلى المكونات النهائية

يتطلب إنتاج مطروقات سبائك الصلب عالية الجودة مراقبة دقيقة لكل مرحلة من مراحل عملية التصنيع. يوجد أدناه تسلسل إنتاج نموذجي لمكونات سبائك الفولاذ المشكلة على الساخن:

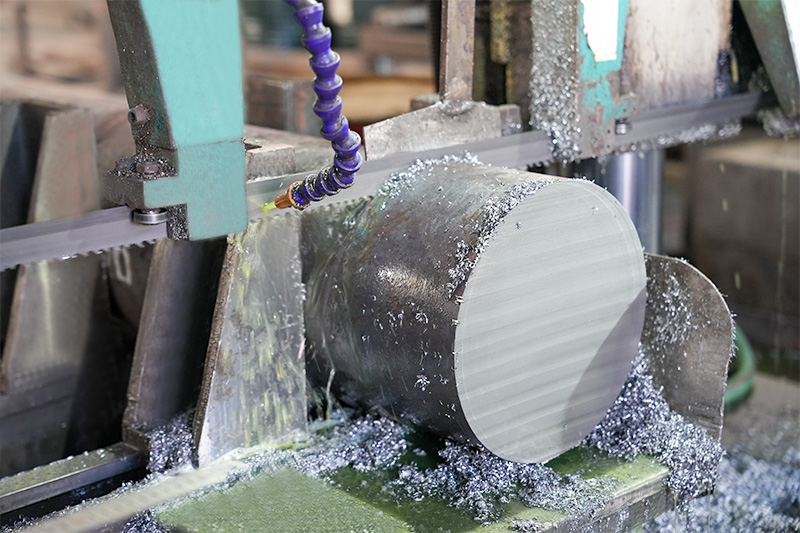

1. اختيار المواد الخام وإصدار الشهادات: يتم الحصول على سبائك أو سبائك الصلب من صانعي الصلب باستخدام كيمياء حرارية موثقة، مما يؤكد أن جميع تركيزات عناصر صناعة السبائك تلبي المواصفات. يعد الاختبار بالموجات فوق الصوتية للخام الوارد ممارسة قياسية للتطبيقات المهمة.
2. التدفئة: يتم تسخين الخامات في أفران تعمل بالغاز أو أفران كهربائية إلى درجة حرارة مناسبة للتزوير، عادةً بين 1100 درجة مئوية و 1250 درجة مئوية لمعظم الدرجات منخفضة السبائك. التحكم الدقيق في درجة الحرارة يمنع إزالة الكربنة من الطبقة السطحية ويضمن مرونة موحدة من خلال المقطع العرضي.
3. عمليات تزوير: اعتمادًا على الهندسة وتدفق الحبوب المطلوب، قد يتم تزوير قطعة الخام أو سحبها أو ضغطها في قوالب مغلقة. عادةً ما يتم إنتاج المطروقات الكبيرة من سبائك الفولاذ - مثل حواف أوعية الضغط التي يتجاوز تجويفها 500 مم - بمكابس هيدروليكية تتراوح من سعة 2000 إلى 10000 طن .
4. التبريد المتحكم فيه: بعد التشكيل، يمنع التبريد المتحكم فيه - سواء في الهواء، أو في الفرن، أو تحت البطانيات العازلة - تكوين مارتنسيت الصلب الذي يمكن أن يؤدي إلى تشقق المكون أو إدخال ضغوط متبقية غير مناسبة للمعالجة الحرارية اللاحقة.
5. المعالجة الحرارية: تخضع معظم المطروقات المصنوعة من سبائك الصلب إلى الأوستنية والتبريد والتلطيف (QT) لتحقيق مواصفات الخاصية الميكانيكية النهائية. تعد درجة حرارة الأوستنيت ووسط التبريد (الماء أو الزيت أو البوليمر) ودرجة حرارة ووقت المعالجة كلها متغيرات مهمة. على سبيل المثال، عادةً ما يتم تخفيف المطروقات AISI 4140 المخصصة لتطبيقات السلع الأنبوبية في الدول النفطية (OCTG) بين 540 درجة مئوية و650 درجة مئوية لتحقيق التوازن المطلوب من القوة والمتانة.
6. الاختبار غير المدمر (NDT): تخضع المطروقات النهائية للاختبار بالموجات فوق الصوتية (UT)، أو فحص الجسيمات المغناطيسية (MPI)، أو فحص اختراق الصبغة (DPI) للتحقق من السلامة الداخلية والسطحية قبل التسليم.
7. الاختبارات الميكانيكية وإصدار الشهادات: يتم تشكيل حلقات الاختبار أو الامتدادات المشكلة بشكل متكامل مع المكون لاختبار الشد والصلابة والصدمات. يتم توثيق النتائج في تقرير اختبار المواد (MTR) المصاحب للتزوير للعميل.

الصناعات التي تعتمد بشكل كبير على المطروقات من سبائك الصلب

إن الطلب على المطروقات المصنوعة من سبائك الصلب مدفوع بالصناعات التي تكون فيها السلامة الهيكلية غير قابلة للتفاوض وحيث يؤدي الفشل إلى عواقب وخيمة - سواء كانت اقتصادية أو بيئية أو فيما يتعلق بالسلامة البشرية. القطاعات التالية هي أهم المستهلكين:

النفط والغاز

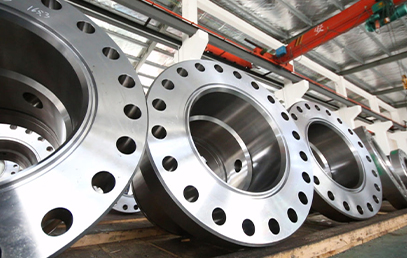

يتم تصنيع معدات رأس البئر، وأجسام شجرة عيد الميلاد، وصمامات البوابة، والشفاه، والموصلات تحت سطح البحر بشكل روتيني كمطروقات من سبائك الصلب. الدرجات مثل F22 (2.25Cr-1Mo) وF91 (9Cr-1Mo-V)، والدرجات ذات درجات الحرارة المنخفضة مثل F8 وF44 محددة بموجب ASTM A182 للفلنجات والتجهيزات التي تعمل تحت ضغط عالٍ ودرجات حرارة مرتفعة أو شبه محيطة. يضمن الجمع بين كيمياء السبائك وعملية الحدادة أن تتحمل هذه المكونات ضغوط رأس البئر التي تتجاوز 15000 رطل لكل بوصة مربعة ومقاومة التكسير الناجم عن الهيدروجين (HIC) في بيئات الخدمة الحامضة.

الفضاء والدفاع

يتم إنتاج مكونات معدات الهبوط، وأعضاء هيكل الطائرة الهيكلية، وأعمدة المحرك، وأجزاء نظام الأسلحة كمطروقات من سبائك الصلب من درجات تشمل AISI 4340، 300M (4340 معدلة مع إضافات الفاناديوم والسيليكون)، والفولاذ الماراج. تتجاوز متطلبات قوة الشد النهائية لهذه التطبيقات بشكل روتيني 1700 ميجا باسكال ، مع الحد الأدنى الصارم من صلابة الكسر. تعتبر عملية الحدادة ضرورية هنا لأنه لا يمكن لأي عملية صب أن تحقق بشكل موثوق المزيج المطلوب من القوة والمتانة عند هذه المستويات.

توليد الطاقة

تعد دوارات التوربينات البخارية، وأعمدة المولدات، وأغلفة أوعية الضغط، وأقراص التوربينات في كل من محطات الطاقة الحرارية والنووية التقليدية من بين أكبر المطروقات المصنوعة من سبائك الفولاذ وأكثرها طلبًا. يمكن أن يزيد وزن تزوير دوار توربيني كبير 100 طن وتتطلب أسابيع من التبريد والمعالجة الحرارية الخاضعة للرقابة بعد التزوير. يتم تحديد درجات المواد مثل الفولاذ CrMoV (على سبيل المثال، 1Cr-1Mo-0.25V) والنيكل والكروم والموليبدينوم والفاناديوم (NiCrMoV) لمقاومتها للزحف على المدى الطويل عند درجات حرارة البخار التي تصل إلى 565 درجة مئوية ومقاومتها للتقصف.

السيارات والنقل الثقيل

يستخدم قطاع السيارات مطروقات سبائك الصلب على نطاق واسع لمكونات مجموعة نقل الحركة - أعمدة الكرنك، وقضبان التوصيل، وأعمدة الكامات، وتروس نقل الحركة، ومفاصل التوجيه. درجات سبائك الكربون المتوسطة مثل إيسي 4140، 4340، و 8620 هي الخيارات الأكثر شيوعا. لقد اكتسب الفولاذ الحديث المصنوع من السبائك الدقيقة (الذي يحتوي على إضافات صغيرة من النيوبيوم أو الفاناديوم أو التيتانيوم) قوة جذب لأنه يحقق قوة كافية من خلال المعالجة الميكانيكية الحرارية الخاضعة للرقابة دون الحاجة إلى عملية إخماد وتلطيف منفصلة، ​​مما يقلل من تكلفة التصنيع واستهلاك الطاقة.

معدات التعدين والبناء

يتم بشكل روتيني إنتاج أعمدة القيادة، ووصلات مسار الجرافة، ونهايات الأسطوانات الهيدروليكية، ومسامير الجرافة لمجارف التعدين والحفارات على شكل مطروقات كبيرة من سبائك الصلب. تواجه هذه المكونات تحميلًا دوريًا عاليًا بالإضافة إلى التآكل الكاشط وأحمال الصدمات العرضية. الدرجات التي توفر صلابة سطحية عالية بعد المعالجة الحرارية — عادةً قيم صلابة برينل من 300 إلى 400 HB — مفضلة لمقاومة التآكل، مع الحفاظ على صلابة القلب الكافية لمقاومة الكسر تحت التأثير.

المعايير والمواصفات التي تحكم المطروقات من سبائك الصلب

تحدد المعايير الدولية حدود التركيب الكيميائي ومتطلبات الخاصية الميكانيكية للمطروقات المصنوعة من سبائك الصلب المستخدمة في الصناعات الخاضعة للتنظيم. يجب على المشترين والمهندسين فهم المعيار الذي ينطبق على تطبيقاتهم قبل تحديد المادة. تشمل المعايير الأكثر مرجعية على نطاق واسع ما يلي:

• أستم A182: المواصفات القياسية لفلنجات الأنابيب المصنوعة من السبائك المطروقة أو المدرفلة والفولاذ المقاوم للصدأ، والتجهيزات المطروقة، والصمامات للخدمة في درجات الحرارة العالية. يغطي الدرجات F5، F9، F11، F22، F91، وغيرها الكثير من خلال تسميات CrMo الخاصة بهم.
• أستم A336: يغطي المطروقات الفولاذية للأجزاء ذات الضغط ودرجة الحرارة العالية، المستخدمة في الأوعية والصمامات والتجهيزات في توليد الطاقة والمعالجة الكيميائية.
• أستم A508: مطروقات من الكربون وسبائك الصلب المُسقاة والمُعالجة بالفراغ لأوعية الضغط - تُستخدم بكثافة في تطبيقات أوعية الضغط النووي.
• إن 10250: المعيار الأوروبي للمطروقات الفولاذية ذات القالب المفتوح للأغراض الهندسية العامة، مع أجزاء تغطي الفولاذ غير السبائكي، وسبائك الفولاذ الخاصة، والفولاذ المقاوم للصدأ.
• إسو 9606 و أس 1085: المعايير الإقليمية التي تحكم مؤهلات تزوير سبائك الفولاذ في أسواق وطنية محددة.
• نيس MR0175 / إسو 15156: ليس معيارًا للطرق في حد ذاته، ولكنه يحدد متطلبات مكونات سبائك الفولاذ المستخدمة في البيئات التي تحتوي على كبريتيد الهيدروجين (H₂S) - بما في ذلك حدود الصلابة المهمة للمطروقات في خدمة النفط والغاز الحامض.

بالنسبة للعديد من التطبيقات المهمة، فإن تحديد المعيار وحده لا يكفي. المتطلبات التكميلية - مثل الملحق S1 (اختبار شاربي في درجة حرارة منخفضة) ، الفحص بالموجات فوق الصوتية وفقًا لمعيار ASTM A388، أو اختبار محاكاة PWHT - تتم إضافتها إلى أمر الشراء لمعالجة المخاطر الخاصة بالتطبيق والتي لا يغطيها المعيار الأساسي بالكامل.

الخواص الميكانيكية: كيف تقارن المطروقات من سبائك الصلب

تمتد الخواص الميكانيكية التي يمكن تحقيقها باستخدام المطروقات المصنوعة من سبائك الصلب إلى نطاق واسع جدًا اعتمادًا على الدرجة وحالة المعالجة الحرارية وحجم القسم. يوفر الجدول التالي بيانات خصائص تمثيلية لدرجات سبائك الفولاذ المشكلة بشكل شائع في حالة التسقية والمخففة:

أحد المفاهيم المهمة لمستخدمي مطروقات سبائك الصلب هو تأثير حجم القسم . مع زيادة المقطع العرضي للطرق، يبرد قلب المكون بشكل أبطأ أثناء التبريد، مما يؤدي إلى انخفاض قيم الصلابة والقوة مقارنة بالسطح. ويتميز هذا بالصلابة - التي يتم قياسها عادة عن طريق اختبار الإخماد النهائي لجوميني. تحافظ الدرجات ذات الصلابة الأعلى (مثل AISI 4340 مقابل AISI 4140) على الصلابة بشكل أكثر اتساقًا عبر المقاطع الأكبر حجمًا، وهذا هو السبب في أن 4340 هو الخيار المفضل للمطروقات ذات المقاطع الثقيلة مثل الأعمدة ذات القطر الكبير والأقراص السميكة.

خيارات المعالجة الحرارية للمطروقات من سبائك الصلب

المعالجة الحرارية هي حيث يتم ترجمة كيمياء سبائك الفولاذ إلى الخواص الميكانيكية النهائية للتزوير. تنتج طرق المعالجة المختلفة خصائص مختلفة بشكل جذري من نفس درجة سبائك الفولاذ:

التطبيع

يعمل التسخين إلى 870 درجة مئوية - 950 درجة مئوية وتبريد الهواء على تحسين بنية الحبوب وإزالة الضغوط الداخلية من عملية الحدادة. تتميز المطروقات المصنوعة من سبائك الصلب الطبيعية بقوة معتدلة وصلابة معقولة ولكنها لا تستخدم بشكل عام في التطبيقات الهيكلية الصعبة التي تتطلب خصائص مسقية ومخففة.

الإخماد والمزاج (كيو تي)

المعالجة الحرارية الأكثر شيوعًا للمطروقات الهيكلية المصنوعة من سبائك الصلب. الأوستنيت (عادة 840 درجة مئوية - 880 درجة مئوية بالنسبة لمعظم درجات CrMo)، يتم التبريد السريع في الزيت أو الماء لتكوين مارتنسيت، يليه التقسية عند درجة حرارة متحكم فيها لتحلل مارتنسيت الهش إلى بنية مارتنسيت أكثر صلابة. درجة حرارة التقسية هي الرافعة الأساسية لضبط توازن القوة والمتانة - درجات الحرارة المرتفعة تقلل القوة ولكنها تزيد من المتانة والليونة.

الصلب

يؤدي التلدين الكامل (التسخين فوق Ac3 والتبريد بالفرن) إلى إنتاج الحالة الأكثر ليونة والأكثر قابلية للتشكيل - وهي مفيدة للمطروقات التي تتطلب تصنيعًا لاحقًا مكثفًا قبل المعالجة الحرارية النهائية. التلدين الكروي، المستخدم في سبائك الفولاذ عالية الكربون مثل 52100، يحول الكربيدات إلى جزيئات كروية، مما يزيد من قابلية التشغيل الآلي واستقرار الأبعاد قبل التصلب.

الكربنة وتصلب القضية

بالنسبة للتروس وأعمدة الكامات وسباقات المحمل المصنوعة من درجات منخفضة الكربون مثل AISI 8620، فإن الكربنة (الغاز أو الفراغ) تقدم الكربون إلى الطبقة السطحية إلى عمق يبلغ عادة 0.8 ملم إلى 2.0 ملم ، تليها التبريد وتلطيف درجة الحرارة المنخفضة. والنتيجة هي سطح صلب (60-63 HRC) مع قلب قوي مقاوم للتعب، وهو مزيج ضروري للتطبيقات التي يهيمن عليها إجهاد التلامس.

المعالجة الحرارية بعد اللحام (PWHT)

تتطلب المطروقات المصنوعة من سبائك الصلب الملحومة في مجموعات مصنعة - خاصة في تطبيقات أوعية الضغط والأنابيب - PWHT لتخفيف الضغط على منطقة اللحام المتأثرة بالحرارة واستعادة المتانة. بالنسبة لدرجات CrMo، يتم تحديد درجات حرارة PWHT بدقة في رموز مثل ASME القسم الثامن، عادةً في نطاق 650 درجة مئوية إلى 760 درجة مئوية ، يتم الاحتفاظ به لمدة لا تقل عن الوقت حسب سمك القسم.

سبائك الصلب مقابل الفولاذ الكربوني مقابل الفولاذ المقاوم للصدأ - توضيح الفروق

يتطلب فهم سبيكة الفولاذ التي يتم تحديدها توضيح الحدود بين فئات الفولاذ المختلفة، والتي غالبًا ما يتم الخلط بينها في الممارسة العملية:

إن الاختيار بين هذه الفئات للمكون المزور هو في الأساس مشكلة اقتصادية هندسية. في معظم الحالات، توفر المطروقات المصنوعة من سبائك الصلب المنخفضة أفضل توازن بين التكلفة والأداء الميكانيكي وإمكانية التشغيل الآلي. يتم اختيار المطروقات المصنوعة من الفولاذ المقاوم للصدأ فقط عندما تكون متطلبات التآكل أو متطلبات النظافة تبرر حقًا علاوة التكلفة الكبيرة - عادةً 3× إلى 6× تكلفة المواد مقارنة بدرجة منخفضة من السبائك ذات قوة مماثلة.

مراقبة الجودة والفحص للمطروقات من سبائك الصلب

تعتبر عملية ضمان الجودة للمطروقات المصنوعة من سبائك الصلب في التطبيقات الحساسة للسلامة شاملة ومتعددة الطبقات. يغطي برنامج التفتيش القوي عادةً المجالات التالية:

• مراجعة التحليل الحراري: يتم التحقق من تحليل مغرفة صانع الصلب وتحليل المنتج وفقًا لحدود التركيب القياسية المعمول بها. يتم الحفاظ على العناصر الحرجة مثل الفوسفور والكبريت أدناه 0.025% و 0.015% على التوالي للمطروقات عالية الجودة، حيث تنفصل هذه العناصر عن حدود الحبوب وتقلل من المتانة.
• فحص الأبعاد: يتم فحص المطروقات مقابل الرسم في مراحل محددة - الأبعاد كما هي مطروقة، والأبعاد المشغولة بشكل تقريبي، والأبعاد النهائية المشغولة - باستخدام أدوات قياس معايرة، أو معدات CMM، أو المسح ثلاثي الأبعاد للأشكال الهندسية المعقدة.
• اختبار الصلابة: يتم قياس صلابة برينل أو روكويل على الطرق في مواقع متعددة بعد المعالجة الحرارية للتحقق من الاستجابة الموحدة والتأكد من تحقيق نطاق الخاصية. بالنسبة للمطروقات الكبيرة، قد تكون هناك حاجة لإجراء مسوحات الصلابة عبر المقطع العرضي.
• اختبار الموجات فوق الصوتية (UT): يتم استخدام الشعاع المستقيم والشعاع الزاوي UT للكشف عن الشوائب الداخلية أو اللفات أو اللحامات أو الشقوق غير المرئية من السطح. بالنسبة للمكونات المهمة، يلزم تغطية حجمية بنسبة 100%، مع معايير رفض صارمة مثل أحجام الفتحات المسطحة (FBH) المكافئة 3 ملم أو أصغر .
• فحص الجسيمات المغناطيسية (MPI): يتم تطبيقه للكشف عن الانقطاعات السطحية والقريبة من السطح. يعتبر MPI فعالا بشكل خاص على سبائك الفولاذ بسبب طبيعته المغناطيسية، مما يوفر طريقة حساسة للغاية لتحديد لفات الحدادة، وشقوق التبريد، والطبقات السطحية.
• الاختبار المدمر من كتل الاختبار: يتم تصنيع عينات الشد، وعينات تأثير شاربي، وعينات صلابة الكسر (حيثما تكون المواصفات مطلوبة) من قسائم اختبار مخصصة شهدت نفس التاريخ الحراري مثل تزوير الإنتاج. يتم توثيق نتائج الاختبار في تقرير اختبار المواد (MTR)، والذي يشكل سجل تتبع عملية التزوير.

يعد التفتيش من طرف ثالث بواسطة هيئة تفتيش معترف بها - مثل DNV أو Bureau Veritas أو Lloyd's Register أو TÜV - ممارسة قياسية للمطروقات المصنوعة من سبائك الصلب المخصصة للتطبيقات النووية أو البحرية أو غيرها من التطبيقات الخاضعة للتنظيم، مما يوفر تحققًا مستقلاً من أن عمليات الشركة المصنعة ونتائج الاختبار تلبي المتطلبات المذكورة.

الاتجاهات الناشئة في سبائك الصلب وتكنولوجيا تزوير

مجال سبائك الصلب والمطروقات سبائك الصلب ليست ثابتة. تعمل العديد من التطورات الهامة على إعادة تشكيل مشهد اختيار المواد، وطرق الإنتاج، وحدود التطبيق:

سبائك دقيقة (HSLA) تزوير الفولاذ

يحقق الفولاذ عالي القوة منخفض السبائك (HSLA) قوة مماثلة للدرجات المسقية والمقساة من خلال المعالجة الميكانيكية الحرارية الخاضعة للرقابة والإضافات الدقيقة من النيوبيوم ( 0.03%-0.05% ملحوظة ) والفاناديوم والتيتانيوم. في صناعة السيارات، أتاح هذا التخلص من خطوة التهدئة والمزاج لتوصيل القضبان والأعمدة المرفقية، مما أدى إلى تقليل استهلاك الطاقة ووقت الدورة والتشويه. يوفر تصلب الترسيب أثناء التبريد المتحكم فيه قوة إنتاج تتراوح بين 600-900 ميجا باسكال دون خطوة معالجة حرارية منفصلة.

فولاذ متقدم عالي القوة لطاقة الرياح

تمثل الأعمدة الرئيسية لتوربينات الرياح البحرية ومساكن الحاملات الكوكبية قطاعًا متزايد الطلب على المطروقات الكبيرة من سبائك الفولاذ. تتطلب هذه المكونات صلابة عالية عند درجات حرارة تصل إلى -40 درجة مئوية بالإضافة إلى عمر كلال طويل تحت تحميل متغير السعة. تم تطوير درجات مخصصة مع كيمياء CrNiMo المُحسّنة ومعالجة شكل الكبريت الخاضعة للرقابة (إضافات الأتربة النادرة أو الكالسيوم) خصيصًا لتلبية متطلبات عمر التصميم 20 عامًا متطلبات هذه التطبيقات.

تصميم عملية تزوير تعتمد على المحاكاة

يتم الآن استخدام برامج تحليل العناصر المحدودة (FEA) مثل DEFORM وSimufact وQForm بشكل روتيني لمحاكاة تدفق المعدن وتعبئة القالب وتوزيع الإجهاد وتطور درجة الحرارة أثناء تشكيل مكونات سبائك الفولاذ. يتيح ذلك لمهندسي العمليات تحسين هندسة القالب وتسلسل الحدادة ونسب التخفيض قبل التجربة المادية الأولى، مما يقلل معدلات الخردة وتقصير الجداول الزمنية للتطوير للمطروقات المعقدة من سبائك الفولاذ. يمكن لنماذج البنية المجهرية المقترنة أيضًا التنبؤ بتطور حجم الحبوب وسلوك تحول الطور أثناء عملية التشكيل والمعالجة الحرارية اللاحقة.

تطبيقات تخزين الهيدروجين وخلايا الوقود

يؤدي نمو اقتصاد الهيدروجين إلى زيادة الطلب على سبائك الصلب المطروقة التي يمكنها مقاومة تقصف الهيدروجين - وهي آلية تحلل صعبة بشكل خاص حيث ينتشر الهيدروجين الذري في الشبكة الفولاذية ويقلل من الليونة وصلابة الكسر. يتم تحديد الدرجات ذات المحتوى المنخفض من الكربون، وحجم الحبوب المتحكم فيه، والبنى المجهرية من مادة المارتنسيت أو الباينيتيك لأوعية ضغط الهيدروجين ومكونات خطوط الأنابيب، مع تطبيق طرق تقييم ميكانيكا الكسر لوضع حدود إجهاد التشغيل الآمنة.

اختيار درجة سبائك الفولاذ المناسبة للمكونات المطروقة

يتطلب اختيار درجة سبائك الفولاذ الصحيحة لتطبيق تزوير محدد تحقيق التوازن بين المتطلبات المتنافسة المتعددة. توفر القائمة المرجعية التالية منهجًا منظمًا لاختيار الدرجة:

• تحديد متطلبات الخاصية الميكانيكية: الحد الأدنى من قوة الشد، ومقاومة الخضوع، والاستطالة، وطاقة التأثير عند درجة حرارة التصميم. تحدد هذه القيم، جنبًا إلى جنب مع عوامل الأمان المناسبة، مستوى القوة المطلوب.
• تحديد حجم القسم: كما تمت مناقشته، تتطلب الأقسام الأكبر درجات صلابة أعلى لتحقيق تصلب كامل. بالنسبة للمقاطع التي يزيد قطرها أو سمكها عن 100 مم، يفضل بشكل عام الدرجات التي تحتوي على إضافات النيكل والموليبدينوم - مثل 4340 أو EN24 - على درجات CrMo الأبسط مثل 4140.
• تقييم بيئة التشغيل: هل التآكل أو الأكسدة أو التعرض للهيدروجين عامل؟ تتطلب الخدمة ذات درجة الحرارة المرتفعة التي تزيد عن 400 درجة مئوية عمومًا درجات CrMo أو CrMoV. قد تتطلب البيئات المسببة للتآكل معالجة السطح أو الكسوة أو التحول إلى الفولاذ المقاوم للصدأ إذا كان التآكل مسموحًا به.
• خذ بعين الاعتبار قيود قابلية اللحام والتصنيع: تزيد قيم مكافئ الكربون الأعلى (CE) من خطر تشقق اللحام. إذا كان سيتم لحام الحدادة، فاختر درجة مع CE أدناه 0.45 حيثما أمكن ذلك، أو التخطيط للتسخين المسبق المناسب، والتحكم في درجة الحرارة البينية، وPWHT.
• التحقق من التوفر والتكلفة: تتوفر الدرجات المميزة مثل 4340 وEN24 بسهولة على مستوى العالم، في حين أن الدرجات الأكثر تخصصًا قد تكون لها فترات زمنية أطول وأقساط أعلى. تأكد من التوفر من المورد المقصود بالحجم المطلوب قبل التحديد.
• تأكيد الامتثال للكود أو المعيار المعمول به: لا تسمح العديد من الصناعات باختيار الدرجة التعسفية - قد يقيد رمز التصميم المطبق (ASME، EN، DNV، MIL-SPEC) الدرجات المسموح بها. تحقق دائمًا من أن درجة سبائك الفولاذ المحددة مدرجة أو معتمدة بموجب المعيار الحاكم للتطبيق.

عندما يتم تقييم هذه العوامل بشكل منهجي، يصبح اختيار سبائك الصلب المناسبة للمطروقات من سبائك الصلب قرارًا هندسيًا محددًا جيدًا وليس تخمينًا. إن الاستثمار في الاختيار الصحيح للمواد في مرحلة التصميم يؤدي باستمرار إلى انخفاض إجمالي تكلفة دورة الحياة، وتقليل مخاطر الفشل، وأداء خدمة أكثر قابلية للتنبؤ به من تصحيح اختيار المواد السيئ بعد حدوثه.
