لغة

+86-13915203580

ما هي سبائك الصلب المصنوعة من؟ دليل التركيب والتزوير

الصفحة الرئيسية / أخبار / أخبار الصناعة / ما هي سبائك الصلب المصنوعة من؟ دليل التركيب والتزوير

ما هي سبائك الصلب المصنوعة من؟ دليل التركيب والتزوير

محتوى

الإجابة المباشرة

تتكون سبائك الفولاذ بشكل أساسي من الحديد والكربون، ولكن ما يحول الفولاذ العادي إلى سبائك فولاذية عالية الأداء هو الإضافة المتعمدة لواحد أو أكثر من عناصر صناعة السبائك - مثل الكروم، أو النيكل، أو الموليبدينوم، أو المنغنيز، أو الفاناديوم، أو التنغستن - حيث يساهم كل منها في خصائص ميكانيكية أو كيميائية محددة. المطروقات سبائك الصلب ، التي يتم إنتاجها عن طريق تشكيل هذه المادة المخصبة تحت قوى ضغط عالية، تمثل أحد أكثر أشكال تشغيل المعادن موثوقية من الناحية الهيكلية في التصنيع الصناعي.

التركيبة الأساسية للفولاذ هي الحديد (الحديد) الممزوج عادةً بالكربون (C) بمستويات تتراوح من 0.05% إلى 2.0% بالوزن . يتم بعد ذلك إدخال عناصر صناعة السبائك بنسب محكومة لتعديل الصلابة أو قوة الشد أو مقاومة التآكل أو المتانة أو مقاومة الحرارة اعتمادًا على التطبيق. إن هندسة التركيب المتعمدة هذه هي ما يفصل سبائك الفولاذ عن الفولاذ الكربوني العادي، وهو ما يصنع المطروقات سبائك الصلب تحظى بتقدير كبير في الصناعات الصعبة مثل النفط والغاز والفضاء والسيارات والآلات الثقيلة.

العناصر الأساسية التي تشكل سبائك الصلب

إن فهم المادة المصنوعة من سبائك الفولاذ يتطلب النظر إلى العناصر الأساسية الخاصة بها. يخدم كل عنصر غرضًا معينًا، ولا تتم إضافة أي عنصر دون سبب محسوب.

Fe

الحديد (الحديد)

المعدن الأساسي الأساسي. يوفر الحديد العمود الفقري الهيكلي. الحديد النقي ناعم ومرن نسبيًا، ولهذا السبب يتم إضافة الكربون وعناصر صناعة السبائك الأخرى لزيادة أدائه الميكانيكي. يشكل الحديد عادة 97% أو أكثر من التكوين الإجمالي في معظم درجات سبائك الصلب.

C

الكربون (ج)

العنصر السبائك الأكثر أهمية. يتحكم محتوى الكربون بشكل مباشر في الصلابة وقوة الشد. يحتوي الفولاذ منخفض السبائك على الكربون في نطاق 0.15% إلى 0.50% . يزيد محتوى الكربون العالي من الصلابة ولكنه يقلل من قابلية اللحام والمتانة، مما يتطلب توازنًا دقيقًا في تطبيقات التشكيل.

كر

الكروم (الكروم)

أضيفت بكميات من 0.5% إلى 18% يعمل الكروم على تحسين مقاومة التآكل والصلابة بشكل كبير. عند مستويات أعلى من 10.5%، يصبح الفولاذ غير قابل للصدأ. في المطروقات المصنوعة من سبائك الصلب لتطبيقات درجات الحرارة العالية، يعمل الكروم أيضًا على تثبيت الكربيدات عند درجات حرارة مرتفعة، مما يمنع التليين تحت الحرارة.

ني

نيckel (Ni)

نيckel improves toughness, particularly at low temperatures, and enhances corrosion resistance. It is commonly used in amounts of 1% إلى 5% في سبائك الفولاذ الهيكلية. بالاشتراك مع الكروم، يخلق النيكل بعضًا من سبائك الفولاذ الأكثر مقاومة للصدمات والمتوفرة لمطروقات أوعية الضغط ومكونات التوربينات.

مو

موlybdenum (Mo)

واحدة من الإضافات الأكثر قيمة في سبائك الفولاذ عالية الأداء، وعادة ما يضاف الموليبدينوم في 0.15% إلى 1.0% . إنه يعزز بشكل كبير الصلابة، ومقاومة التقصف، وقوة درجات الحرارة العالية. تحتوي المطروقات المصنوعة من سبائك الصلب المستخدمة في التنقيب عن النفط والبيئات البتروكيماوية دائمًا على الموليبدينوم.

من

المنغنيز (من)

يساهم المنغنيز في إزالة الأكسدة أثناء صناعة الفولاذ ويحسن الصلابة وقوة الشد. فهو يحيد الآثار الضارة للكبريت عن طريق تكوين كبريتيد المنغنيز بدلا من كبريتيد الحديد. تتراوح المستويات عادة من 0.30% إلى 1.80% في درجات سبائك الصلب القياسية.

كيف يتم تصنيف سبائك الصلب: السبائك المنخفضة مقابل السبائك العالية

ليست كل سبائك الفولاذ متساوية في التركيب أو الأداء. تقسمها الصناعة إلى فئتين عريضتين بناءً على النسبة الإجمالية لعناصر صناعة السبائك الموجودة. هذا التصنيف له تأثير مباشر على معلمات الحدادة، ومتطلبات المعالجة الحرارية، وتطبيقات الاستخدام النهائي.

تصنيف سبائك الصلب حسب محتوى عنصر السبائك الكلي والتطبيقات النموذجية
الفئة إجمالي محتوى السبائك عناصر صناعة السبائك المشتركة التطبيقات النموذجية
سبائك الصلب منخفضة أقل من 8% كر, Mo, Ni, Mn, V أوعية الضغط، وخطوط الأنابيب، والمطروقات الهيكلية، ومكونات السيارات
سبائك الصلب عالية 8% أو أكثر كر, Ni, Mo, W, Co الفضاء الجوي، توربينات الغاز، المعالجة الكيميائية، المطروقات ذات درجات الحرارة العالية
الفولاذ المقاوم للصدأ (مجموعة فرعية) أعلى من 10.5% كروم كحد أدنى كر, Ni, Mo تجهيز الأغذية، البحرية، الطبية، المطروقات صمام
أداة الصلب (مجموعة فرعية) سبائك متغيرة وعالية C دبليو، مو، كروم، ف أدوات القطع، القوالب، القوالب، أدوات الحدادة

في صناعة تزوير، يمثل الفولاذ منخفض السبائك غالبية المطروقات المصنوعة من سبائك الصلب المنتجة في جميع أنحاء العالم ، وذلك في المقام الأول لأنها توفر توازنًا ممتازًا بين الخواص الميكانيكية وفعالية التكلفة. يتم حجز درجات السبائك العالية لظروف الخدمة القاسية حيث تبرر متطلبات الأداء زيادة تكلفة المواد.

كيف يتم إنتاج سبائك الصلب: من الخام الخام إلى التركيب النهائي

إن إنتاج سبائك الفولاذ هو عملية تعدين متعددة المراحل تتطلب تحكمًا دقيقًا في كل خطوة. إن فهم هذه العملية يشرح سبب أهمية تناسق التركيب في المطروقات المصنوعة من سبائك الفولاذ - فحتى الانحرافات الصغيرة في الكيمياء يمكن أن تؤثر بشكل كبير على الخصائص النهائية للجزء المطروق.

01

صهر خام الحديد وإنتاج الصلب الأولي

تبدأ العملية في الفرن العالي حيث يتم دمج خام الحديد وفحم الكوك والحجر الجيري في درجات حرارة تتجاوز 1500 درجة مئوية . ينتج عن ذلك الحديد الخام – وهو شكل من الحديد عالي الكربون وعالي الشوائب. يتم بعد ذلك تكرير الحديد الخام في فرن الأكسجين الأساسي (BOF) أو فرن القوس الكهربائي (EAF) لتقليل محتوى الكربون وإزالة الشوائب غير المرغوب فيها مثل الكبريت والفوسفور، لإنتاج الفولاذ الخام.

02

إضافة المعادن الثانوية وصناعة السبائك

تضاف عناصر صناعة السبائك أثناء عملية التعدين الثانوية، غالبًا في فرن المغرفة. يتم إدخال السبائك الحديدية (الحديد والكروم، والحديد الموليبدينوم، والحديد والفاناديوم، وما إلى ذلك) بكميات محددة لتحقيق الكيمياء المستهدفة. قد يتم استخدام تفريغ الغاز لتقليل مستويات الهيدروجين والأكسجين - وهو أمر بالغ الأهمية بشكل خاص للمطروقات المصنوعة من سبائك الصلب التي ستتعرض لبيئات عالية الضغط. يتم تقليب المغرفة بأكملها وأخذ عينات منها عدة مرات للتأكد من التجانس الكيميائي قبل الصب.

03

الصب المستمر أو صب السبائك

يتم ترسيخ سبائك الفولاذ السائلة إلى كتل أو أزهار أو ألواح أو سبائك اعتمادًا على عملية الحدادة النهائية. بالنسبة للمطروقات الكبيرة من سبائك الصلب - مثل المطروقات الحلقية، أو الأعمدة، أو أجسام أوعية الضغط - صب السبائك غالبا ما يفضل. قد تزن السبائك في أي مكان من بضع مئات من الكيلوجرامات إلى أكثر 300 طن متري . يؤثر معدل التصلب وهندسة السبائك على السلامة الداخلية للمادة، ولهذا السبب يعد تصميم السبائك جزءًا من عملية هندسة الجودة.

04

التجانس والتكييف

يتم نقع السبائك أو القضبان المصبوبة في أفران التجانس عند درجات حرارة تتراوح عادةً ما بين 1,100 درجة مئوية و1,250 درجة مئوية لفترات طويلة (تصل إلى 48 ساعة للسبائك الكبيرة) للقضاء على الفصل — التوزيع غير المتساوي لعناصر صناعة السبائك التي تحدث أثناء التصلب. هذه الخطوة غير قابلة للتفاوض بالنسبة للمطروقات المصنوعة من سبائك الفولاذ المتميزة حيث تكون هناك حاجة إلى خصائص موحدة في جميع أنحاء المقطع العرضي.

ما الذي يجعل المطروقات المصنوعة من سبائك الصلب مختلفة عن المسبوكات أو مخزون القضبان

بمجرد إنتاج سبائك الفولاذ في شكل سبيكة أو قالب، تخضع المادة للتزوير - وهي عملية ميكانيكية حرارية تغير بشكل أساسي البنية الداخلية للصلب وترفع من خواصه الميكانيكية إلى ما هو أبعد بكثير مما يمكن أن يحققه الصب أو التصنيع من مخزون القضبان.

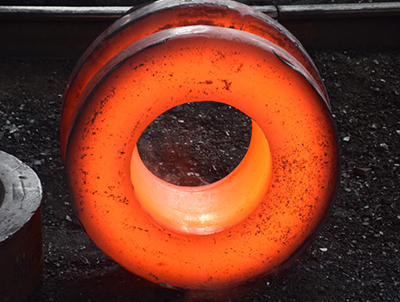

أثناء عملية الحدادة، يتم تسخين سبائك الفولاذ إلى نطاق درجة حرارة الحدادة الخاص بها - عادةً ما بين 0.000 إلى 1.000 درجة مئوية 1,050 درجة مئوية و1,250 درجة مئوية - ثم يتم تشكيلها من خلال قوة الضغط باستخدام المكابس الهيدروليكية أو المطارق أو معدات الدرفلة الحلقية. تحقق عملية التشوه هذه العديد من النتائج الحاسمة:

  • يتم إغلاق المسامية الداخلية وتجويفات الانكماش الناتجة عن الصب وتوحيدها، مما يؤدي إلى إنشاء مادة سليمة وكثيفة بالكامل.
  • تم تحسين بنية الحبوب ومحاذاة على طول شكل الجزء، مما يخلق بنية ألياف اتجاهية تعمل على تحسين القوة في اتجاه الضغط الأساسي.
  • يتم تقسيم الشوائب ونطاقات الفصل وإعادة توزيعها، مما يقلل من تأثيرها السلبي على حياة التعب.
  • يقدم العمل الميكانيكي الحراري كثافة خلع يمكن التحكم فيها في الشبكة البلورية، مما يساهم في زيادة قوة الخضوع.

والنتيجة هي ذلك المطروقات سبائك الصلب typically exhibit 20% to 40% higher fatigue strength مقارنة بمسبوكات سبائك الصلب المكافئة بنفس التركيبة. وهذا هو السبب في أن المكونات الحيوية للسلامة - أقراص التوربينات، ومعدات الهبوط، وفلنجات الضغط، وأطواق الحفر - يتم تحديدها دائمًا على أنها مطروقات بدلاً من المسبوكات.

درجات سبائك الصلب الشائعة المستخدمة في المطروقات وما تحتويه

قامت صناعة الصلب العالمية بتوحيد المئات من درجات سبائك الفولاذ، ولكل منها نطاق تركيب محدد مُحسّن لخصائص أداء محددة. تعتبر الدرجات التالية من بين الأكثر استخدامًا على نطاق واسع في المطروقات المصنوعة من سبائك الصلب:

4140

AISI 4140 — فولاذ الكروم والموليبدينوم

التركيب: 0.38-0.43% C، 0.80-1.10% كروم، 0.15-0.25% مو، 0.75-1.00% منغنيز . واحدة من سبائك الفولاذ الأكثر استخدامًا على مستوى العالم. يوفر صلابة ممتازة، ومقاومة التعب، والمتانة. يتم تشكيلها بشكل شائع في الأعمدة والتروس والمحاور وقضبان التوصيل ومفاصل الأدوات لقطاع النفط والغاز. قوة الشد بعد وصول المعالجة الحرارية 950-1,100 ميجا باسكال اعتمادا على سمك القسم ودرجة الحرارة هدأ.

4340

AISI 4340 — فولاذ النيكل والكروم والموليبدينوم

التركيب: 0.38-0.43% C، 0.70-0.90% كروم، 0.20-0.30% مو، 1.65-2.00% ني . يوفر 4340، المعروف باسم سبائك الفولاذ بجودة الطائرات، قوة وصلابة متميزة حتى في المقاطع العرضية الكبيرة. تُستخدم المطروقات المصنوعة من سبائك الصلب المصنوعة من 4340 في الهياكل السفلية للطائرات، وأعمدة الكرنك، والمكونات الهيكلية من الدرجة المدرعة. يمكن أن تتجاوز قوة الشد 1400 ميجا باسكال عند المعالجة الحرارية بشكل مناسب.

F22

ASTM A182 F22 — سبائك الكروم والموليبدينوم (2.25Cr-1Mo)

سبيكة خدمة ذات درجة حرارة عالية تحتوي على 2.00-2.50% كروم و0.87-1.13% مو . محدد على نطاق واسع لأوعية الضغط ومطروقات الأنابيب في بيئات البتروكيماويات ومصافي التكرير. يحافظ هذا الصف على قوته ويقاوم هجوم الهيدروجين عند درجات حرارة تصل إلى 550 درجة مئوية ، مما يجعلها لا غنى عنها في حواف معدات المعالجة المائية، وأجسام الصمامات، وفوهات المفاعلات.

ص91

درجة P91 — فولاذ 9Cr-1Mo مُعدل

التركيب: 8.00-9.50% كروم، 0.85-1.05% مو، 0.18-0.25% فولت، 0.06-0.10% ملحوظة . تم تطويره خصيصًا لخدمة البخار عالي الضغط ودرجة الحرارة العالية في توليد الطاقة. تُستخدم المطروقات المصنوعة من سبائك الصلب من P91 في أنابيب البخار الرئيسية والرؤوس وأجسام الصمامات التي تعمل في درجات حرارة تصل إلى 620 درجة مئوية . تؤدي إضافة الفاناديوم والنيوبيوم إلى إنشاء رواسب كربيد دقيقة تقاوم تشوه الزحف على مدار عقود من الخدمة.

المعالجة الحرارية للمطروقات من سبائك الصلب: الكشف عن الخصائص الحقيقية

يحدد تكوين سبائك الفولاذ إمكاناتها، ولكن المعالجة الحرارية هي ما يفتح هذه الإمكانات ويصممها لتطبيق معين. تخضع المطروقات المصنوعة من سبائك الصلب دائمًا تقريبًا لعملية معالجة حرارية واحدة على الأقل بعد الحدادة، ويخضع الكثير منها لعمليات معالجة متسلسلة متعددة.

التطبيع

يتم تسخين الحدادة إلى درجة حرارة تقريبًا 50 درجة مئوية إلى 70 درجة مئوية فوق درجة الحرارة الحرجة العليا (Ac3) ومن ثم تبريده بالهواء. تعمل عملية التطبيع على تحسين بنية الحبوب المضطربة أثناء الحدادة وتخفيف الضغوط المتبقية. بالنسبة لسبائك الفولاذ، عادةً ما تقع درجات الحرارة الطبيعية بين 860 درجة مئوية و 950 درجة مئوية . غالبًا ما يكون هذا العلاج هو الخطوة الأولى قبل التبريد والتلطيف.

التبريد والتلطيف (سؤال وجواب)

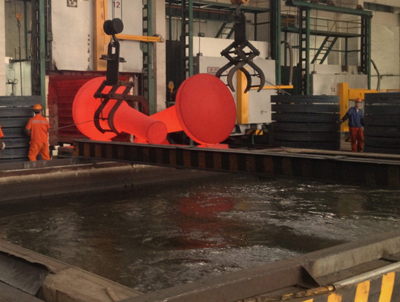

يتضمن التبريد تسخين الحدادة إلى درجة حرارة الأوستنيتي (عادة 830 درجة مئوية إلى 900 درجة مئوية بالنسبة لمعظم سبائك الفولاذ Cr-Mo) وتبريدها بسرعة في الماء أو الزيت أو وسائط التبريد البوليمرية. وينتج عن ذلك بنية مجهرية مارتنسيتية ذات صلابة عالية جدًا - غالبًا ما تكون أعلى 50 لجنة حقوق الإنسان - ولكن أيضًا هشاشة عالية. يؤدي التقسية بعد ذلك إلى تسخين تزوير المارتنسيت إلى درجة حرارة أقل، عادةً ما بين 540 درجة مئوية و 700 درجة مئوية ، لتقليل الهشاشة مع الحفاظ على غالبية تحسين القوة. يمكن التحكم بشكل كبير في الخواص الميكانيكية النهائية من خلال اختيار درجة حرارة التخفيف.

الصلب

يُستخدم عندما يحتاج الحدادة إلى أقصى قدر من النعومة أثناء التشغيل، أو عندما يلزم إزالة الضغوط الداخلية بالكامل. يتضمن التلدين الكامل تبريد الفرن البطيء من أعلى Ac3، مما ينتج بنية مجهرية من الحديد واللؤلؤ. بالنسبة لبعض المطروقات المعقدة من سبائك الفولاذ ذات متطلبات تصنيع معقدة، فإن التلدين يقلل من تآكل الأدوات وأوقات دورات التشغيل بشكل كبير - وفي بعض الأحيان يؤدي ذلك إلى تقليل وقت التشغيل بمقدار 30% إلى 50% بالمقارنة مع تزوير في حالة مروي.

المعالجة الحرارية بعد اللحام (PWHT)

يتم دمج العديد من المطروقات المصنوعة من سبائك الصلب في التجميعات الملحومة. بعد اللحام، تحتوي المنطقة المتأثرة بالحرارة (HAZ) على بنية مجهرية صلبة وهشة وضغوط شد متبقية يمكن أن تؤدي إلى تأخير التشقق أو فشل الخدمة. PWHT في درجات حرارة تتراوح عادة بين 600 درجة مئوية و 760 درجة مئوية بالنسبة لسبائك الفولاذ Cr-Mo، تعمل على تقوية HAZ، وتقليل محتوى الهيدروجين، وتقليل الضغوط المتبقية إلى مستويات مقبولة. بالنسبة لمطروقات أوعية الضغط، يعد PWHT متطلبًا إلزاميًا بموجب معظم رموز التصميم.

الصناعات التي تعتمد على المطروقات المصنوعة من سبائك الصلب وسبب أهمية تركيبها

إن اختيار تركيبة سبائك الفولاذ للمطروقات يعتمد دائمًا على التطبيق. تفرض الصناعات المختلفة متطلبات مختلفة تمامًا على مكوناتها المصوغة، ويجب أن تتوافق استراتيجية صناعة السبائك بدقة مع بيئة الخدمة.

عوج

صناعة النفط والغاز

تعمل أطواق الحفر، والصمامات، ومعدات رؤوس الآبار، وحواف خطوط الأنابيب في بيئات ذات ضغط شديد، وتآكل الإجهاد الناتج عن كبريتيد الهيدروجين، والسوائل المسببة للتآكل. المطروقات سبائك الصلب في هذا القطاع، يتم استخدام درجات AISI 4130 و4140 وF22، وجميعها تجمع بين المقاومة الكافية للتآكل وقوة الإنتاج العالية اللازمة لتحمل الضغوط الأعلى 100 ميجا باسكال في تطبيقات الآبار العميقة.

إ

الفضاء والدفاع

تتطلب مكونات معدات الهبوط، وقضبان المحرك، وتركيبات المرفقات الهيكلية أعلى نسب القوة إلى الوزن التي يمكن تحقيقها في الفولاذ. يوفر AISI 4340 ومتغيراته ذات القوس الفراغي المعاد صهره (VAR) قوة شد تصل إلى 1,800 ميجا باسكال عند مستويات صلابة الكسر المتوافقة مع التصميم الذي يتحمل الضرر. كل جرام من الوزن يتم توفيره في الطائرة له قيمة تشغيلية طويلة المدى، ولهذا السبب يتم التحكم في تركيبة السبائك في المطروقات المصنوعة من سبائك الصلب الفضائية بتفاوتات أكثر صرامة بكثير من الدرجات التجارية القياسية.

PW

توليد الطاقة

تعمل دوارات التوربينات البخارية وأعمدة المولدات وفوهات أوعية الضغط في محطات الطاقة النووية والحرارية بشكل مستمر عند درجة حرارة وضغط مرتفعين لعقود من الزمن. تستخدم مطروقات سبائك الصلب في هذا القطاع درجات مقاومة للزحف مثل P91 وP92 و12Cr-1Mo، حيث تعمل إضافات الفاناديوم والنيوبيوم والتنغستن على خلق استقرار هيكلي مجهري يمنع تغيير الأبعاد وفقدان القوة. 100,000 ساعة الخدمة في درجات حرارة أعلى من 550 درجة مئوية.

الاتحاد الأفريقي

السيارات والآلات الثقيلة

كرankshafts, camshafts, connecting rods, axle shafts, and gearbox components represent the largest volume segment of the global Alloy Steel forgings market. Grades like 5140 (Cr steel) and 8620 (Ni-Cr-Mo carburizing steel) dominate here, offering a combination of surface hardness from case hardening and tough core properties from the alloy composition. Annual production of automotive alloy steel forgings exceeds 10 ملايين طن متري على مستوى العالم مما يجعل السيارات أكبر قطاع للاستخدام النهائي.

الاختبار والتحقق من جودة المطروقات من سبائك الصلب

نظرًا لأن تركيبة سبائك الفولاذ تحدد بشكل مباشر خصائص التشكيل النهائي، فإن الاختبار الصارم في مراحل متعددة من الإنتاج هو ممارسة قياسية. يتم إجراء الاختبارات التالية بشكل روتيني على المطروقات المصنوعة من سبائك الصلب للتحقق من أن المادة تلبي متطلبات المواصفات:

التحليل الكيميائي

يتم استخدام مطياف الانبعاث البصري (OES) أو مضان الأشعة السينية (XRF) للتحقق من التركيب الكيميائي لكل حرارة من سبائك الفولاذ قبل تزويرها. يجب أن تقع النتائج ضمن نطاق التركيب المحدد لكل عنصر. بالنسبة للتطبيقات المهمة، يتم استكمال تحليل المغرفة من خلال تحليل المنتج المأخوذ من عملية التشكيل النهائية.

الاختبارات الميكانيكية

يقيس اختبار الشد (وفقًا لمعيار ASTM E8 أو ISO 6892) قوة الخضوع وقوة الشد القصوى والاستطالة وتقليل المساحة. يقوم اختبار تأثير شاربي (حسب ASTM E23) بتقييم المتانة عند درجات حرارة محددة. يتحقق اختبار الصلابة (Brinell أو Rockwell أو Vickers) من استجابة المعالجة الحرارية عبر المقطع العرضي المطروق.

اختبار الموجات فوق الصوتية (UT)

يتم استخدام UT الآلي أو اليدوي للكشف عن الانقطاعات الداخلية مثل المسامية أو الشقوق أو الشوائب داخل جسم المطرقة. يتم تحديد معايير القبول بمعايير مثل ASTM A388 أو EN 10228-3. بالنسبة للمطروقات الكبيرة المصنوعة من سبائك الصلب المستخدمة في أوعية الضغط أو التوربينات، يتم تنفيذ UT في 100٪ من حجم تزوير .

اختبار الجسيمات المغناطيسية (MT)

يكتشف MT الانقطاعات السطحية والقريبة من السطح في سبائك الفولاذ الحديدي. يتم ممغنطة الحدادة وتكشف الجزيئات المغناطيسية الدقيقة عن مؤشرات التشقق على السطح. يعد هذا الاختبار مهمًا بشكل خاص للمطروقات المصنوعة من سبائك الفولاذ التي تم تشكيلها آليًا، حيث يمكن أن تكشف المعالجة الآلية عن شقوق تحت السطح أو تعرض طبقات لم تكن مرئية في حالة التشكيل الخام.

سبائك الصلب مقابل الفولاذ الكربوني العادي في تطبيقات الحدادة

السؤال العملي في أي عملية تصميم للتزوير هو ما إذا كانت التكلفة الإضافية لعناصر صناعة السبائك مبررة مقارنة بالفولاذ الكربوني العادي. توفر المقارنة التالية منظورًا يعتمد على البيانات:

مقارنة الخصائص الرئيسية بين درجات تزوير الفولاذ الكربوني العادي وسبائك الفولاذ الشائعة
الملكية الصلب الكربوني العادي (1045) سبائك الصلب (4140) سبائك الصلب (4340)
قوة الشد (سؤال وجواب) 570-700 ميجا باسكال 950-1,100 ميجا باسكال 1,200-1,450 ميجا باسكال
الصلابة منخفض (تصلب سطحي) متوسطة عالية عالية جدًا
المتانة عند درجة حرارة منخفضة فقير جيد ممتاز
مقاومة التآكل فقير موderate موderate
قوة درجات الحرارة العالية فقير above 300°C جيد to 450°C جيد to 450°C
تكلفة المواد النسبية أدنى 1.5-2x كربون عادي 2.5-4x الكربون العادي

في التطبيقات التي تكون فيها عملية الحدادة صغيرة، أو محملة بشكل خفيف، أو يمكن استبدالها بسهولة، قد يكون الفولاذ الكربوني العادي خيارًا عمليًا. ومع ذلك، بالنسبة لأي مكون قد يكون الفشل فيه كارثيًا، أو حيث يكون تقليل حجم القسم (الوزن) مهمًا تجاريًا، المطروقات سبائك الصلب deliver a cost-performance advantage الذي يعوض بسرعة ارتفاع سعر المواد من خلال انخفاض وزن المكونات، وإطالة عمر الخدمة، وانخفاض وتيرة الصيانة.

كيفية اختيار درجة سبائك الفولاذ المناسبة لمتطلبات الحدادة لديك

يعد اختيار التركيبة الصحيحة من سبائك الفولاذ لمشروع الحدادة قرارًا هندسيًا منظمًا. ينبغي تقييم العوامل التالية بشكل منهجي:

  1. نطاق درجة حرارة الخدمة: بالنسبة لدرجات الحرارة المحيطة والمعتدلة التي تصل إلى 400 درجة مئوية، تكون درجات Cr-Mo القياسية مثل 4140 أو F11 كافية. بالنسبة لدرجات الحرارة التي تزيد عن 500 درجة مئوية، ينبغي النظر في درجات 9Cr المعدلة (P91، P92) أو المطروقات غير القابل للصدأ الأوستنيتي.
  2. مستوى القوة المطلوبة: تحديد الحد الأدنى لقوة الخضوع وقوة الشد التي يتطلبها التصميم. بالنسبة لقوة الخضوع التي تزيد عن 900 ميجاباسكال، يجب اختيار الدرجات المحتوية على النيكل (4340، 300M) أو سبائك الفولاذ فائقة القوة.
  3. سمك القسم والصلابة: تتطلب المطروقات ذات القسم الأكبر صلابة أعلى لتحقيق التصلب. يمكن تصلب سبائك الفولاذ العادي مثل 4140 بشكل كامل في أقسام تصل إلى حوالي قطر 75 ملم ; بالنسبة للأقسام الأكبر حجمًا، هناك حاجة إلى درجات نيكل أعلى أو أنواع مختلفة مُعاد صهرها بالفراغ.
  4. البيئة المسببة للتآكل: إذا تم تعريض المطروقة لكبريتيد الهيدروجين أو الكلوريدات أو البيئات الحمضية، فيجب مراعاة سبائك الفولاذ المقاومة للتآكل ذات درجات أعلى من الكروم أو الفولاذ المقاوم للصدأ، حتى لو كان من الممكن تلبية المتطلبات الميكانيكية الأساسية بواسطة سبيكة أبسط.
  5. متطلبات قابلية اللحام: المحتوى العالي من الكربون والسبائك يقلل بشكل عام من قابلية اللحام. إذا كان سيتم لحام سبائك الصلب أثناء الخدمة، فستكون قيمة مكافئ الكربون (CE) أدناه 0.45 يتم استهدافه عادةً لتجنب التشقق الناتج عن الهيدروجين في المناطق المتضررة من الحرائق دون التسخين المسبق الإلزامي.
  6. تأثير المتانة في درجات الحرارة المنخفضة: بالنسبة للتطبيقات البحرية أو القطب الشمالي أو التطبيقات المبردة، يجب تحديد طاقة تأثير Charpy عند الحد الأدنى لدرجة حرارة التصميم. تعد إضافات النيكل هي الطريقة الأكثر فعالية للحفاظ على المتانة عند درجات حرارة أقل من الصفر في المطروقات المصنوعة من سبائك الفولاذ.

الاتجاهات الناشئة في تكوين سبائك الصلب وتكنولوجيا تزوير

مجال تطوير سبائك الصلب ليس ثابتا. تستمر جهود البحث والتطوير الصناعي في دفع حدود ما يمكن أن تحققه تركيبات سبائك الفولاذ، مع ما يترتب على ذلك من آثار كبيرة على الجيل التالي من مطروقات سبائك الفولاذ.

فولاذ متقدم عالي القوة ومنخفض السبائك (AHSLA).

هذه الدرجات تحقق قوة الشد أعلاه 1000 ميجا باسكال بمحتوى إجمالي من السبائك أقل من 3%، بشكل أساسي من خلال إضافات السبائك الدقيقة للنيوبيوم (0.02-0.06%) والتيتانيوم (0.01-0.04%) والفاناديوم (0.05-0.15%). تعتمد الآلية على تصلب الترسيب من جزيئات الكربيد والنيتريد الدقيقة التي تتشكل أثناء التبريد المتحكم فيه بعد التشكيل. والنتيجة هي درجة تجمع بين قوة الفولاذ التقليدي عالي السبائك وقابلية اللحام المحسنة بشكل كبير وانخفاض تكلفة المواد الخام.

المعالجة الحرارية الميكانيكية الخاضعة للتحكم (TMCP) للمطروقات

يدمج TMCP تشوه الطرق مع التبريد المتحكم به في تسلسل منسق واحد، ليحل محل دورات إعادة التسخين والتبريد التقليدية. بالنسبة لسبائك الفولاذ، يمكن لـ TMCP تحقيق أحجام الحبوب أدناه 10 ميكرومتر - أدق بكثير من المواد التقليدية والمعالجة بالحرارة. يعمل حجم الحبوب الدقيقة على تحسين القوة والمتانة ومقاومة التعب في نفس الوقت دون زيادة محتوى السبائك، مما يقلل من استهلاك طاقة المعالجة الحرارية بنسبة تصل إلى 25% في بعض عمليات الحدادة.

التصنيع الإضافي كمكمل للمطروقات

في حين أن التصنيع الإضافي (AM) لا يمكنه تكرار بنية الألياف وكثافة المطروقات المصنوعة من سبائك الصلب، فإنه يتم استخدامه بشكل متزايد في التشكيلات ذات الشكل القريب من الشبكة والتي يتم تزويرها لاحقًا. هذا النهج الهجين يقلل من النفايات المادية من 60-70% نسب الشراء للطيران نموذجي في الحدادة التقليدية إلى أقل من 30% للأشكال المعقدة، مع الحفاظ على فوائد السلامة الهيكلية لعملية الحدادة. تعد مساحيق سبائك الفولاذ المستخدمة في تصنيع AM قطاعًا متخصصًا متناميًا، حيث تعكس تركيباتها بشكل وثيق درجات السبائك المطاوع الراسخة.

تصميم السبائك الحسابية

تسمح الآن أدوات الديناميكا الحرارية الحسابية المستندة إلى CALPHAD لعلماء المعادن بتصميم تركيبات جديدة من سبائك الفولاذ من خلال التنبؤ بمخططات الطور ودرجات حرارة التحول والتطور المجهري قبل ذوبان كيلوغرام واحد من الفولاذ. يعمل هذا النهج على تسريع دورة التطوير بشكل كبير لدرجات تشكيل سبائك الصلب الجديدة - مما يقلل الوقت من المفهوم إلى درجة الإنتاج المؤهلة من التقليدية 10-15 سنة إلى ما لا يقل عن 3-5 سنوات في بعض البرامج.

ما قبل：لا مقالة سابقةالتالي：316 مقابل 316L الفولاذ المقاوم للصدأ: شرح الاختلافات الرئيسية
المنتجات ذات الصلة

اتصل بنا الآن
