ما مدى قوة سبائك الصلب؟

سبائك الصلب أقوى بكثير من الفولاذ الكربوني العادي. اعتمادًا على الدرجة وحالة المعالجة الحرارية، تتراوح قوة الشد لسبائك الفولاذ من 600 ميجا باسكال إلى أكثر من 1900 ميجا باسكال ، مع قوة إنتاج تتراوح من حوالي 415 ميجا باسكال إلى 1600 ميجا باسكال أو أعلى. عندما يتم إنتاجها على شكل مطروقات من سبائك الصلب، يتم تعزيز هذه القيم بشكل أكبر من خلال تحسين الحبوب وبنية الألياف الاتجاهية التي تخلقها عملية الحدادة - مما يوفر عادةً قوة إجهاد أفضل بنسبة 10-30% مقارنة بنفس السبيكة في الشكل المصبوب أو المدرفل.

تغطي كلمة "سبائك الصلب" مجموعة واسعة من الفولاذ. ما يوحدهم هو الإضافة المتعمدة لعناصر صناعة السبائك - الكروم، والموليبدينوم، والنيكل، والفاناديوم، والمنغنيز، والسيليكون، أو مجموعات من هذه العناصر - بمستويات أعلى مما يحتوي عليه الفولاذ الكربوني القياسي. تخدم كل إضافة غرضًا محددًا: يزيد الكروم من الصلابة ومقاومة التآكل، ويحسن الموليبدينوم القوة عند درجات الحرارة العالية ويمنع التقصف، ويعزز النيكل المتانة عند درجات الحرارة المنخفضة، ويحسن الفاناديوم حجم الحبوب مع زيادة مقاومة التآكل. التأثير المشترك هو مادة تتفوق في الأداء على الفولاذ الكربوني في كل فئة ميكانيكية تقريبًا، على حساب ارتفاع أسعار المواد الخام ومتطلبات المعالجة الحرارية الأكثر تطلبًا.

أرقام قوة سبائك الصلب: ما تظهره البيانات فعليًا

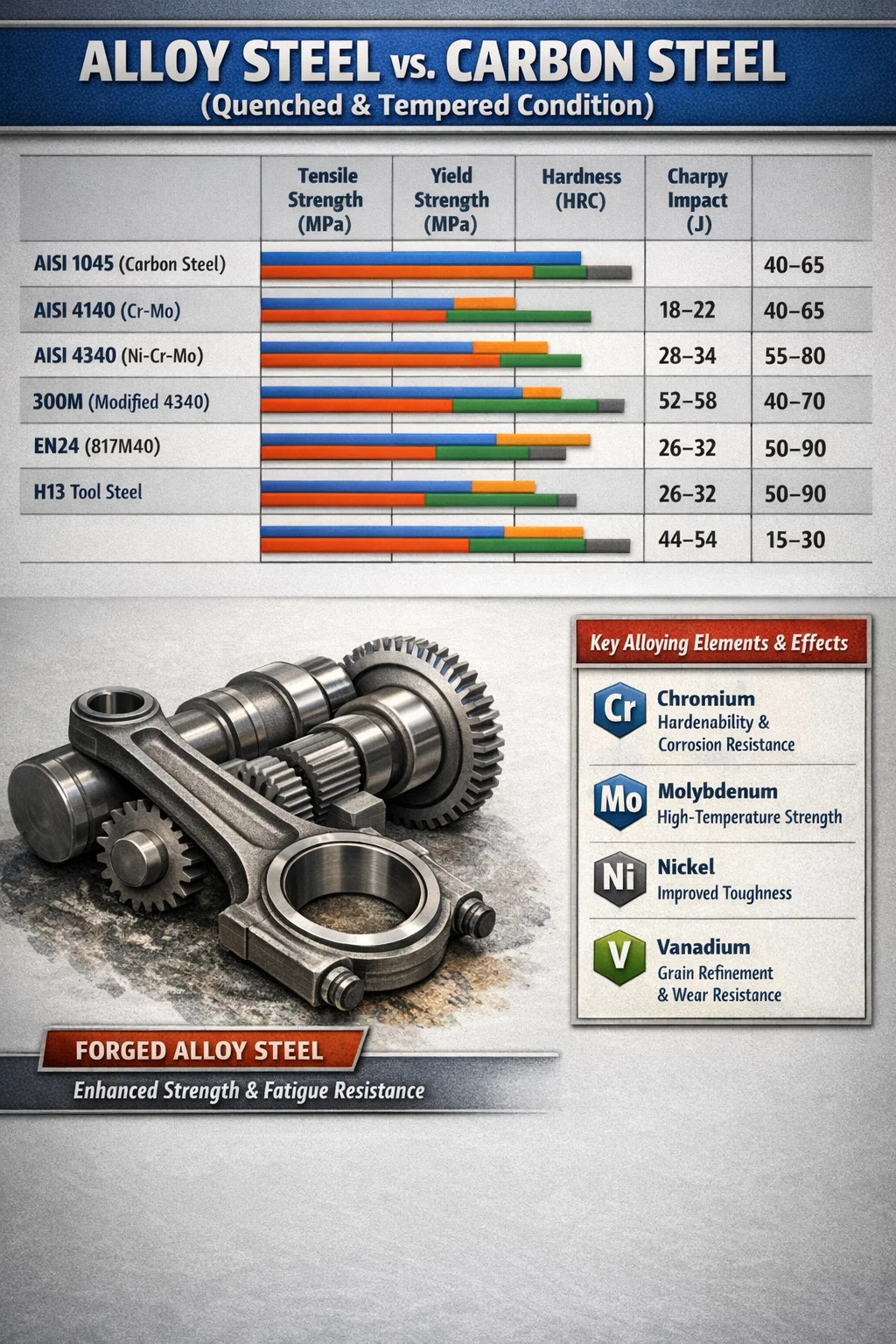

تختلف بيانات الخواص الميكانيكية لسبائك الفولاذ بشكل كبير اعتمادًا على الدرجة وحجم القسم وحالة المعالجة الحرارية. يقارن الجدول أدناه العديد من درجات سبائك الفولاذ المستخدمة على نطاق واسع في ظروف المعالجة الحرارية النموذجية إلى جانب الفولاذ الكربوني المرجعي للسياق.

هذه الأرقام مخصصة للقضبان القياسية أو المقاطع العرضية المطروقة التي يقل حجمها عن 100 مم. ستظهر المقاطع الأكبر خصائص أقل لأن قابلية الصلابة تحد من مدى انتظام تطور البنية المجهرية من خلال مادة سميكة - وهو عامل واضح بشكل خاص في الفولاذ الكربوني وأقل خطورة في درجات السبائك العالية مثل 4340.

لماذا المطروقات سبائك الصلب أقوى من سبائك الصلب المصبوب أو المدرفلة

تقوم عملية الحدادة بشيء لا يكرره أي من الصب أو الدرفلة بشكل كامل: فهي تجبر الفولاذ من خلال تشوه البلاستيك المتحكم فيه وهو ساخن، مما يغلق المسامية الداخلية، ويحسن حجم الحبوب، ويخلق تدفقًا مستمرًا للحبيبات يتبع هندسة الجزء النهائي. في المطروقات من سبائك الصلب، ينتج هذا المزيج خصائص ميكانيكية تتجاوز ما تحققه نفس السبيكة في أشكال المنتجات الأخرى.

الفرق العملي قابل للقياس. تُظهر المقارنات المنشورة بين سبائك الفولاذ 4340 المزورة والمصبوبة أن النسخة المزورة تحقق عادةً ما يلي:

• قوة إجهاد أعلى بنسبة 20-30% تحت التحميل الدوري
• مقاومة أفضل للصدمات بنسبة 15-25% (طاقة شاربي الممتصة)
• تحسين الليونة وتقليل المساحة في اختبار الشد
• اتساق أكبر بين قطع الاختبار المأخوذة من مواقع مختلفة داخل نفس الجزء

تعتبر ميزة تدفق الحبوب ذات أهمية خاصة بالنسبة للمكونات تحت التحميل المتناوب أو التحميل بالصدمات. يتمتع قضيب التوصيل أو العمود المرفقي المصنوع من سبائك الفولاذ المطروق بتدفق الحبوب دون انقطاع عبر نصف قطر الشرائح - حيث تبدأ تشققات التعب بالضبط. إن المكافئ المصبوب له اتجاه حبيبي عشوائي في تلك المواقع الحرجة، وهذا هو السبب في أن مهندسي السيارات والفضاء يحددون مطروقات سبائك الفولاذ بدلاً من المسبوكات لتطبيقات التعب ذات الدورة العالية.

تلبي المطروقات الفولاذية المصنوعة من سبائك الصلب المغلقة أو تتجاوز باستمرار الحد الأدنى من الخصائص الميكانيكية المحددة في معايير ASTM A668 وEN 10250 وAMS، في حين أن المسبوكات ذات التركيبات المتطابقة اسميًا غالبًا ما تتطلب تخفيضات في الدرجة أو تعديلات عامل الأمان لتظل ضمن حدود التصميم.

دور عناصر صناعة السبائك في قوة سبائك الصلب

يؤثر كل عنصر من عناصر صناعة السبائك في الفولاذ على القوة من خلال آليات معدنية متميزة. إن فهم هذه الآليات يفسر سبب استخدام مجموعات معينة من السبائك لأهداف قوة محددة.

الكروم (الكروم)

تتم إضافة الكروم إلى سبائك الفولاذ بتركيزات تتراوح من 0.5% إلى 18% (النطاق الأعلى هو منطقة الفولاذ المقاوم للصدأ). في سبائك الفولاذ الإنشائية والمطرقة، يزيد الكروم بنسبة 0.5-1.5% من قابلية الصلابة بشكل كبير - مما يعني إمكانية تصلب الفولاذ في أحجام المقاطع الأكبر بعد التبريد. كما أنها تشكل كربيدات مستقرة تعمل على تحسين مقاومة التآكل وترفع من مقاومة التقسية للفولاذ، وهو أمر بالغ الأهمية عندما يتم تقسية المطروقة في درجات حرارة أعلى لتلبية متطلبات المتانة دون فقدان الكثير من القوة.

الموليبدينوم (مو)

يعد الموليبدينوم أحد أكثر عوامل التصلب فعالية لكل وحدة وزن مضافة. حتى 0.15-0.30% Mo ينتج تحولًا كبيرًا في مخطط TTT (تحول درجة الحرارة الزمنية)، مما يسمح لمعدلات التبريد الأبطأ بتحقيق التحول الكامل للمارتنسيت في المطروقات الفولاذية الكبيرة. يمنع الموليبدينوم أيضًا التقصف المزاجي - وهو شكل من أشكال إضعاف حدود الحبوب الذي يؤثر على الفولاذ Ni-Cr المقسى في نطاق 375-575 درجة مئوية - مما يجعل درجات Mo الحامل مثل 4140 و4340 أكثر موثوقية لتطبيقات الأقسام الثقيلة.

النيكل (ني)

يزيد النيكل من المتانة عبر نطاق واسع من درجات الحرارة، بما في ذلك درجات الحرارة تحت الصفر حيث يصبح معظم الفولاذ الكربوني والسبائك المنخفضة هشًا. يمكن دفع عملية الانتقال من الكسر المرن إلى الكسر الهش (DBTT) لفولاذ النيكل بنسبة 9% إلى ما دون -196 درجة مئوية، ولهذا السبب يتم تحديد فولاذ سبائك النيكل لأوعية الضغط المبردة وتخزين الغاز الطبيعي المسال. عند مستوى 1.8% Ni الموجود في 4340، تتمثل الفائدة الأساسية في تحسين صلابة الكسر دون التضحية بقوة الخضوع - وهو مزيج يجعل 4340 من سبائك الفولاذ المطروقة اختيارًا قياسيًا لمعدات هبوط الطائرات والذخائر ومكونات مجموعة نقل الحركة عالية الأداء.

الفاناديوم (الخامس)

الفاناديوم هو مكرر قوي للحبوب وسابق للكربيد. بتركيزات منخفضة تصل إلى 0.05-0.15%، فإنه يثبت حدود حبيبات الأوستينيت أثناء التسخين، مما ينتج حجم حبيبات أدق بعد المعالجة الحرارية. الحبوب الدقيقة تعني قوة إنتاج أعلى (علاقة Hall-Petch) وصلابة محسنة في نفس الوقت - وهو مزيج نادر. يعد الفاناديوم عنصرًا أساسيًا في تصميم الفولاذ المصبوب بسبائك دقيقة (مثل 38MnVS6) حيث يوفر تصلبًا بالترسيب أثناء التبريد المتحكم فيه، مما يمكّن السبيكة من تلبية متطلبات القوة دون دورة منفصلة للتبريد والتلطيف.

المنغنيز (من)

يوجد المنغنيز في جميع سبائك الفولاذ ولكنه مرتفع فوق خط الأساس للفولاذ الكربوني (عادةً 0.6-1.8% من المنغنيز في درجات السبائك) لزيادة الصلابة وقوة الشد من خلال تقوية المحاليل الصلبة. كما أنه يجمع أيضًا مع الكبريت لتكوين شوائب MnS، وهو أمر مفيد في التصنيع. تؤدي مستويات المنغنيز العالية جدًا (أعلى من 12%) إلى إنشاء فولاذ أوستنيتي يعمل بسرعة كبيرة - وهو ملف تعريف مختلف تمامًا يستخدم في ألواح التآكل وأجزاء الكسارات بدلاً من المطروقات الفولاذية الدقيقة.

كيف تحدد المعالجة الحرارية القوة النهائية في المطروقات من سبائك الصلب

نادرًا ما تكون الحالة المزورة هي الحالة النهائية للمطروقات المصنوعة من سبائك الفولاذ المستخدمة في الخدمة الهيكلية. تتحكم المعالجة الحرارية بعد الحدادة في البنية المجهرية النهائية - ومعها التوازن بين القوة والصلابة والمتانة. يمكن تسليم نفس المطروقة 4140 عند قوة شد تتراوح من 700 ميجا باسكال (ملدن) إلى أكثر من 1400 ميجا باسكال (متصلبة ومخففة عند درجة حرارة منخفضة)، اعتمادًا كليًا على المعالجة الحرارية المحددة بعد التشكيل.

الإخماد والمزاج (سؤال وجواب)

هذه هي المعالجة الحرارية الأكثر شيوعًا للمطروقات المصنوعة من سبائك الصلب. يتم الأوستنيتيت المطروق (عادة عند 830-870 درجة مئوية لـ 4140، 800-845 درجة مئوية لـ 4340)، يتم تسقيه في الزيت أو الماء لتكوين المارتينسيت، ثم يتم تلطيفه عند درجة حرارة يتم التحكم فيها بين 150 درجة مئوية و650 درجة مئوية. درجة حرارة التقسية هي المتغير الأساسي الذي يتحكم في القوة النهائية: التقسية عند 200 درجة مئوية توفر أقصى صلابة ولكن صلابة تأثير ضعيفة؛ إن التقسية عند 600 درجة مئوية يضحي ببعض القوة ولكنه ينتج صلابة ممتازة. يحقق الحدادة 4340 المقسى عند 315 درجة مئوية قوة شد تبلغ حوالي 1650 ميجا باسكال؛ نفس الحدادة عند 595 درجة مئوية تنخفض إلى حوالي 1000 ميجا باسكال ولكنها توفر قيم طاقة تأثير أعلى بثلاث مرات.

التطبيع والمزاج

التطبيع - تبريد الهواء من درجة حرارة الأوستنيتي بدلاً من التبريد - ينتج بنية مجهرية بيرليتية أو باينية ذات قوة أقل من Q&T ولكن بخصائص أكثر تجانسًا عبر المقاطع العرضية الكبيرة. بالنسبة للمطروقات المصنوعة من سبائك الصلب الكبيرة جدًا مثل أعمدة التوربينات أو حواف أوعية الضغط حيث يكون التصلب من خلاله مستحيلًا فيزيائيًا، فإن المعالجة الحرارية القياسية هي التطبيع والمزاج، حيث تحقق قوة شد في نطاق 700-900 ميجا باسكال لدرجات مثل 4140 في المقاطع الثقيلة.

تصلب الهطول والشيخوخة

تحقق بعض سبائك الفولاذ - وخاصة الفولاذ المتآكل والدرجات غير القابلة للصدأ التي تصلب بالترسيب - قوتها الاستثنائية ليس من خلال تكوين المارتينسيت ولكن من خلال ترسيب المركبات المعدنية الدقيقة أثناء معالجة التعتيق الخاضعة للرقابة عند درجة حرارة 480-510 درجة مئوية. يمكن أن تصل المطروقات المصنوعة من سبائك الصلب Maraging 350 إلى قوة إنتاج تبلغ 2400 ميجا باسكال من خلال هذه الآلية، والتي تظل أعلى نطاق قوة يمكن تحقيقه في أي منتج فولاذي يتم تصنيعه على نطاق تجاري ويستخدم في التطبيقات الهيكلية.

قوة سبائك الصلب مقابل المواد الأخرى: مقارنات مباشرة

يساعد وضع قوة سبائك الفولاذ في سياق مقابل المواد الإنشائية الأخرى في تفسير سبب بقاءها الخيار المهيمن في تطبيقات الحدادة المطلوبة على الرغم من توفر سبائك التيتانيوم وسبائك الألومنيوم والمواد المركبة المتقدمة.

على أساس القوة المطلقة، فإن المطروقات المصنوعة من سبائك الصلب قادرة على المنافسة مع التيتانيوم وتتفوق بكثير على الألومنيوم والحديد الزهر. على أساس قوة محددة (القوة لكل وحدة وزن)، يتفوق التيتانيوم والألمنيوم عالي القوة على سبائك الفولاذ، ولهذا السبب تستخدم تصميمات الطيران التيتانيوم حيث يكون الوزن هو المحرك الأساسي. ومع ذلك، توفر المطروقات المصنوعة من سبائك الفولاذ ميزة التكلفة لكل وحدة قوة لا يمكن أن يضاهيها التيتانيوم على نطاق واسع ، ومعامل المرونة الأعلى (200 جيجا باسكال مقابل 114 جيجا باسكال للتيتانيوم) يعني انحرافًا أقل تحت الحمل - وهو أمر بالغ الأهمية للآلات الدقيقة، والتروس، وأي تطبيق حيث يكون استقرار الأبعاد تحت الضغط مهمًا.

تأثيرات حجم القسم على قوة تزوير سبائك الصلب

أحد الجوانب الأكثر أهمية عمليًا والتي لا تحظى بالتقدير الكافي لقوة سبائك الفولاذ هو كيفية تحللها مع زيادة حجم القسم. تحدد قابلية التصلب - قدرة الفولاذ على التقسية إلى مارتنسيت كامل عبر مقطعه العرضي - مقدار القوة القصوى النظرية التي يمكن تحقيقها فعليًا في مكون حقيقي.

يتمتع الفولاذ الكربوني 1045 بصلابة محدودة للغاية. في قضيب قطره 25 مم، ينتج عن التسقية في الماء بنية مجهرية شبه كاملة من مادة المارتنسيت وقريبة من القوة القصوى. في قضيب قطره 100 مم، يبرد القلب ببطء شديد بحيث لا يتحول إلى مارتنسيت، ويبقى على شكل بيرليت خشن مع قوة شد أقل بنسبة 30-40٪ من السطح. بقطر 200 مم، حتى سطح شريط 1045 قد لا يكون متصلبًا بشكل كامل.

تحافظ سبائك الفولاذ 4140 مع إضافات الكروم والموليبدينوم على صلابة أفضل بكثير. يمكن تحقيق التصلب من خلال المارتنسيت الموحد إلى قطر 75 مم تقريبًا في إخماد الزيت. 4340، مع محتوى النيكل المضاف، يمتد هذا إلى 100 مم أو أكثر في إخماد الزيت. بالنسبة للمطروقات المصنوعة من سبائك الفولاذ التي يزيد حجمها عن 200 مم في المقطع العرضي الحرج، تكون الدرجات المصممة خصيصًا للمقاطع الكبيرة - مثل 26NiCrMoV14-5 أو 34CrNiMo6 - مطلوبة لضمان استيفاء الحد الأدنى من مواصفات قوة الخضوع في جميع أنحاء القسم، وليس بالقرب من السطح فقط.

هذا هو السبب في أن المطروقات الكبيرة من سبائك الصلب المستخدمة في دوارات التوربينات، أو أعمدة الكرنك الثقيلة، أو أوعية ضغط المفاعل تستخدم درجات مواد مختلفة عن المكونات الأصغر: يجب أن تكون السبائك كافية لتحمل خصائص التصلب إلى الخط المركزي للمطرقة التي قد يبلغ قطرها 500 مم أو أكثر.

قوة التعب للمطروقات من سبائك الصلب: واقع التحميل الدوري

إن قوة الشد الثابتة وقوة الخضوع ليست المقاييس الوحيدة المهمة. معظم حالات الفشل الهيكلي في الخدمة لا تحدث بسبب حمل زائد واحد ولكن بسبب التعب - النمو التدريجي للشقوق تحت أحمال التدوير المتكررة تحت نقطة الخضوع الثابتة. هذا هو المكان الذي تظهر فيه المطروقات المصنوعة من سبائك الفولاذ المزايا التي لا تلتقطها أرقام قوة الشد البسيطة.

قوة الكلال (سعة الإجهاد التي يمكن أن تتحملها المادة لمدة 10⁷ دورات دون كسر) تتبع علاقة عامة مع قوة الشد للفولاذ حتى 1400 ميجاباسكال تقريبًا: حد الكلال يبلغ تقريبًا 0.45-0.50 ضعف قوة الشد. وهذا يعني أن تزوير سبائك الفولاذ 4140 بقوة شد تبلغ 1000 ميجا باسكال لديها حد تحمل يبلغ حوالي 450-500 ميجا باسكال - وهو ما يقرب من ضعف قدرة تزوير الفولاذ الكربوني 1045 عند قوة شد 600 ميجا باسكال.

أعلى من 1400 ميجاباسكال من قوة الشد، تنهار هذه النسبة البسيطة. تصبح المطروقات المصنوعة من سبائك الصلب عالية القوة حساسة بشكل متزايد للتشطيب السطحي والضغوط المتبقية ونظافة البنية الدقيقة. إن الحدادة 4340 عند 1600 ميجاباسكال مع تشطيب سطحي آلي لها حد إجهاد فعلي أقل بكثير من العينة المصقولة، لأن الخدوش السطحية تعمل كمكثفات للإجهاد. هذا هو السبب في أن المطروقات الفولاذية عالية الأداء المستخدمة في مجال الطيران ورياضة السيارات يتم طحنها بالرصاص بعد تصنيعها - يمكن لطبقة الضغط المتبقية الناتجة عن الصقل بالخردق أن تزيد من عمر الكلال بعامل 2-4 في ظل ظروف التحميل التمثيلية.

إن الجمع بين ممارسة الحدادة الخاضعة للرقابة والمعالجة الحرارية للحبوب الدقيقة وتنعيم السطح يمكن أن يدفع قوة الكلال الفعالة لسبائك الفولاذ 4340 إلى 700-800 ميجا باسكال - وهي القيمة التي تدفع تفضيل السيارات والفضاء للمكونات المطروقة على القضبان المُشكَّلة آليًا، حيث يكون تدفق الحبوب اعتباطيًا وتغيب طبقات الضغط السطحية.

درجات تزوير سبائك الصلب الرئيسية وملامح قوتها

إن فهم غلاف القوة العملي لدرجات تزوير سبائك الفولاذ المحددة الأكثر شيوعًا يمنح المهندسين مرجعًا عمليًا لاختيار المواد الأولية.

AISI 4140: العمود الفقري للأغراض العامة

4140 (0.38-0.43% C، 0.8-1.1% Cr، 0.15-0.25% Mo) هي درجة تزوير سبائك الفولاذ الأكثر استخدامًا على نطاق واسع في التطبيقات الصناعية والنفط والغاز العامة. في حالة Q&T، فإنه يوفر قوة شد تبلغ 900-1100 ميجا باسكال مع صلابة كافية لمعظم التطبيقات الميكانيكية. إنها المادة الافتراضية لأطواق الحفر، ومفاصل الأدوات، وأكمام التوصيل، والشفاه، والأعمدة متوسطة التحمل. إن قابليتها للتصنيع الممتازة في حالة التصلب المسبق (28-34 HRC) تجعلها عملية للمحلات التجارية التي تفتقر إلى القدرة على المعالجة الحرارية بعد التشغيل الآلي.

AISI 4340: التطبيقات الإنشائية عالية القوة

4340 (0.38-0.43% C، 1.65-2.00% Ni، 0.70-0.90% Cr، 0.20-0.30% Mo) يحتل الخطوة فوق 4140 في القوة والمتانة. تُعد إضافة النيكل عامل الاختلاف الرئيسي: فهي تعمل على توسيع نطاق الصلابة لتشمل أقسامًا أكبر وتحسن بشكل كبير من المتانة في درجات الحرارة المنخفضة. تعتبر المطروقات المصنوعة من سبائك الفولاذ 4340 هي المادة القياسية لمعدات هبوط الطائرات (عادةً عند شد 1930 ميجاباسكال لكل MIL-S-5000)، وأعمدة الكرنك شديدة التحمل في محركات الديزل الكبيرة، وأعمدة المحور عالية الأداء. إن صلابتها العميقة تجعلها الحد الأدنى المقبول للأجزاء المطروقة فوق المقطع العرضي 75 مم حيث تكون الخصائص الميكانيكية الكاملة مطلوبة طوال الوقت.

300 م: الفضاء الجوي فائق القوة

300M هو في الأساس 4340 معدل بـ 1.45-1.80% سيليكون و0.05-0.10% فاناديوم. تعمل إضافة السيليكون على تأخير تليين المارتينسيت أثناء التقسية، مما يسمح للفولاذ بالوصول إلى قوة شد أعلى من 1930 ميجا باسكال مع الحفاظ على قيم صلابة الكسر أعلى من 60 ميجا باسكال - وهو مزيج لا يمكن لـ 4340 تحقيقه بنفس مستوى القوة. تقريبًا كل محور معدات هبوط الطائرات التجارية والعسكرية التي تم إنتاجها منذ الستينيات كان عبارة عن 300 متر من سبائك الفولاذ. لقد جعلت أوراق اعتمادها من التعب والكسر في هذا التطبيق الحرج للسلامة منها غير قابلة للاستبدال فعليًا على الرغم من عقود من تطوير المواد المنافسة.

EN36 وEN39: سبائك الفولاذ المتصلبة للعلبة

يتم استخدام درجات كربنة النيكل والكروم هذه في المطروقات المصنوعة من سبائك الفولاذ حيث يجب أن يتعايش السطح الصلب جدًا والمقاوم للتآكل (60-64 HRC) مع قلب قوي ومقاوم للصدمات. بعد الحدادة، تضيف الكربنة أو نيترة الكربون الكربون إلى عمق 0.5-2.0 ملم على السطح. والنتيجة هي مكون يمتص أحمال الصدمات من خلال القلب الصلب بينما يقاوم إجهاد التلامس والتآكل على السطح - وهو المزيج الدقيق الذي تتطلبه التروس شديدة التحمل، وأعمدة الكامات، والأعمدة المحززة في معدات نقل الطاقة والتعدين.

H13 وH11: المطروقات الفولاذية لأدوات العمل الساخنة

H13 (5% كروم، 1.5% مو، 1% فولت) هو المعيار العالمي لأدوات العمل الساخنة. عندما يتم إنتاج H13 كعنصر مطروق بدلاً من قضيب، فإنه يستفيد من نفس مزايا تدفق الحبوب والكثافة الموصوفة لسبائك الفولاذ الإنشائية. تحقق إدخالات القالب H13 المطروقة لصب قوالب الألومنيوم فترة خدمة أطول بنسبة 20-40% من البدائل المصنعة من القضبان في مقارنات الإنتاج الموثقة، وذلك ببساطة لأن التشكيل يغلق المسامية الدقيقة ويحاذي توزيع الكربيد بشكل أكثر إيجابية. تبلغ صلابة H13 في الخدمة عادة 44-50 HRC، مما يوفر قوة خضوع للضغط تزيد عن 1600 ميجا باسكال عند درجة حرارة الغرفة، ويتم الاحتفاظ بها فوق 600 ميجا باسكال عند 600 درجة مئوية.

اختبار قوة تزوير سبائك الصلب والتحقق منها

لا يتم قبول مطالبات القوة الخاصة بالمطروقات المصنوعة من سبائك الفولاذ على أساس شهادات المواد وحدها في معظم التطبيقات المهمة. إن الاختبار المادي لكوبونات الاختبار المأخوذة من مطروقات الإنتاج - أو من الامتدادات التمثيلية المرتبطة بالتزوير - مطلوب بموجب معظم معايير المشتريات.

تشمل اختبارات التأهيل القياسية للمطروقات المصنوعة من سبائك الصلب ما يلي:

1. اختبار الشد في درجة حرارة الغرفة: يقيس قوة الشد القصوى، وقوة مقاومة (إنتاجية) تبلغ 0.2%، واستطالة%، وتقليل المساحة%. تميز هذه القيم الأربع الاستجابة الميكانيكية الثابتة بشكل كامل.
2. اختبار تأثير شاربي على شكل حرف V: يتم إجراؤه عند درجة حرارة محددة (غالبًا 0 درجة مئوية، -20 درجة مئوية، أو -40 درجة مئوية اعتمادًا على التطبيق)، ويقيس هذا الطاقة الممتصة بالجول ويؤكد أن المادة لا تعمل في منطقة التحول الهشة الخاصة بها.
3. صلابة برينل أو روكويل: وكيل سريع وغير مدمر لقوة الشد (شد 1 HBW ≈ 3.5 ميجا باسكال للفولاذ) يستخدم لفحص المطروقات قبل الاختبار المدمر وللتحقق من تجانس المعالجة الحرارية عبر الدفعة.
4. اختبار الموجات فوق الصوتية (UT): الفحص الحجمي للكشف عن العيوب الداخلية التي من شأنها أن تقلل من المقطع العرضي الفعال للحمل. تحدد مستويات القبول لكل ASTM A388 أو EN 10228-3 الحد الأقصى لحجم المؤشر المسموح به.
5. صلابة الكسر (K₁c): مطلوب للمطروقات الفضائية وسبائك الصلب النووية. يقيس عامل شدة الإجهاد الذي ينتشر عنده الشق بشكل غير مستقر، معبرًا عنه بـ MPa√m. 4340 عند 1380 ميجا باسكال يحقق الشد عادةً K₁c من 50-60 ميجا باسكال؛ 300 متر بنفس مستوى القوة يحقق 65-80 ميجا باسكال متر بسبب تعديل السيليكون.

في تطبيقات النفط والغاز التي تخضع لـ NACE MR0175، لا يعد اختبار الصلابة مجرد فحص للجودة - بل هو التحقق من السلامة، نظرًا لأن أي تزوير من سبائك الصلب يتجاوز 22 HRC (حوالي 760 ميجا باسكال) محظور في بيئات الخدمة الحامضة بسبب خطر التشقق الناتج عن إجهاد الكبريتيد. هذه هي إحدى الحالات التي يكون فيها الحد الأقصى للقوة المسموح بها أقل مما تستطيع المادة تحمله، مدفوعًا بالتشقق البيئي بدلاً من حدود التحميل الميكانيكية.

أداء القوة في العالم الحقيقي: المطروقات من سبائك الصلب في الخدمة

تُظهر بيانات الخصائص الميكانيكية المخبرية ما يمكن أن تحققه المطروقات المصنوعة من سبائك الفولاذ في ظل ظروف خاضعة للرقابة. إن ما يحدث في الخدمة الميدانية غالبًا ما يروي قصة أكثر اكتمالًا حول مزيج القوة ومقاومة التعب والمتانة التي تجعل من سبائك الفولاذ المطروقة الخيار السائد عبر الصناعات ذات الطلب العالي.

في مجموعات نقل الحركة للمركبات التجارية، تتراكم أعمدة الكرنك المصنوعة من سبائك الفولاذ بشكل روتيني لمسافة 800000 كيلومتر أو أكثر من الخدمة دون أي خلل في الكلال عند تصنيعها وفقًا للمواصفات. تظهر نفس هندسة العمود المرفقي المنتجة من الحديد الزهر العقدي - وهو بديل شائع لخفض التكلفة - فشل الكلال عند ثلث إلى نصف المسافة المقطوعة في ظل ظروف مماثلة، وهذا هو السبب في استمرار كل مصنع للمعدات الأصلية للشاحنات الثقيلة في تحديد سبائك الصلب المطروق لأعمدة الكرنك على الرغم من ارتفاع تكلفة المواد.

في قطاع النفط والغاز، تعمل مطروقات طوق الحفر المصنوعة من سبائك الصلب 4140 تحت أحمال الالتواء والثني والأحمال المحورية مجتمعة في مجموعات الحفرة السفلية، وتدور ملايين المرات على مدار عمر البئر. يعد معدل فشل طوق الحفر الموثق للمطروقات 4140 المعالجة حراريًا والتي تفي بمتطلبات API Spec 7-1 منخفضًا للغاية - وترجع غالبية حالات الفشل التي تحدث إلى المعالجة الحرارية غير المناسبة، أو تلف التآكل، أو التعامل مع الضرر بدلاً من الضعف المتأصل في المواد.

في قطاع توليد الطاقة، أثبتت المطروقات الدوارة الكبيرة المصنوعة من الفولاذ منخفض السبائك للتوربينات البخارية - عادةً ما بين 25 إلى 100 طن - عمر خدمة يتجاوز 40 عامًا في ظل التحميل الحراري والميكانيكي الدوري المستمر في محطات توليد الطاقة ذات الحمل الأساسي. يعد سجل الأداء نتيجة مباشرة للتحكم الصارم في التركيب، وتفريغ الغاز، والاختبار الميكانيكي الشامل الذي تخضع له المطروقات الكبيرة من سبائك الفولاذ قبل مغادرة منشأة الحدادة. لم يقترب أي طريق تصنيع آخر للدوارات بهذا الحجم والوزن من نفس سجل الموثوقية.
