英语
德语
阿拉伯语
محتوى
- 1 ما هو نوع من سبائك الصلب؟ الجواب المباشر
- 2 كيف يتم تصنيف الفولاذ على أنه سبيكة
- 3 ما يفعله كل عنصر صناعة السبائك في الواقع للصلب
- 4 المطروقات من سبائك الصلب: لماذا تعد عملية الطرق هي العملية الصحيحة لسبائك الصلب
- 5 الأنواع الرئيسية لسبائك الفولاذ وأدوارها الصناعية
- 6 عملية تزوير سبائك الصلب: من الخام إلى الجزء النهائي
- 7 الصناعات التي تعتمد على المطروقات سبائك الصلب
- 8 سبائك الصلب مقابل الفولاذ الكربوني مقابل الفولاذ المقاوم للصدأ: اختيار المادة المناسبة
- 9 المعالجة الحرارية للمطروقات من سبائك الصلب: فتح نطاق الملكية الكامل
- 10 مراقبة الجودة في المطروقات من سبائك الصلب: طرق الاختبار والمعايير
- 11 السوق العالمية والاتجاهات المستقبلية في سبائك الصلب والمطروقات
- 12 الأسئلة المتداولة حول سبائك الصلب والمطروقات من سبائك الصلب
ما هو نوع من سبائك الصلب؟ الجواب المباشر
الصلب هو في الأساس سبائك الحديد والكربون حيث يتراوح محتوى الكربون من 0.02% إلى 2.14% بالوزن. ويعمل هذا النطاق الضيق من الكربون على تحويل الحديد الخام الهش إلى مادة قادرة على مد الجسور، وإيواء التوربينات، وتشكيل العمود الفقري للبنية التحتية الحديثة. أبعد من هذا المزيج الأساسي من الحديد والكربون، سبائك الصلب يقدم عناصر صناعة السبائك الإضافية - مثل المنغنيز والكروم والنيكل والموليبدينوم والفاناديوم والسيليكون - لهندسة خصائص ميكانيكية وحرارية وكيميائية محددة لا يستطيع الفولاذ الكربوني العادي تحقيقها.
مصطلح "سبائك الصلب" دقيق وواسع النطاق. بالمعنى الدقيق للمعادن، يعتبر كل الفولاذ عبارة عن سبيكة لأنه يحتوي على عنصرين على الأقل. ولكن في الممارسة الصناعية، تشير عبارة "سبائك الصلب" على وجه التحديد إلى الفولاذ حيث تؤدي الإضافات المتعمدة لواحد أو أكثر من عناصر السبائك إلى دفع الأداء إلى ما هو أبعد من درجات الفولاذ الكربوني القياسية. عندما تتشكل هذه المادة من خلال قوة الضغط وهي ساخنة أو باردة، تكون النتيجة سبائك الصلب forgings — مكونات تُقدر بتدفقها الاتجاهي، ومتانتها الفائقة، ومقاومة التعب عبر بيئات الخدمة الصعبة.
كيف يتم تصنيف الفولاذ على أنه سبيكة
يقوم علماء المعادن بتصنيف السبائك على أساس المعدن الأساسي وطبيعة العناصر الإضافية. يقع الصلب ضمن عائلة أوسع من سبائك حديدية - السبائك التي يكون فيها الحديد العنصر السائد. داخل السبائك الحديدية، يرسم محتوى الكربون أول خط فاصل رئيسي:
ضمن عائلة الفولاذ، يحتفظ المعهد الأمريكي للحديد والصلب (AISI) وجمعية مهندسي السيارات (SAE) بنظام تصنيف معتمد على نطاق واسع. يحمل الفولاذ الكربوني تركيزات منخفضة من عناصر صناعة السبائك، في حين أن سبائك الفولاذ تتجاوز عمدًا تركيزات العتبة التالية (كما هو محدد بواسطة AISI) لأي عنصر منفرد: 1.65% منجنيز، 0.60% سيليكون، أو 0.60% نحاس ، أو تشمل الحد الأدنى المحدد من كميات الألومنيوم أو الكروم أو الكوبالت أو النيوبيوم أو الموليبدينوم أو النيكل أو التيتانيوم أو التنغستن أو الفاناديوم أو الزركونيوم.
هذا التصنيف له أهمية كبيرة في مجال المشتريات، وتأهيل إجراءات اللحام، وتخطيط المعالجة الحرارية، وإنتاج المطروقات سبائك الصلب . يجب أن يتعامل متجر الحدادة الذي يستخدم سبائك الصلب 4340 (درجة النيكل والكروم والموليبدينوم) بشكل مختلف تمامًا عن الفولاذ الكربوني 1045 العادي من حيث درجات حرارة التسخين المسبق ووسائط التبريد ودورات التقسية.
| الصلب Category | محتوى الكربون | عناصر صناعة السبائك الرئيسية | التطبيقات النموذجية |
|---|---|---|---|
| فولاذ منخفض الكربون | 0.02%-0.30% | من، سي (قاصر) | الصفائح المعدنية والأسلاك والعوارض الهيكلية |
| فولاذ متوسط الكربون | 0.30%-0.60% | من، سي | مهاوي، التروس، عجلات السكك الحديدية |
| فولاذ عالي الكربون | 0.60%-2.14% | من، سي | النوابض، أدوات القطع، سلك البيانو |
| سبائك الصلب منخفضة | 0.10%-0.50% | الكروم، النيكل، المو، V (إجمالي أقل من 5%) | أوعية الضغط، وخطوط الأنابيب، والمطروقات سبائك الصلب |
| فولاذ عالي السبائك (مثل الفولاذ المقاوم للصدأ) | يختلف | الكروم (> 10.5%)، ني، مو | المعدات الغذائية والأجهزة الطبية والبحرية |
ما يفعله كل عنصر صناعة السبائك في الواقع للصلب
إن فهم سبب صياغة الفولاذ بهذه الطريقة يتطلب معرفة ما يساهم به كل عنصر. هذه المعرفة ذات أهمية خاصة ل المطروقات سبائك الصلب ، حيث تعتمد البنية المجهرية النهائية على تفاعل كيمياء السبائك مع درجة حرارة الحدادة ونسبة الاختزال والمعالجة الحرارية اللاحقة.
الكربون
العنصر الأكثر تأثيرا. تؤدي كل زيادة بنسبة 0.10% في الكربون إلى زيادة قوة الشد بحوالي 65-70 ميجا باسكال مع تقليل الليونة. يشكل الكربون كربيد الحديد (Fe3C، سمنتيت)، الذي يصلب المصفوفة. عند المستويات الأعلى، تنخفض قابلية اللحام وصلابة التأثير بشكل حاد.
المنغنيز
موجود في جميع أنواع الفولاذ التجاري تقريبًا بنسبة 0.30%-1.80%. المنغنيز يزيل الكبريت من الذوبان، ويمنع الضيق الساخن. كما أنه يزيد من قابلية الصلابة - وهو العمق الذي يمكن أن يصل إليه الفولاذ - مما يجعله لا غنى عنه في درجات سبائك الفولاذ الإنشائية والمطروقات الثقيلة.
الكروم
تمت إضافته من 0.50% لأعلى من أجل الصلابة ومقاومة التآكل. عند مستويات أعلى من 10.5%، يشكل الكروم طبقة أكسيد سلبية ذاتية الشفاء، تحدد الفولاذ المقاوم للصدأ. في فولاذ الأدوات وفولاذ القالب، توفر كربيدات الكروم مقاومة استثنائية للتآكل. شائع في الفولاذ المحمل 52100 وفولاذ الأدوات H13.
نيckel
نيckel strengthens ferrite without reducing toughness, a rare combination. It is particularly effective at sub-zero temperatures, which is why nickel alloy steels (e.g., 9% Ni steel) are used for liquefied gas storage at -196°C. In سبائك الصلب forgings بالنسبة لمعدات الهبوط الفضائية أو تطبيقات الدفاع، يعد محتوى النيكل بنسبة 1.8%-4.0% أمرًا شائعًا (كما هو الحال في 4340 و300M).
موlybdenum
حتى الإضافات الصغيرة (0.15% - 0.30%) تحسن بشكل كبير قابلية الصلابة وتمنع التقصف المزاجي - وهو فقدان الصلابة الذي يحدث عند احتجاز بعض سبائك الفولاذ أو تبريدها ببطء خلال درجة حرارة تتراوح بين 250 درجة مئوية إلى 400 درجة مئوية. يعمل الموليبدينوم أيضًا على تحسين قوة درجات الحرارة المرتفعة، مما يجعله ضروريًا في الفولاذ المقاوم للزحف لمعدات توليد الطاقة.
الفاناديوم
مصفاة الحبوب. تثبت كربيدات الفاناديوم والنيتريدات حدود حبيبات الأوستينيت أثناء العمل الساخن والمعالجة الحرارية، مما يحافظ على البنية الدقيقة جيدة. يعمل حجم الحبوب الدقيقة على تحسين القوة والمتانة في نفس الوقت - وهي مقايضة يصعب تحقيقها بطريقة أخرى. يستخدم الفاناديوم في صناعة الفولاذ ذو السبائك الدقيقة، وأعمدة الكرنك المطروقة، وفولاذ الأدوات عالي السرعة.
سيlicon
يعمل السيليكون أيضًا كمزيل للأكسدة أثناء صناعة الفولاذ على تقوية الفريت. عند مستويات 1%-2%، يكون عنصر السبائك الأساسي في الفولاذ الزنبركي (على سبيل المثال، 9260) والفولاذ الكهربائي، حيث يقلل من خسائر القلب عن طريق زيادة المقاومة الكهربائية. يرفع السيليكون حد المرونة، وهذا هو السبب في أن النوابض اللولبية مصنوعة من سبائك الصلب المصنوعة من السيليكون والمنغنيز بدلاً من درجات الكربون العادية.
البورون
قوية بشكل غير عادي في الإضافات الصغيرة. ما يصل إلى 0.0005% - 0.003% من البورون يزيد من الصلابة بشكل كبير دون التأثير على الخواص الميكانيكية الأخرى. يسمح الفولاذ المعالج بالبورون (اللاحقة "B" في تسميات AISI، على سبيل المثال، 10B30) بتقليل العناصر الأكثر تكلفة مثل النيكل والموليبدينوم، مما يقلل التكلفة دون التضحية بقدرة التصلب.
المطروقات من سبائك الصلب: لماذا تعد عملية الطرق هي العملية الصحيحة لسبائك الصلب
لا يتم تصنيع جميع مكونات الفولاذ بشكل متساوٍ، حتى عندما تكون مصنوعة من كيمياء متطابقة. يحدد مسار التصنيع - الصب أو التصنيع من القضبان أو الحدادة - البنية الداخلية للجزء وبالتالي أدائه تحت الحمل. المطروقات سبائك الصلب تقديم مجموعة من المزايا الهيكلية التي لا يمكن لأي عملية أخرى تكرارها بشكل كامل.
تدفق الحبوب وقوة الاتجاه
عندما يتم تشكيل قطعة من سبائك الصلب، فإن التشوه البلاستيكي يعمل على محاذاة البنية الحبيبية للمعدن على طول محيط الجزء. وهذا ما يسمى تدفق الألياف أو تدفق الحبوب في العمود المرفقي المطروق، على سبيل المثال، تلتف الخطوط الحبيبية بشكل مستمر حول كل رمية ومجلة، متتبعة شكل المكون. يقوم العمود المرفقي المقطوع آليًا من مخزون القضبان بقطع خطوط الحبوب هذه، مما يترك الحبوب النهائية مكشوفة عند نقاط تركيز الضغط. النتيجة: أعمدة الكرنك المطروقة تدوم بشكل روتيني أكثر من نظيراتها المصنعة آليًا تحت تحميل الكلال المكافئ بعامل 2-3× في مقارنات اختبار الكلال المنشورة (ASM Handbook, Volume 14A, Metalwأوking: Bulk Forming).
القضاء على المسامية وتوحيد الكثافة
يحتوي الفولاذ المصبوب على مسامية انكماش متأصلة، ومسام غازية، وفصل شجيري - وكلها تخلق نقاط ضعف محلية. تنهار قوى الضغط في عملية التشكيل وتلحم هذه الفراغات. إن سبيكة من سبائك الفولاذ 4340 والتي تبدأ بمسامية قابلة للقياس تنتج تزويرًا بفراغات يمكن اكتشافها بالقرب من الصفر عن طريق الفحص بالموجات فوق الصوتية وفقًا لمعايير ASTM A388. وهذا أمر بالغ الأهمية في المكونات التي تحتوي على الضغط مثل أجسام الصمامات، حيث تكون مسارات التسرب الداخلية عبر المسامية غير مقبولة.
خصائص ميكانيكية متفوقة
المقارنة المباشرة تحكي القصة بوضوح:
| الملكية | 4340 تزوير سبائك الصلب (Q & T) | 4340 الصلب المصبوب (Q&T) |
|---|---|---|
| قوة الشد القصوى | 1,034–1,172 ميجا باسكال | 930-1000 ميجا باسكال |
| قوة العائد | 862-1000 ميجا باسكال | 760-860 ميجا باسكال |
| تأثير شاربي (CVN) | 54-81 ي عند -40 درجة مئوية | 27-41 ي عند -40 درجة مئوية |
| حد التعب (R = -1) | ~586 ميجا باسكال | ~448 ميجا باسكال |
| التخفيض في المساحة (٪) | 58-65% | 35-45% |
الدرجات المشتركة المستخدمة في المطروقات سبائك الصلب
- 4130 (كرومولي): 0.28-0.33% C، 0.80-1.10% Cr، 0.15-0.25% Mo. يستخدم في التركيبات الهيكلية للطائرات، والأقفاص، وإطارات الدراجات. قابلية اللحام الجيدة لسبائك الصلب.
- 4140: 0.38-0.43% C، 0.80-1.10% Cr، 0.15-0.25% Mo. الفولاذ منخفض السبائك الأكثر استخدامًا على مستوى العالم. تشمل المطروقات أطواق حفر حقول النفط، والتروس، والقوالب، والمثبتات.
- 4340: 0.38-0.43% C، 1.65-2.00% Ni، 0.70-0.90% Cr، 0.20-0.30% Mo. واحدة من سبائك الفولاذ الهيكلية الأكثر قدرة. يستخدم لمعدات هبوط الطائرات، والأعمدة المرفقية الكبيرة، ومكونات الذخائر التي تتطلب قوة عالية جدًا مع صلابة كافية.
- 8620: 0.18-0.23% C، 0.40-0.70% Ni، 0.40-0.60% Cr، 0.15-0.25% Mo. فولاذ مقوى. يتم بعد ذلك كربنة المطروقات أو نيتردتها بالكربون لإنتاج سطح صلب مقاوم للتآكل فوق قلب صلب. معيار للتروس الحلقية والترس.
- 52100: 0.93-1.05% كربون، 1.35-1.60% كروم. فولاذ يحمل الكروم عالي الكربون. يُستخدم بشكل حصري تقريبًا في محامل العناصر المتداول، حيث تكون صلابة السطح 60-64 HRC مطلوبة بعد التصلب.
- 300 م: 4340 معدل مع السيليكون الإضافي (1.45-1.80٪) والفاناديوم. يمكن تحقيق قوة الشد التي تزيد عن 1930 ميجا باسكال. تستخدم في المطروقات الهامة لسبائك الصلب في مجال الطيران حيث يكون الوزن والقوة في أعلى مستوياته.
الأنواع الرئيسية لسبائك الفولاذ وأدوارها الصناعية
تشمل الفئة الأوسع من سبائك الفولاذ عدة عائلات فرعية متميزة، تم تصميم كل منها لمجموعة محددة من متطلبات الأداء. هذه ليست مجرد ملصقات تسويقية، فكل نوع له فلسفة كيميائية مميزة ويتم معالجته حراريًا بشكل مختلف.
فولاذ عالي القوة ومنخفض السبائك (HSLA)
يحتوي فولاذ HSLA على أقل من 0.35% من الكربون وإضافات صغيرة من النيوبيوم أو الفاناديوم أو التيتانيوم أو النحاس - يبلغ إجماليها عادةً أقل من 2%. على الرغم من الكيمياء المتواضعة، يتم تحقيق قوة إنتاج تتراوح بين 350-700 ميجا باسكال من خلال تنقية الحبوب والتصلب بالترسيب بدلاً من التصلب. يتم استخدام درجات HSLA مثل A572 Grade 50 وA36 وAPI 5L X70 في الفولاذ الهيكلي للمباني والجسور وخطوط الأنابيب. إن قابليتها للحام وانخفاض تكلفتها مقارنة بسبائك الفولاذ التقليدية جعلتها مهيمنة في البناء منذ الستينيات. تقدر الرابطة العالمية للصلب (worldsteel.org) أن فولاذ HSLA يمثل حوالي 12٪ من إجمالي الفولاذ المنتج عالميًا.
الفولاذ المقاوم للصدأ
تم تحديده بواسطة الحد الأدنى من 10.5% كروم ، الفولاذ المقاوم للصدأ هو أعلى عائلة من الفولاذ عالي السبائك. يتفاعل الكروم مع الأكسجين الموجود في الغلاف الجوي ليشكل طبقة Cr2O3 بسمك نانومتر والتي تعمل على تخميل السطح ومنع المزيد من الأكسدة. تختلف الدرجات الرئيسية — 304، 316، 410، 17-4 PH — في محتوى النيكل، وإضافة الموليبدينوم، ومستوى الكربون. الدرجات الأوستنيتي (سلسلة 300) غير مغناطيسية وتوفر مقاومة ممتازة للتآكل؛ تتميز درجات المارتنسيت (سلسلة 400) بأنها قابلة للتصلب وتستخدم في أدوات المائدة والأدوات الجراحية والمطروقات المصنوعة من سبائك الصلب التي تتطلب الصلابة ومقاومة التآكل.
أداة الصلب
فولاذ الأدوات عبارة عن سبائك فولاذية مصممة لقطع أو تشكيل أو تشكيل مواد أخرى. إنها تحقق صلابة تتراوح بين 55-68 HRC من خلال نسبة عالية من الكربون (0.60%-2.30%) وعناصر صناعة السبائك التي تشكل كربيدات صلبة. يقسم تصنيف AISI فولاذ الأدوات إلى مجموعات: W (تصلب الماء)، O (تصلب الزيت)، D (فولاذ القالب)، H (العمل الساخن)، M (الموليبدينوم عالي السرعة)، و T (التنغستن عالي السرعة). H13، وهو عبارة عن فولاذ لأدوات العمل على الساخن بنسبة 5% من الكروم، هو مادة القالب القياسية لصب قوالب الألومنيوم وقوالب التشكيل الحراري. يحتوي الفولاذ عالي السرعة M2 وM4 على التنغستن والموليبدينوم والكروم والفاناديوم للاحتفاظ بالصلابة عند درجات حرارة القطع التي تزيد عن 600 درجة مئوية.
ماراجينج ستيل
عائلة فرعية غير عادية: يحتوي الفولاذ الماراج على نسبة منخفضة جدًا من الكربون (أقل من 0.03%) ولكنه يحتوي على 17%-19% نيكل، بالإضافة إلى الكوبالت والموليبدينوم والتيتانيوم. إنها تتقوى ليس من خلال مارتنسيت الكربون ولكن من خلال ترسيب المركبات المعدنية أثناء التعتيق عند حوالي 480 درجة مئوية. والنتيجة هي قوة شد تبلغ 1400-2400 ميجا باسكال مع صلابة للكسر أعلى بكثير من الفولاذ عالي الكربون عند القوة المكافئة. وتشمل الاستخدامات أغلفة محركات الصواريخ، ومطروقات الطائرات فائقة القوة، والأدوات الدقيقة لتصنيع المركبات الفضائية.
تحمل الصلب
يتطلب الفولاذ الحامل، في المقام الأول 52100 وM50، نظافة شديدة - يتم قياسها بأجزاء في المليون من الأكسجين والكبريت - لأن الشوائب غير المعدنية تعمل كمواقع لبدء تشققات التعب عند التلامس المتدحرج. تعد إعادة صهر القوس الفراغي (VAR) أو إعادة صهر الخبث الكهربائي (ESR) من طرق الإنتاج القياسية. يوفر الفولاذ الناتج، عند تصلبه إلى 60-64 HRC والأرضية الدقيقة، عمرًا لكلال التلامس المتداول يُقاس بمليارات دورات الإجهاد. يمثل الفولاذ المحمل أحد التطبيقات الأكثر تطلبًا لمراقبة جودة سبائك الفولاذ.
عملية تزوير سبائك الصلب: من الخام إلى الجزء النهائي
إنتاج المطروقات سبائك الصلب هي عملية تصنيع متعددة المراحل تتطلب التحكم الدقيق في كل خطوة. تتفاعل كيمياء الفولاذ، ونافذة درجة الحرارة للعمل، والمعدات المستخدمة، والمعالجة الحرارية المطبقة بعد ذلك لتحديد الخصائص النهائية.
تحضير المخزون
تصل سبائك الفولاذ إلى المسبك على شكل سبائك أو أزهار أو قضبان أو قضبان. بالنسبة للمطروقات المهمة في مجال الطيران أو قطاع الطاقة، ربما تم إنتاج الفولاذ عبر إعادة صهر القوس الفراغي (VAR) or إعادة صهر الخبث الكهربائي (ESR) لتقليل شوائب الكبريتيد ومحتوى الأكسجين إلى مستويات منخفضة للغاية. يتم فحص المواد الواردة بالموجات فوق الصوتية (حسب ASTM A388 أو ما يعادلها) ويجب أن تستوفي متطلبات الكيمياء والنظافة المحددة قبل بدء المعالجة.
التدفئة لتزوير درجة الحرارة
سبائك الفولاذ لها نطاقات محددة لدرجات حرارة الحدادة. بالنسبة لـ 4140، يكون نطاق الحدادة عادةً 1177 درجة مئوية إلى 982 درجة مئوية (2150 درجة فهرنهايت إلى 1800 درجة فهرنهايت) . يجب أن يكون التسخين بطيئًا وموحدًا في أفران الغاز أو المقاومة الكهربائية لتجنب التدرجات الحرارية التي قد تؤدي إلى تشقق البليت. يضمن وقت النقع أن يكون البليت في درجة حرارة موحدة في جميع أنحاء المقطع العرضي - وهو أمر بالغ الأهمية للمطروقات ذات القطر الكبير الذي يزيد عن 300 مم، حيث يحد الانتشار الحراري من سرعة تسخين القلب.
عملية تزوير
اعتمادًا على هندسة الجزء وحجم الإنتاج، يمكن إجراء الحدادة على مطرقة (هبوط الجاذبية، هوائي، أو ضربة مضادة)، أو مكبس ميكانيكي، أو مكبس هيدروليكي، أو طاحونة درفلة حلقية. تزوير القالب المفتوح تشكيل البليت بين قوالب مسطحة أو محيطية، وبناء تدفق الحبوب بشكل تدريجي - يستخدم للأعمدة الكبيرة، والأقراص، والأشكال المخصصة. تزوير القالب المغلق (قالب الانطباع). يضغط البليت الساخن إلى تجاويف القالب المتطابقة، مما ينتج عنه أجزاء شبه شبكية ذات تناسق أبعاد ممتاز وتشطيب سطحي.
التبريد المتحكم فيه
بعد التشكيل، يجب تبريد مكونات سبائك الفولاذ بطريقة محكمة لتجنب التشقق (بسبب التدرجات الحرارية) ولمنع تكوين مارتنسيت الصلب والهش. غالبًا ما يتم وضع المطروقات الكبيرة من سبائك الصلب في صناديق أو حفر معزولة، أو مدفونة في الرمال، أو تبريدها ببطء في الأفران. تعمل خطوة التلدين أو التطبيع هذه أيضًا على تجانس البنية المجهرية وتخفيف ضغوط الحدادة، وإعداد الجزء للمعالجة الحرارية اللاحقة أو التصنيع.

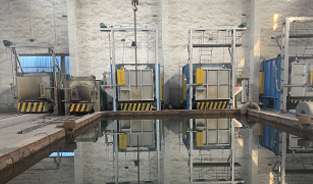

المعالجة الحرارية: الإرواء والمزاج
موst Alloy Steel forgings intended for structural service receive a الإخماد والمزاج (سؤال وجواب) المعالجة الحرارية. يتم إجراء الأوستنيتيت على الطرق - تسخينها إلى 845 درجة مئوية - 899 درجة مئوية لـ 4140، على سبيل المثال - ثم يتم إخمادها بسرعة في الزيت أو الماء أو البوليمر لتكوين المارتينسيت. يتم بعد ذلك تقوية المارتنسيت (إعادة تسخينه إلى 150 درجة مئوية - 650 درجة مئوية) لاستعادة الليونة والمتانة مع الاحتفاظ بمعظم الصلابة المكتسبة. درجة حرارة التخفيف هي الرافعة الأساسية لتحقيق التوازن بين القوة والمتانة: درجات الحرارة المنخفضة تؤدي إلى قوة أعلى؛ تؤدي درجات الحرارة المرتفعة إلى تقليل القوة ولكنها تعمل على تحسين صلابة التأثير.
التفتيش والاختبار
تخضع المطروقات المصنوعة من سبائك الفولاذ النهائية لفحص الأبعاد والاختبار الميكانيكي (الشد والصلابة وتأثير شاربي) والفحص غير المدمر (NDE) قبل التسليم. يكشف اختبار الموجات فوق الصوتية (UT) عن العيوب الداخلية؛ يكشف فحص الجسيمات المغناطيسية (MPI) عن الشقوق السطحية والقريبة من السطح. بالنسبة للمطروقات الفضائية، قد تشمل المتطلبات الإضافية فحص الاختراق، والتحقق من التحليل الكيميائي، ومراجعة سجلات المعالجة الحرارية. يتم تحديد معايير القبول حسب مواصفات العميل أو معايير الصناعة مثل AMS أو ASTM أو EN.
الصناعات التي تعتمد على المطروقات سبائك الصلب
إن الجمع بين الخواص الميكانيكية الفائقة وتوحيد الكثافة ومرونة التصميم يجعل المطروقات سبائك الصلب طريقة التصنيع المفضلة في كل قطاع صناعي للخدمة الشاقة تقريبًا. فيما يلي نظرة فاحصة على مكان ظهور هذه المكونات وسبب تحديد المطروقات على وجه التحديد.
الفضاء الجوي
يتم تحديد معدات الهبوط، وأعمدة المحرك، وأقراص التوربينات، وتجهيزات تثبيت الأجنحة، والأقواس الهيكلية في الطائرات بشكل روتيني على أنها مطروقات من سبائك الصلب في الدرجات 4340، أو 300M، أو 17-4 PH غير القابل للصدأ. إن الجمع بين القوة النوعية العالية (نسبة القوة إلى الوزن) وصلابة الكسر أمر غير قابل للتفاوض في المكونات الحرجة للطيران. على سبيل المثال، تستخدم معدات الهبوط لطائرة Boeing 737 مطروقات من سبائك الفولاذ 300M لأسطوانات دعامة الزيت الرئيسية.
السيارات
كرankshafts, connecting rods, camshafts, steering knuckles, wheel hubs, transmission gears, and CV joint components are major automotive Alloy Steel forgings. A typical 4-cylinder engine crankshaft forged from 1045 modified or 4140 steel weighs 9–14 kg and must endure torsional fatigue loads over the vehicle's lifetime. The global automotive forging market was valued at approximately USD 74.4 billion in 2022 (source: Grand View Research, 2023) and continues to grow alongside vehicle production rates.
النفط والغاز
يتم تصنيع أطواق الحفر، والمثبتات، ومفاصل الأدوات الدوارة، وشفاه رؤوس الآبار، وأجسام صمامات الضغط العالي في قطاع النفط والغاز من سبائك الصلب المطروق، في المقام الأول 4140، و4145H، و4340. وتتحكم مواصفات معهد البترول الأمريكي (API) API 7-1 وAPI 6A في متطلبات المواد والفحص لهذه المكونات، والتي يجب أن تتحمل ضغوط قاع البئر التي تتجاوز 138 ميجا باسكال (20000). psi) في بعض التطبيقات.
توليد الطاقة
تعد دوارات التوربينات البخارية، وأعمدة المولدات، وفوهات أوعية الضغط في محطات الطاقة الحرارية والنووية من بين أكبر المطروقات المنتجة من سبائك الفولاذ. قد يزن تزوير دوار توربين بخاري واحد أكثر من 100 طن ويتطلب شهورًا من المعالجة بدءًا من السبيكة وحتى المكون النهائي. يتم استخدام درجات مثل 26NiCrMoV14-5 (سبائك الفولاذ Cr-Mo-V) للخدمة في درجات الحرارة المرتفعة، حيث تكون مقاومة الزحف عند 500 درجة مئوية إلى 580 درجة مئوية لا تقل أهمية عن خصائص الشد في درجة حرارة الغرفة.
الدفاع والذخائر
تعتمد مسارات الدبابات، وكتل المدفعية، وبراميل البنادق، وألواح الدروع، ومطروقات هياكل الطائرات الصاروخية على سبائك الصلب. تحدد المواصفات العسكرية (MIL-SPEC) ومعايير الدفاع (DEF STAN) متطلبات الكيمياء والخواص الميكانيكية ومتطلبات الاختبار. يتم استخدام الدرجة 4340 لعجلات الخزان وعجلات القيادة، في حين يتم استخدام فولاذ الأداة H-11 (درجة العمل الساخن بنسبة 5٪ كروم) في براميل البندقية نظرًا لمزيجها من الصلابة العالية والثبات الحراري ومقاومة التآكل الناتج عن الغازات الدافعة.
سبائك الصلب مقابل الفولاذ الكربوني مقابل الفولاذ المقاوم للصدأ: اختيار المادة المناسبة
يتضمن اختيار المواد للمكون المطروق موازنة متطلبات الأداء مقابل التكلفة والتوفر وقابلية التصنيع. فيما يلي مقارنة مباشرة بين عائلات الفولاذ الهيكلي الثلاث الأكثر شيوعًا لمساعدة المهندسين والمشترين على اتخاذ خيارات مستنيرة.
- قوة الشد: 600-2000 ميجا باسكال حسب الدرجة والمعالجة الحرارية
- صلابة ممتازة من خلال المقاطع العرضية. مناسبة للمطروقات الكبيرة
- من جيد إلى صلابة تأثير ممتازة، خاصة مع إضافة النيكل
- يتطلب طلاءًا واقيًا أو طلاءًا في البيئات المسببة للتآكل
- التكلفة: متوسطة إلى عالية، اعتمادًا على محتوى السبائك
- الأفضل لـ: الطيران، والدفاع، وأدوات حقول النفط، ومجموعة نقل الحركة للسيارات، وتوليد الطاقة
- قوة الشد: 400-900 ميجا باسكال؛ محدودة بسبب الصلابة في أقسام كبيرة
- تنخفض قابلية الصلابة بسرعة مع حجم القسم الذي يزيد قطره عن 50 مم
- صلابة جيدة عند الكربون المنخفض المتوسط؛ هشة عند ارتفاع الكربون
- عرضة للصدأ. يتطلب حماية السطح
- التكلفة: الأقل بين الفولاذ الإنشائي
- الأفضل لـ: الآلات العامة، والأدوات اليدوية، والأجزاء الهيكلية غير الحرجة
- قوة الشد: 500-1,700 ميجا باسكال (درجات تصلب هطول الأمطار)
- مقاومة ممتازة للتآكل متأصلة في السبائك؛ لا حاجة للطلاء
- تظل الدرجات الأوستنيتي صعبة على درجات الحرارة المبردة
- ارتفاع تكلفة المواد الخام (محتوى النيكل والكروم)
- موre difficult to machine and forge than carbon or low-alloy grades
- الأفضل لـ: تجهيز الأغذية، والمكونات الطبية، والبحرية، والنباتات الكيميائية
عادة ما يتوقف القرار بين هذه العائلات المادية على مزيج من مستوى القوة المطلوب وحجم القسم وبيئة التآكل والميزانية . على سبيل المثال، قد يشير المشبك الصاعد تحت سطح البحر في بيئة المياه المالحة إلى تزوير مزدوج من الفولاذ المقاوم للصدأ، في حين سيتم تحديد قضيب حفر تعدين للخدمة الشاقة يعمل في بيئة غير قابلة للتآكل في 4140 من سبائك الفولاذ المطروقة بتكلفة أقل بكثير.
المعالجة الحرارية للمطروقات من سبائك الصلب: فتح نطاق الملكية الكامل
إحدى المزايا المميزة للمطروقات المصنوعة من سبائك الصلب مقارنة بالمواد المنافسة هي اتساع الخصائص التي يمكن تحقيقها من خلال المعالجة الحرارية. يمكن لنفس طريقة تزوير سبائك الفولاذ 4140 أن توفر قوة شد في أي مكان تتراوح من 620 ميجا باسكال (شديدة الصلابة، أقصى ليونة) إلى أكثر من 1380 ميجا باسكال (أقل صلابة، صلابة عالية) اعتمادًا على دورة المعالجة الحرارية. يشرح هذا القسم طرق المعالجة الحرارية الأولية وتأثيرها على الخواص النهائية.
التطبيع
تتضمن عملية التطبيع تسخين المطرقة إلى 40 درجة مئوية - 55 درجة مئوية فوق درجة الحرارة الحرجة العليا (Ac3)، مع الاحتفاظ بها حتى يتم الأوستندة الكاملة، ثم تبريدها بالهواء. والغرض من ذلك هو تحسين وتجانس بنية الحبوب بعد العمل الساخن. تظهر المطروقات المصنوعة من سبائك الفولاذ الطبيعية خواص ميكانيكية متسقة في جميع أنحاء القسم - وهو أمر مهم عندما يتم تشكيل المطروقات الكبيرة على نطاق واسع قبل المعالجة الحرارية النهائية. يتم استخدام التطبيع أيضًا كخطوة تحضيرية قبل الإخماد والتصلب أو تصلب الحالة.
الصلب
التلدين الكامل - الأوستنيت الذي يتبعه تبريد الفرن عند درجة حرارة 10 درجة مئوية إلى 30 درجة مئوية في الساعة - ينتج الحالة الأكثر ليونة والأكثر ليونة في سبائك الفولاذ. تعتبر قيم الصلابة التي تتراوح بين 150-200 HB نموذجية للصلب 4140. يتم تلدين المطروقات عندما تكون هناك حاجة إلى الحد الأقصى من قابلية التصنيع قبل الانتهاء من المعالجة الحرارية، أو عندما تكون هناك حاجة إلى تخفيف الضغط المتوسط بين عمليات المعالجة المتعددة.
الإخماد والمزاج (سؤال وجواب)
المعالجة الحرارية الأكثر شيوعا للهيكلية المطروقات سبائك الصلب . يتم إخماد الطرق الأوستنيتيتية بسرعة (في الزيت لمعظم سبائك الفولاذ، وفي الماء أو البوليمر لدرجات السبائك المنخفضة) لإنتاج بنية مجهرية مارتنسيتية، ثم يتم تلطيفها إلى توازن الصلابة/الصلابة المطلوب. العلاقة عكسية: درجات الحرارة المرتفعة تقلل من الصلابة ولكنها تزيد من صلابة تأثير شاربي. يحقق تزوير سبائك الفولاذ 4340 المقسى عند 200 درجة مئوية قوة شد تقترب من 1930 ميجا باسكال مع قيم تأثير CVN تبلغ ~ 14 J؛ عند 600 درجة مئوية، تنخفض قوة الشد إلى ~ 1,035 ميجا باسكال لكن CVN يرتفع إلى ~ 81 J (ASM Handbook، المجلد 4، المعالجة الحرارية).
تصلب الهيكل (الكربنة والنيترة)
تم تصميم سبائك الفولاذ منخفضة الكربون مثل 8620 و9310 و4320 عمدًا بمحتوى كربون أساسي منخفض جدًا بحيث لا يمكن تصلبه بشكل كبير، ولكن مع عناصر صناعة السبائك التي تزيد من صلابة العلبة المكربنة. بعد التشكيل والتصنيع، يتم تسخين الجزء في جو غني بالكربون عند درجة حرارة 900 درجة مئوية إلى 955 درجة مئوية لنشر الكربون في السطح إلى عمق يمكن التحكم فيه (عادة 0.5-2.5 ملم)، ثم يتم إخماده. والنتيجة هي سطح صلب مقاوم للتآكل (58-64 HRC) فوق قلب قوي مقاوم للصدمات - وهو بالضبط المزيج المطلوب في أسنان التروس وفصوص الكامة.
تخفيف التوتر
بعد التصنيع أو اللحام، يمكن تخفيف الضغط على المطروقات من سبائك الصلب عند درجات حرارة أقل من Ac1 (عادةً 550 درجة مئوية - 650 درجة مئوية لسبائك الفولاذ) لتقليل الضغوط المتبقية دون تغيير الصلابة أو القوة بشكل كبير. تمنع هذه الخطوة التشوه أثناء المعالجة الدقيقة، وتحسن استقرار الأبعاد، وتقلل من خطر التشقق الناتج عن التآكل الإجهادي أثناء الخدمة.
مراقبة الجودة في المطروقات من سبائك الصلب: طرق الاختبار والمعايير
جودة المطروقات سبائك الصلب غير مفترض - يتم التحقق منه من خلال برنامج منهجي للاختبار والتفتيش يبدأ بالمواد الخام الواردة ويستمر حتى التسليم النهائي. فيما يلي الطرق الرئيسية المستخدمة في مراقبة جودة الحدادة الحديثة.
يتحقق مطياف الانبعاث البصري (OES) أو مضان الأشعة السينية (XRF) من تطابق الكيمياء الحرارية مع الدرجة المحددة. يعد تحليل المغرفة وتحليل المنتج (من عملية التزوير نفسها) مطلوبين بموجب معظم مواصفات المواد. يشكل الكربون والكبريت والفوسفور مصدر قلق خاص: فالكبريت الذي يزيد عن 0.030% يؤدي إلى تدهور المتانة العرضية؛ الفوسفور فوق 0.035٪ يعزز التقصف.
يتم قياس صلابة روكويل (HRC)، أو برينل (HB)، أو فيكرز (HV) في مواقع محددة على المطروقة. بالنسبة للمكونات التي تم تصليدها، يؤكد انتقال الصلابة من السطح إلى النواة (بيانات Jominy للتبريد النهائي) على قابلية تصلب كافية. الصلابة هي المؤشر الأكثر اقتصادا لقوة الشد في الفولاذ المعالج بالحرارة.
طبقًا لمعيار ASTM A370، يتم تصنيع عينات الشد من إطالة (امتداد) للتزوير أو من حلقة اختبار مطروقة بشكل منفصل في نفس حالة المعالجة الحرارية. تم الإبلاغ عن قوة الشد القصوى، وقوة مقاومة بنسبة 0.2%، والاستطالة، وتقليل المساحة، ويجب أن تستوفي الحد الأدنى من القيم المحددة.
يتم كسر عينات Charpy ذات الشق V (10 × 10 × 55 مم لكل ASTM E23) عند درجات حرارة محددة لقياس متانة التأثير. بالنسبة للتطبيقات المهمة مثل مطروقات أوعية الضغط وفقًا للقسم الثامن من ASME، تعد اختبارات التأثير عند -40 درجة مئوية أمرًا روتينيًا. يتراوح الحد الأدنى لمتوسط متطلبات الطاقة الممتصة عادةً من 27 جول إلى 68 جول اعتمادًا على شدة التطبيق.
تنتقل الموجات الصوتية عالية التردد (1-10 ميجاهرتز) من خلال التزوير؛ تظهر انعكاسات العيوب الداخلية كمؤشرات على شاشة A-scan. ASTM A388 هي الطريقة القياسية للفحص بالموجات فوق الصوتية للمطروقات الفولاذية. تحدد معايير القبول الحد الأقصى المسموح به لحجم المؤشر وتكراره. يعد UT مهمًا بشكل خاص للكشف عن اللحامات الداخلية واللفائف والمسامية غير المرئية من السطح.
يستخدم MPI في سبائك الفولاذ من الحديد والمارتنسيت، ويكتشف الانقطاعات السطحية والقريبة من السطح من خلال تطبيق مجال مغناطيسي وجزيئات أكسيد الحديد. الشقوق، والدرزات، والطبقات التي تتقاطع مع السطح أو تقترب منه بشكل وثيق سوف تجذب الجسيمات، وتشكل مؤشرات مرئية. يحكم ASTM E709 MPI للمطروقات الفولاذية. يعد هذا الاختبار إلزاميًا بالنسبة لمعظم المطروقات المصنوعة من سبائك الصلب في تطبيقات الطيران والدفاع.
السوق العالمية والاتجاهات المستقبلية في سبائك الصلب والمطروقات
تعتبر أسواق سبائك الصلب والمطروقات كبيرة وعالمية وتتطور استجابة للكهرباء وضغوط الاستدامة والمتطلبات الصناعية الجديدة.
بلغ الإنتاج العالمي من الصلب الخام 1.888 مليون طن في 2022 (المصدر: الرابطة العالمية للصلب،worldsteel.org). ومن بين ذلك، هناك حصة كبيرة ومتنامية من السبائك والدرجات المتخصصة. تم تقييم سوق المكونات المزورة العالمية بحوالي 91.4 مليار دولار في 2022 ، مع توقعات بأن تتجاوز 130 مليار دولار أمريكي بحلول عام 2030 (Grand View Research, 2023)، مدفوعة في المقام الأول بالنمو في قطاعات السيارات والفضاء والطاقة المتجددة.
هناك العديد من الاتجاهات التي تعيد تشكيل الطلب على المطروقات سبائك الصلب :
- المركبات الكهربائية (EV): على الرغم من أن المحركات الكهربائية تعمل على التخلص من العمود المرفقي للمحرك، إلا أنها تقدم مكونات جديدة مزورة: أعمدة المحرك، وتجميعات تروس التخفيض، وإطارات مبيت البطارية، ومفاصل التعليق للمنصات الأثقل المحملة بالبطاريات. إن محتوى التطريق لكل مركبة كهربائية يمكن مقارنته أو قد يتجاوزه في المركبات ذات محركات الاحتراق الداخلي، فقط في المكونات المختلفة.
- الطاقة المتجددة: تتطلب توربينات الرياح البحرية مطروقات كبيرة من سبائك الصلب للأعمدة الرئيسية وحاملات الكواكب والتروس الحلقية وحواف البرج. قد تحتوي توربينة الرياح البحرية بقدرة 15 ميجاوات على أكثر من 50 طنًا من سبائك الفولاذ المطروقة في مجموعة نقل الحركة والوصلات الهيكلية.
- اقتصاد الهيدروجين: يتطلب تخزين وتوزيع الهيدروجين عالي الضغط مطروقات فولاذية نظيفة للغاية وقابلة للتقصف والهيدروجين. ويجري تطوير درجات جديدة تتميز بمقاومتها للتشقق الناتج عن الهيدروجين عند ضغوط أعلى من 700 بار.
- التصنيع المتقدم: يسمح برنامج المحاكاة (FEA لنمذجة عملية الحدادة، DEFORM، Simufact) لمهندسي الحدادة بتحسين تصميم القالب ومعلمات المعالجة افتراضيًا، مما يقلل من التجربة والخطأ ويحسن استخدام المواد. أصبح الآن التنبؤ بتدفق الحبوب والبنية المجهرية أمرًا روتينيًا في محلات الحدادة المتميزة.
- النهج الهجين للتصنيع الإضافي: تستكشف بعض محلات الحدادة طرقًا هجينة حيث يتم الانتهاء من التشكيلات المطروقة ذات الشكل القريب من الشبكة عن طريق ترسيب الطاقة الموجه (DED) لإضافة ميزات رقيقة الجدران، مما يقلل من نفايات التصنيع على مكونات سبائك الصلب المعقدة.
