英语
德语
阿拉伯语
محتوى
- 1 ما هي نقطة انصهار الفولاذ؟
- 2 لماذا تختلف نقطة انصهار الفولاذ كثيرًا؟
- 3 نقاط الانصهار حسب نوع الفولاذ
- 4 كيف يتم قياس درجة انصهار الفولاذ فعليًا؟
- 5 من الفرن إلى السبيكة: كيف يتم صهر الفولاذ فعليًا
- 6 نقطة الانصهار مقابل درجة حرارة الفشل الهيكلي
- 7 نقطة انصهار الفولاذ في الحدادة والتصنيع
- 8 نقطة الانصهار في اللحام والقطع مقارنة بالتزوير
- 9 كيف تقارن نقطة انصهار الفولاذ بالمعادن الأخرى
- 10 المفاهيم الخاطئة الشائعة حول نقطة انصهار الفولاذ
- 11 الأسئلة المتداولة
- 11.1 ما هي درجة الحرارة التي يذوب فيها الفولاذ بالدرجة المئوية؟
- 11.2 ما هي درجة الحرارة التي يذوب فيها الفولاذ بالفهرنهايت؟
- 11.3 هل تختلف درجة انصهار الفولاذ المقاوم للصدأ عن درجة انصهار الفولاذ الكربوني؟
- 11.4 لماذا يفشل الفولاذ الإنشائي في الحرائق قبل وقت طويل من ذوبانه؟
- 11.5 ما هو الفرق بين نقطة الانصهار ودرجة حرارة تزوير؟
- 11.6 هل يؤدي إضافة الكربون إلى رفع أو خفض درجة انصهار الفولاذ؟
- 11.7 لماذا يتم تحديد نقطة انصهار الفولاذ كنطاق بدلاً من رقم واحد؟
- 11.8 ما مدى سخونة حوض اللحام مقارنة بنقطة انصهار الفولاذ؟
- 11.9 هل تتغير درجة انصهار الفولاذ مع الضغط أو الارتفاع؟
ما هي نقطة انصهار الفولاذ؟
1370 درجة مئوية – 1540 درجة مئوية / 2500 درجة فهرنهايت – 2800 درجة فهرنهايت
الفولاذ لا يذوب عند درجة حرارة واحدة ثابتة. نظرًا لأن الفولاذ عبارة عن سبيكة من الحديد والكربون، وغالبًا ما يتم دمجها مع عناصر مثل الكروم أو النيكل أو المنغنيز أو الموليبدينوم، فإن درجة انصهاره تقع ضمن نطاق وليس عند رقم محدد واحد. تبدأ معظم درجات الفولاذ التجارية بالتحول إلى سائل في مكان ما بينهما 1370 درجة مئوية و1540 درجة مئوية (2500 درجة فهرنهايت إلى 2800 درجة فهرنهايت) ، مع تغيير القيمة بدقة اعتمادًا على التركيب الكيميائي الدقيق للصف المعني.
هذا النطاق مهم بما يتجاوز فضول علماء المعادن. تستخدمه المسابك لتحديد أهداف الفرن، ويستخدمه المصنعون لفهم مدى قرب عمليات اللحام أو القطع من التسييل الكامل، ويستخدمه المهندسون للحكم على كيفية تصرف الهيكل إذا تعرض للحرارة الشديدة. يمكن أن يؤدي التأرجح بمقدار مائة درجة في نقطة الانصهار إلى تغيير استهلاك طاقة الفرن، وخيارات البطانة المقاومة للحرارة، وحتى درجة الفولاذ المحدد لتطبيق معين.
هناك مصطلحان مرتبطان يستحقان الفصل مبكرًا. ال سوليدوس درجة الحرارة هي المكان الذي يبدأ فيه الذوبان، و سائل درجة الحرارة هي حيث يكون المعدن سائلاً بالكامل. بين هاتين النقطتين، يوجد الفولاذ في حالة مختلطة ومنصهرة جزئيًا والتي يطلق عليها مشغلو المسبك أحيانًا المنطقة الطرية. يتم اتخاذ قرارات الصب والصب مع وضع هذه المنطقة في الاعتبار، نظرًا لأن الصب المبكر جدًا يؤدي إلى مخاطر عدم اكتمال التدفق، بينما يؤدي ارتفاع درجة الحرارة إلى إهدار الطاقة ويمكن أن يعزز نمو الحبوب مما يضعف المنتج النهائي.
النظر في مثال عملي. يعمل ورشة تصنيع هيكلية تقوم بقطع الألواح الفولاذية باستخدام شعلة وقود أوكسي مع درجة حرارة لهب أعلى بكثير من نقطة الانصهار، ولهذا السبب تسيل حافة القطع لفترة وجيزة وتتطاير بواسطة تيار الأكسجين. على النقيض من ذلك، يقوم المسبك الذي يصب كتلة المحرك بتسخين المعدن عمدًا بهامش متواضع فقط فوق درجة حرارة السائل، لأن الحرارة الزائدة الزائدة تهدر الوقود ويمكن أن تؤدي إلى تدهور عملية الصب النهائية. نفس الخاصية الفيزيائية، نقطة الانصهار، تدفع قرارين تشغيليين مختلفين تمامًا اعتمادًا على العملية.
لماذا تختلف نقطة انصهار الفولاذ كثيرًا؟
يذوب الحديد النقي عند درجة حرارة يمكن التنبؤ بها نسبيًا تبلغ 1538 درجة مئوية (2800 درجة فهرنهايت). في اللحظة التي يتم فيها إدخال الكربون وعناصر صناعة السبائك الأخرى، يبدأ هذا العدد في التحول. يغير كل عنصر الشبكة البلورية للمعدن بشكل مختلف قليلاً، والتأثير التراكمي هو ما ينتج نطاق الانصهار الواسع الذي يمكن رؤيته عبر عائلة الفولاذ.
الكربون
وحتى الزيادات الصغيرة في محتوى الكربون تقلل من درجة الانصهار بشكل ملحوظ. إن رفع الكربون من حوالي 0.05% إلى 2.0% يمكن أن يخفض نقطة الانصهار بما يزيد عن 100 درجة مئوية، وهذا هو السبب في أن فولاذ الأدوات عالي الكربون يذوب بشكل عام عند درجات حرارة أقل من الفولاذ الطري منخفض الكربون.
الكروم
الكروم is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
نيckel
نيckel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
المنغنيز
المنغنيز is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
موlybdenum
موlybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
سيlicon
سيlicon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
الشوائب النزرة مهمة أيضًا. يمكن للكبريت والفوسفور المتبقي من المواد الخام إذا لم يتم تكريرهما بشكل صحيح، أن يقلل من سلوك الذوبان الفعال عند حدود الحبوب ويساهم في ظاهرة تسمى القصر الساخن، حيث يصبح المعدن هشًا وعرضة للتشقق عند درجات حرارة العمل العالية حتى قبل أن يقترب من نقطة انصهاره. وهذا هو أحد الأسباب التي تجعل صناعة الصلب الحديثة تركز كثيرًا على التحكم الدقيق في مستويات العناصر المتبقية بدلاً من تتبع الإضافات الأولية لصناعة السبائك فقط.
إن الفكرة العملية لأي شخص يختار مادة هي أن عبارة "نقطة انصهار الفولاذ" هي في الحقيقة اختصار لعائلة ذات قيم وثيقة الصلة. هناك ملفان يجلسان جنبًا إلى جنب على أرضية المستودع، أحدهما من الفولاذ الطري والآخر من الفولاذ عالي الكربون، يمكن أن يكون لهما نقاط انصهار تختلف بما يزيد عن 100 درجة مئوية على الرغم من وصف كلاهما بشكل صحيح على أنهما من الفولاذ.
نقاط الانصهار حسب نوع الفولاذ
يجمع الجدول أدناه عائلات الفولاذ الشائعة ونطاقات الصهر المرتبطة عادةً بكل منها. تعكس هذه الأرقام مراجع الصناعة العامة بدلاً من ورقة مواصفات مطحنة واحدة، لذا تأكد دائمًا من القيم الدقيقة مقابل البيانات المعتمدة لدرجة حرارة أو درجة معينة قبل أن تصبح جزءًا من عملية حسابية مهمة.
| نوع الصلب | نقطة الانصهار (درجة مئوية) | نقطة الانصهار (درجة فهرنهايت) |
|---|---|---|
| فولاذ منخفض الكربون (معتدل). | 1410 – 1530 | 2570 – 2785 |
| فولاذ متوسط وعالي الكربون | 1410 – 1530 | 2570 – 2785 |
| الفولاذ المقاوم للصدأ | 1375 – 1530 | 2500 – 2785 |
| سبائك الصلب منخفضة | ≈ 1432 | ≈ 2610 |
| سبائك الصلب عالية | ≈ 1415 | ≈ 2600 |
| أداة الصلب | 1400 – 1425 | 2550 - 2600 |
| الفولاذ الهيكلي | ≈ 1425 | ≈ 2600 |
لاحظ كيف أداة الفولاذ والفولاذ الهيكلي تقعان في مستوى أقل قليلاً من شريط الفولاذ الكربوني الأوسع. يحمل فولاذ الأدوات نسبة أعلى من الكربون وعناصر صناعة السبائك الإضافية التي تسحب نقطة الانصهار إلى الأسفل، ويتم صياغة الدرجات الهيكلية من أجل قابلية اللحام والمتانة بدلاً من تحمل درجات حرارة الفرن الأعلى.
ومن الجدير بالذكر أيضًا أنه ضمن أي فئة واحدة، لا يتم توزيع النطاق بالتساوي. يعتبر الفولاذ الطري 1020 والفولاذ عالي الكربون 1095 من الفولاذ الكربوني من الناحية الفنية، ومع ذلك فإن درجة الكربون الأعلى ستظل ثابتة باتجاه الطرف السفلي من النطاق بينما تستقر الدرجة الأصغر حجمًا في الطرف العلوي. يجب على أي شخص يحدد إعدادات الفرن لمجموعة مختلطة من الخردة أو المخزون أن يأخذ في الاعتبار هذا الانتشار بدلاً من افتراض درجة حرارة متوسطة واحدة ستناسب كل قطعة على حد سواء.
كيف يتم قياس درجة انصهار الفولاذ فعليًا؟
أرقام نقطة الانصهار لا تأتي من التخمين. يعتمد علماء المعادن ومختبرات المواد على مجموعة من التقنيات الراسخة لتحديد درجات حرارة المواد الصلبة والسائلة لتركيبة معينة من الفولاذ.
التحليل الحراري التفاضلي
يتم تسخين عينة صغيرة إلى جانب مادة مرجعية خاملة، ويتم تتبع الفرق في درجة الحرارة بين الاثنين. تكشف النقطة التي تمتص فيها عينة الفولاذ الحرارة الزائدة لتغيير الطور عن نقاط الصلابة والسائل بدقة.
قياس الحرارة الضوئية
في أفران الإنتاج، تقوم البيرومترات الضوئية غير المتصلة بقراءة الطاقة الإشعاعية المنبعثة من الفولاذ المنصهر أو شبه المنصهر لتقدير درجة حرارة السطح دون أن يلمس المسبار المعدن مباشرة، وهو أمر ضروري بالنظر إلى مدى سرعة استهلاك المزدوجات الحرارية بواسطة الفولاذ السائل.
المزدوجات الحرارية الغمر
يتم غمس مجسات مزدوجة حرارية مضحية يمكن التخلص منها مباشرة في الفولاذ المنصهر للحصول على قراءة مختصرة. يتم استخدام كل مسبار مرة واحدة ويتم التخلص منه، نظرًا لأن الحرارة تدمر طرفه، لكن القراءة دقيقة للغاية لهذا القياس الفردي.
مرجع مخطط المرحلة
بدلًا من قياس عينة فيزيائية في كل مرة، كثيرًا ما يستعين المهندسون بمخطط طور الحديد والكربون ومخططات الطور الخاصة بالسبائك، والتي ترسم كيفية تحول درجات حرارة المواد الصلبة والسائلة مع تغير التركيب، مما يسمح بالتنبؤ بسلوك الذوبان من خلال كيمياء معروفة.
تجمع أفران الإنتاج عادةً بين العديد من هذه الطرق. قد يراقب البيرومتر البصري المستمر الاتجاهات العامة طوال فترة الحرارة، في حين تؤكد الانخفاضات الحرارية المزدوجة الدورية درجة حرارة الحمام الفعلية عند نقاط القرار الرئيسية مثل قبل النقر على الفرن مباشرة.
من الفرن إلى السبيكة: كيف يتم صهر الفولاذ فعليًا
إن فهم مكان تأثير نقطة الانصهار عبر الإنتاج يساعد في تفسير سبب التعامل مع الرقم كمعلمة تشغيل حرجة بدلاً من كونه حقيقة أساسية.
فرن القوس الكهربائي (EAF)
يتم تحميل خردة الفولاذ في وعاء مبطن بالحرارة وصهرها باستخدام أقواس كهربائية يتم ضربها بين أقطاب الجرافيت الكبيرة والشحنة. يتم دفع درجات حرارة الحمام بشكل مريح فوق نقطة السائل، غالبًا إلى نطاق 1600 درجة مئوية إلى 1700 درجة مئوية، لضمان الذوبان الكامل وإتاحة الوقت لتنقية التفاعلات قبل النقر.
فرن الأكسجين الأساسي (BOF)
موlten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
فرن الحث
تستخدم أفران الحث، الشائعة في المسابك التي تنتج دفعات أصغر أو السبائك المتخصصة، المجالات الكهرومغناطيسية لتسخين الشحنة مباشرة، مما يوفر تحكمًا دقيقًا في درجة الحرارة مناسب تمامًا لضرب هدف شديد الحرارة فوق نقطة السائل.
في كل حالة، يتم ضبط درجة حرارة الحمام المستهدفة باستخدام نقطة السائل المحددة للسبائك كأرضية، بالإضافة إلى هامش الحرارة الزائدة الذي يمنح المشغل وقت العمل للصب وإضافات السبائك وفقدان درجة الحرارة أثناء النقل إلى قالب أو عجلة مستمرة. قد تؤدي الحرارة الزائدة جدًا إلى تعرض الفولاذ للتصلب جزئيًا قبل أن يصل إلى القالب؛ الكثير من النفايات يهدر الطاقة ويمكن أن يزيد من التآكل الحراري.
نقطة الانصهار مقابل درجة حرارة الفشل الهيكلي
~1370-1540 درجة مئوية
درجة الحرارة التي يتحول عندها الفولاذ فيزيائياً من الحالة الصلبة إلى الحالة السائلة. يتطلب الوصول إلى هذه النقطة فرنًا أو مصدرًا حراريًا شديدًا ومستمرًا.
~500-600 درجة مئوية
نطاق درجة الحرارة الذي يبدأ فيه الفولاذ الحامل بفقدان القوة الكافية بحيث لا يتمكن من دعم حمله المصمم بشكل آمن، قبل وقت طويل من اقتراب المعدن من المنصهر.
يعد هذا التمييز أحد أكثر النقاط التي يساء فهمها فيما يتعلق بسلوك الفولاذ. لا تحتاج العارضة الفولاذية إلى الذوبان حتى تفشل. يحتفظ الفولاذ الإنشائي عادةً بجزء بسيط فقط من قوة خضوعه في درجة حرارة الغرفة بمجرد تجاوزه ما يقرب من 500 إلى 600 درجة مئوية، ولهذا السبب تركز هندسة الحماية من الحرائق على إبقاء الفولاذ تحت تلك العتبة بدلاً من أن يكون أقل من نقطة انصهارها. يعمل المهندس المعماري أو المهندس المصمم لمقاومة الحريق برقم مختلف تمامًا عن عامل المسبك الذي يسكب الفولاذ المنصهر في القالب.
تحميل يغير الصورة أيضا. يمكن للعضو المحمل بخفة أن يتحمل درجات حرارة أعلى من العضو المثقل قبل أن يتشوه، وبالتالي فإن درجة حرارة الفشل الدقيقة لأي عنصر هيكلي معين تعتمد على مقدار الوزن الذي يحمله بالنسبة إلى قدرته المقدرة، وليس على رقم عالمي واحد.
هذه الفجوة بين نقطة الانصهار والفشل الوظيفي تفسر أيضًا سبب وصف الفولاذ في كثير من الأحيان بأنه يفقد قوته تدريجيًا بدلاً من أن يفشل مرة واحدة. بين 200 درجة مئوية و300 درجة مئوية تقريبًا، يحتفظ معظم الفولاذ الكربوني تقريبًا بكل قوته في درجة حرارة الغرفة. ومن هناك إلى أعلى، ينحني منحنى القوة إلى الأسفل بمعدل متسارع، وبالتالي فإن الفرق بين 500 درجة مئوية و600 درجة مئوية مهم أكثر بكثير للحسابات الهيكلية من نفس الفجوة البالغة مائة درجة بالقرب من درجة حرارة الغرفة.

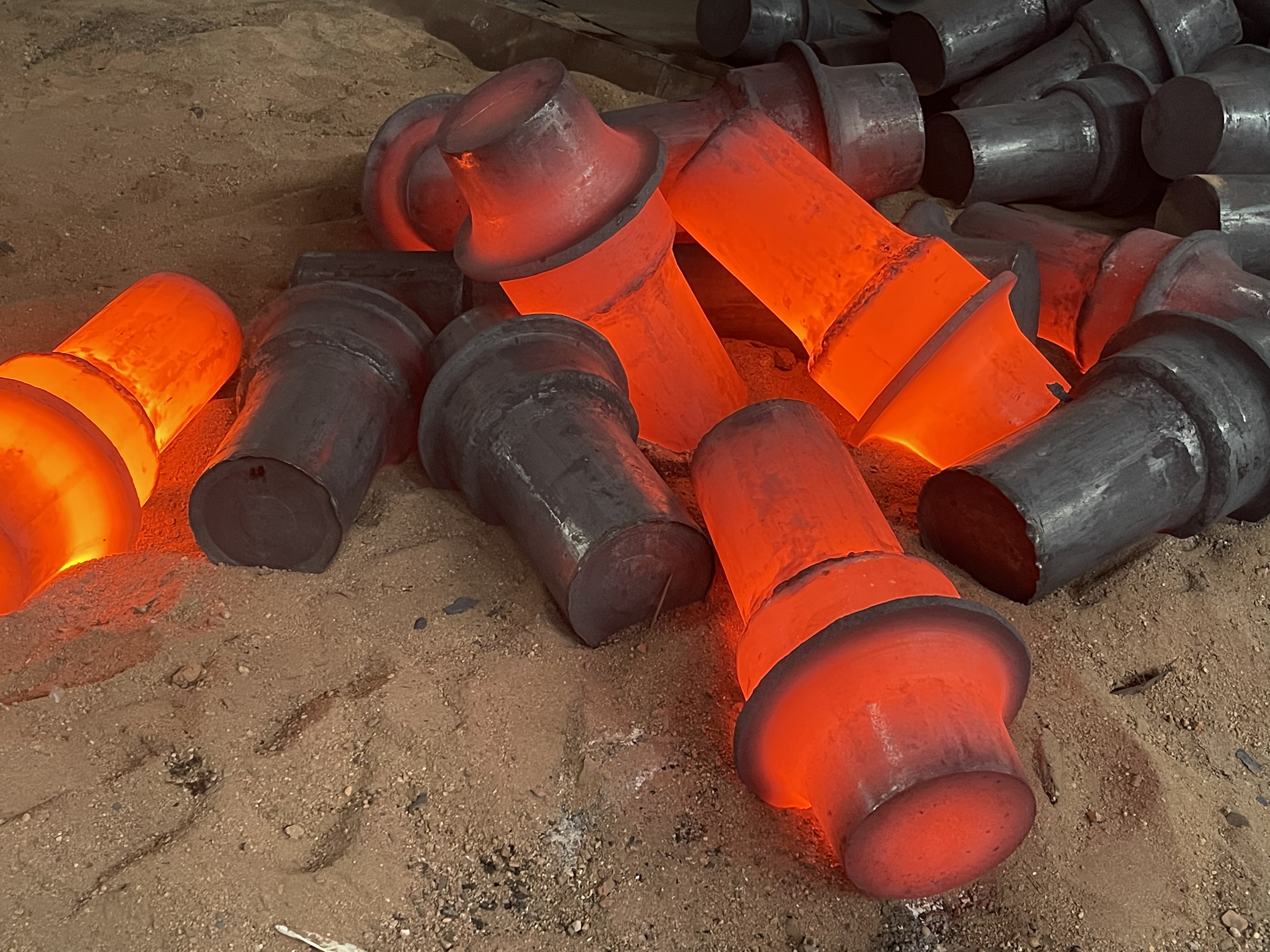

نقطة انصهار الفولاذ في الحدادة والتصنيع
نقطة الانصهار ليست الرقم الأكثر أهمية في أرضية ورشة الحدادة. ما يهم هو تزوير نافذة درجة الحرارة ، وهو شريط يقع بشكل مريح تحت نطاق الانصهار بحيث يكون المعدن ساخنًا بدرجة كافية لإعادة تشكيله عن طريق الطرق أو الضغط، ولكنه لا يقترب أبدًا من التسييل.
تسخين البليت
يتم تسخين مخزون الفولاذ في الفرن باتجاه نطاق العمل الساخن، والذي يُشار إليه عادة بحوالي 1100 درجة مئوية إلى 1250 درجة مئوية (حوالي 2000 درجة فهرنهايت إلى 2300 درجة فهرنهايت) للعديد من درجات الكربون والسبائك، وهو أقل بكثير من نطاق الانصهار الموضح سابقًا في هذه المقالة.
النقع لدرجة حرارة موحدة
يتم الاحتفاظ بقطعة الشغل عند درجة حرارة كافية حتى تتمكن الحرارة من اختراق المقطع العرضي لها بشكل متساوٍ، مما يؤدي إلى تجنب الموقف الذي يكون فيه السطح قابلاً للتشغيل ولكن القلب لا يزال باردًا نسبيًا ومقاومًا للتشوه.
تزوير الصلب تحت الضغط
تعمل المطارق أو المكابس أو معدات الدرفلة على إعادة تشكيل الفولاذ المرن ولكن الصلب إلى الشكل المطلوب. إن البقاء جيدًا تحت نقطة الانصهار يحافظ على بنية الحبوب سليمة، وهو جزء من سبب تقدير الأجزاء المطروقة لقوتها مقارنة مع نظيراتها المصبوبة.
تبريد متحكم فيه
بعد التشكيل، يتم تبريد الجزء بطريقة خاضعة للرقابة، وأحيانًا مع المعالجة الحرارية اللاحقة، للحفاظ على الخواص الميكانيكية التي تم تصميم عملية الحدادة لتحقيقها.
إن فهم الفجوة بين درجة حرارة الحدادة ونقطة الانصهار يفسر الكثير عن سبب تصميم معدات الحدادة بهذه الطريقة. توجد أدوات التحكم في الفرن، والبيرومترات، وإجراءات وقت النقع للحفاظ على قطعة العمل بأمان داخل نافذة الحدادة. تجاوز تلك النافذة وانجرف نحو نطاق الذوبان، وسيرتفع بشكل حاد خطر احتراق الفولاذ، وبنية الحبوب الخشنة، والتشقق أثناء التشكيل. وهذا هو أحد الأسباب التي تجعل المتاجر ذات الخبرة تتعامل مع بيانات نقطة الانصهار ليس كهدف تشغيلي، ولكن كسقف صلب للبقاء بعيدًا عنه أثناء أي عملية عمل ساخنة.
تزوير الساخنة مقابل تزوير الباردة
تحدث معظم عمليات تشكيل الفولاذ على الساخن، في نافذة درجة الحرارة الموصوفة أعلاه، لأن الفولاذ الساخن يتشوه بقوة أقل بكثير من الفولاذ في درجة حرارة الغرفة ويعاد بلورته أثناء عمله، مما يتجنب تراكم الإجهاد الداخلي. وعلى النقيض من ذلك، فإن الطرق البارد يقوم بتشكيل الفولاذ عند درجة حرارة الغرفة أو بالقرب منها، اعتمادًا على ليونة المعدن بدلاً من الحرارة. لا يرتبط التطريق على البارد بمناقشة نقطة الانصهار بالمعنى المباشر، ولكن من الجدير بالذكر لأن الاختيار بين التطريق على الساخن والبارد هو في حد ذاته مدفوع جزئيًا بكيفية تغير خصائص درجة معينة من الفولاذ مع اقترابها من حدودها الحرارية أو بقائها بعيدًا عنها.
العيوب الشائعة المرتبطة بارتفاع درجة الحرارة أثناء الحدادة
عندما يسمح مشغل الفرن للمخزون بالزحف بالقرب من نطاق الذوبان، تميل مجموعة من العيوب المتوقعة إلى الظهور. ينتج نمو الحبوب بنية داخلية خشنة تقلل من المتانة. يمكن أن يؤدي الذوبان الأولي عند حدود الحبوب، والذي يسمى أحيانًا بالحرق، إلى إتلاف المادة بشكل دائم حتى لو لم يسيل الجزء الأكبر من القطعة بشكل واضح. يتسارع تكوين القشور مع ارتفاع درجة الحرارة، مما يؤدي إلى إهدار المواد وتعقيد عملية التشطيب النهائية. يعد التعرف على هذه العلامات مبكرًا جزءًا من السبب وراء بقاء التحكم في درجة حرارة الفرن ومراقبته محورًا رئيسيًا في عمليات الحدادة.
نقطة الانصهار في اللحام والقطع مقارنة بالتزوير
يقع اللحام والقطع الحراري في الطرف المقابل لطيف درجة الحرارة من الحدادة. وحيثما يتعمد الحدادة تجنب نطاق الذوبان، فإن اللحام يعتمد على الوصول إليه، محليا على الأقل، لصهر قطعتين من الفولاذ معا.
أثناء اللحام بالقوس، يتجاوز حوض اللحام المباشر عادةً نقطة الانصهار السائبة للفولاذ الأساسي بهامش كبير، نظرًا لأن القوس نفسه يحترق عند عدة آلاف من الدرجات ويساعد التسخين الموضعي على ضمان الاندماج الكامل بين المعدن الأصلي ومواد الحشو. وهذا حدث ضيق وموضعي للغاية، على عكس ذوبان الفرن حيث تصل الشحنة بأكملها إلى درجة الحرارة. قد يظل المعدن الأساسي المحيط الذي يقع على مسافة قصيرة فقط من حوض اللحام قريبًا من درجة حرارة الغرفة، ولهذا السبب يقدم اللحام تدرجات حرارية شديدة الانحدار ولماذا يعد التحكم في مدخلات الحرارة ومعدل التبريد أمرًا أساسيًا جدًا لجودة اللحام.
تعمل عمليات القطع الحراري مثل قطع الوقود بالأكسجين والقطع بالبلازما بشكل مشابه، حيث تدفع شقًا ضيقًا من الفولاذ إلى ما بعد نقطة انصهاره بحيث يمكن إخراجه كخبث منصهر، بينما تظل اللوحة المحيطة غير متأثرة هيكليًا إلى حد كبير، بصرف النظر عن المنطقة الضيقة المتأثرة بالحرارة.
كيف تقارن نقطة انصهار الفولاذ بالمعادن الأخرى
يساعد وضع الفولاذ جنبًا إلى جنب مع المعادن الصناعية الشائعة الأخرى على وضع سلوك ذوبانه في السياق، خاصة لأي شخص يختار بين المواد لتطبيق درجة حرارة عالية.
| معدن | نقطة الانصهار (درجة مئوية) | نقطة الانصهار (درجة فهرنهايت) |
|---|---|---|
| الرصاص | ≈ 327 | ≈ 621 |
| الزنك | ≈ 420 | ≈ 788 |
| الألومنيوم | ≈ 660 | ≈ 1221 |
| النحاس | ≈ 1085 | ≈ 1985 |
| الحديد النقي | ≈ 1538 | ≈ 2800 |
| الصلب (النطاق العام) | 1370 – 1540 | 2500 - 2800 |
| التيتانيوم | ≈ 1668 | ≈ 3034 |
| التنغستن | ≈ 3422 | ≈ 6192 |
يتواجد الفولاذ بشكل مريح فوق الألومنيوم والنحاس، وهو ما يفسر سبب احتياج الألومنيوم والنحاس إلى طاقة فرن أقل بكثير للذوبان ويستخدمان بشكل شائع عندما تكون درجات حرارة المعالجة المنخفضة ميزة. ينصهر التيتانيوم عند درجة حرارة أعلى بشكل ملحوظ من معظم درجات الفولاذ، ويقع التنغستن في فئة خاصة به، ولهذا السبب يتم اختيار التنغستن للخيوط والمكونات التي يجب أن تتحمل الحرارة الشديدة والمستدامة التي من شأنها تسييل الفولاذ تمامًا.
ومن المثير للاهتمام أن نقطة انصهار الفولاذ قريبة من درجة انصهار الحديد النقي وفي معظم تركيبات السبائك أقل بقليل. يتوافق هذا مع المبدأ المعدني العام الذي ينص على أن صناعة السبائك لعنصر ما تؤدي دائمًا إلى خفض درجة انصهاره مقارنة بالمعدن الأساسي النقي، وهو النمط الذي ينطبق على معظم أنظمة السبائك الشائعة، وليس فقط الفولاذ.
المفاهيم الخاطئة الشائعة حول نقطة انصهار الفولاذ
يمتلك الفولاذ نقطة انصهار واحدة محددة، بنفس الطريقة التي يتجمد بها الماء عند درجة الصفر المئوي بالضبط.
الواقعالفولاذ عبارة عن سبيكة، لذا فهو ينصهر عبر نطاق محدد من خلال درجات حرارة الصلابة والسائل، والتي تتغير مع التركيب بدلاً من الجلوس عند رقم ثابت واحد.
يصبح الهيكل الفولاذي خطيرًا فقط عندما يبدأ في الذوبان.
الواقعيفقد الفولاذ الإنشائي حصة كبيرة من قدرته على التحمل عند درجة حرارة تتراوح بين 500 إلى 600 درجة مئوية، أي أقل بمئات الدرجات من نطاق انصهاره، لذا فإن خطر الفشل يرتفع قبل وقت طويل من وصول المعدن إلى السائل.
يتمتع الفولاذ المقاوم للصدأ دائمًا بنقطة انصهار أعلى من الفولاذ الكربوني العادي لأنه مادة متميزة.
الواقعيتداخل النطاقان بشكل كبير، واعتمادًا على الدرجات الدقيقة التي تتم مقارنتها، يمكن أن يكون لبعض الفولاذ الكربوني نقطة انصهار أعلى من بعض درجات الفولاذ المقاوم للصدأ.
يتطلب التشكيل تسخين الفولاذ بالقرب من نقطة الانصهار لجعله ناعمًا بدرجة كافية للتشكيل.
الواقعيبقى الحدادة بشكل متعمد أقل بكثير من نطاق الذوبان، وعادةً ما يكون أقل من 100 درجة مئوية إلى 300 درجة مئوية، نظرًا لأن العمل بالقرب من التسييل يدمر بنية الحبوب ويزيد من خطر التشقق.
الأسئلة المتداولة
ما هي درجة الحرارة التي يذوب فيها الفولاذ بالدرجة المئوية؟
تذوب معظم درجات الفولاذ التجارية في درجة حرارة تتراوح بين 1370 درجة مئوية و1540 درجة مئوية، ويعتمد الرقم الدقيق على محتوى الكربون ووجود عناصر صناعة السبائك الأخرى مثل الكروم أو النيكل أو المنغنيز.
ما هي درجة الحرارة التي يذوب فيها الفولاذ بالفهرنهايت؟
في فهرنهايت، يُترجم نفس النطاق إلى ما يقرب من 2500 درجة فهرنهايت إلى 2800 درجة فهرنهايت، ويتحول مرة أخرى إلى حد ما اعتمادًا على الدرجة المحددة ومحتواها من السبائك.
هل تختلف درجة انصهار الفولاذ المقاوم للصدأ عن درجة انصهار الفولاذ الكربوني؟
يتداخل النطاقان بشكل كبير. تتراوح درجة حرارة الفولاذ المقاوم للصدأ عادةً بين 1375 درجة مئوية و1530 درجة مئوية، في حين تقع درجة حرارة الفولاذ الكربوني عادةً بين 1410 درجة مئوية و1530 درجة مئوية، وبالتالي فإن الفرق بين الفولاذ المقاوم للصدأ ودرجة الكربون المحددة عادة ما يكون أصغر مما يتوقعه الناس.
لماذا يفشل الفولاذ الإنشائي في الحرائق قبل وقت طويل من ذوبانه؟
وتنخفض القدرة على التحمل بشكل حاد عندما يمر الفولاذ بحوالي 500 درجة مئوية إلى 600 درجة مئوية، وهي درجة حرارة أقل بكثير من نطاق الانصهار. لا يزال الفولاذ صلبًا عند هذه النقطة، لكنه فقد الكثير من القوة بحيث لا يمكنه الاستمرار في دعم حمله المصمم.
ما هو الفرق بين نقطة الانصهار ودرجة حرارة تزوير؟
نقطة الانصهار هي حيث يتحول الفولاذ إلى سائل كامل. درجة حرارة الحدادة هي نافذة عمل منخفضة، تتراوح عادةً بين 1100 درجة مئوية إلى 1250 درجة مئوية للعديد من الدرجات، ويتم اختيارها خصيصًا للبقاء بعيدًا عن نطاق الذوبان مع الاستمرار في جعل المعدن ناعمًا بدرجة كافية لإعادة تشكيله.
هل يؤدي إضافة الكربون إلى رفع أو خفض درجة انصهار الفولاذ؟
إضافة الكربون يقلل من نقطة الانصهار. يؤدي المحتوى العالي من الكربون إلى انخفاض نطاق الانصهار، وهو جزء من سبب ذوبان الفولاذ عالي الكربون بشكل عام عند درجات حرارة أقل إلى حد ما من الفولاذ الطري منخفض الكربون.
لماذا يتم تحديد نقطة انصهار الفولاذ كنطاق بدلاً من رقم واحد؟
الفولاذ عبارة عن سبيكة، وليس عنصرًا نقيًا، لذلك ليس لديه نقطة انصهار واحدة ثابتة كما هو الحال مع الحديد النقي. تتغير درجات الحرارة الصلبة والسائلة مع المزيج المحدد من عناصر الكربون والسبائك في كل درجة.
ما مدى سخونة حوض اللحام مقارنة بنقطة انصهار الفولاذ؟
يعمل حوض اللحام القوسي النموذجي أعلى بكثير من نطاق الذوبان بالجملة للفولاذ الأساسي، غالبًا حوالي 1600 درجة مئوية أو أعلى في منطقة القوس المباشرة، نظرًا لأن العملية تحتاج إلى حرارة فائقة كافية لضمان الاندماج الكامل بين المعدن الأساسي والحشو.
هل تتغير درجة انصهار الفولاذ مع الضغط أو الارتفاع؟
تتغير نقطة الانصهار قليلاً مع الضغط بالمعنى الديناميكي الحراري الصارم، ولكن التأثير صغير بدرجة كافية في الظروف الجوية العادية بحيث لا يكون عاملاً عمليًا في عمليات الفرن أو الحدادة أو اللحام اليومية.
