英语
德语
阿拉伯语
محتوى
- 1 ما هي العناصر المصنوعة من الفولاذ: الإجابة المباشرة
- 2 الحديد والكربون: العنصران الأساسيان
- 3 عناصر صناعة السبائك الشائعة المضافة إلى الفولاذ
- 4 العناصر النزرة والمتبقية التي لا تزال مهمة
- 5 كيف تشكل العناصر البنية المجهرية الداخلية للصلب
- 6 صناعة الصلب والتكرير: كيف يتم التحكم في محتوى العنصر
- 7 كيف يتصرف محتوى العنصر أثناء عملية تزوير الفولاذ
- 8 تكوين العناصر عبر درجات الفولاذ الشائعة
- 9 عائلة الفولاذ المقاوم للصدأ: شرح اختلافات العناصر
- 10 أداة فولاذية وعناصر سبائك عالية الأداء
- 11 مكافئ الكربون: جمع العناصر في رقم واحد
- 12 ما أهمية التحكم الدقيق في العناصر بالنسبة للأجزاء الفولاذية المطروقة؟
- 13 الأسئلة المتداولة
- 13.1 ما هو العنصر الوحيد الأكثر أهمية في الفولاذ إلى جانب الحديد؟
- 13.2 هل يمكن أن يوجد الفولاذ بدون الكربون على الإطلاق؟
- 13.3 لماذا يحتوي الفولاذ المقاوم للصدأ على الكثير من الكروم؟
- 13.4 هل المحتوى العالي من السبائك يعني دائمًا فولاذًا أقوى؟
- 13.5 لماذا تحدد الأجزاء المزورة النسب المئوية الدقيقة للعناصر بدلاً من مجرد اسم الدرجة؟
- 13.6 ماذا يحدث إذا كان محتوى الكبريت في الفولاذ مرتفعًا جدًا قبل التشكيل؟
- 13.7 هل تم إدراج محتوى الحديد في ورقة مواصفات الفولاذ؟
- 13.8 لماذا تضيف بعض الدرجات البورون بينما يعمل الكروم والموليبدينوم بالفعل على تحسين الصلابة؟
- 13.9 ما الفرق بين المنتج المدرفل على الساخن والمنتجات المطروقة المصنوعة من نفس درجة الفولاذ؟
- 13.10 كيف يقرر المهندسون عناصر صناعة السبائك التي يجب تحديدها لجزء جديد مزور؟
ما هي العناصر المصنوعة من الفولاذ: الإجابة المباشرة
الصلب هو في الأساس سبيكة من الحديد والكربون حيث يشكل الكربون عادةً ما بين 0.02% و2.14% من الوزن الإجمالي. بالإضافة إلى هذين العنصرين الأساسيين، تحتوي معظم الفولاذ التجاري أيضًا على المنغنيز والسيليكون والفوسفور والكبريت بكميات متفاوتة، إلى جانب عناصر صناعة السبائك المضافة عمدًا مثل الكروم والنيكل والموليبدينوم والفاناديوم والنحاس والبورون والتيتانيوم والنيوبيوم. في الفولاذ الكربوني العادي، يمثل الحديد ما يقرب من 98٪ إلى 99.5٪ من المادة، بينما في درجات السبائك المستخدمة في تزوير الصلب ومكونات الآلات الثقيلة، يمكن أن ينخفض محتوى الحديد إلى 70% أو أقل بمجرد خلط الكروم والنيكل وعناصر أخرى بنسب أعلى. يحدد المزيج الدقيق للعناصر ما إذا كانت مجموعة من الفولاذ ستصبح لوحة هيكلية ناعمة، أو فولاذ أدوات مقوى، أو فولاذ مقاوم للصدأ مقاوم للتآكل، أو سبيكة مطروقة مصممة لتحمل الضغط الميكانيكي الشديد.
إن فهم هذا التركيب العنصري مهم لأن كل عنصر إضافي يغير سلوك الفولاذ أثناء الصهر والدحرجة والتزوير. يحتاج المشتري الذي يقوم بشراء فلنجات أو أعمدة أو تروس مزورة إلى معرفة ليس فقط اسم الدرجة ولكن نطاقات النسبة المئوية الفعلية لكل عنصر، نظرًا لأن هذه الأرقام تملي الصلابة والليونة وقابلية اللحام وقابلية التشغيل الآلي ومقاومة التآكل على المدى الطويل. من الناحية العملية، لا توجد درجتان من درجات حرارة الفولاذ متطابقتان كيميائيًا حتى العلامة العشرية الأخيرة، ولهذا السبب تصدر المطاحن سجل تكوين خاص بالحرارة لكل دفعة تخرج من الفرن.
يستعرض الجزء المتبقي من هذا الدليل كل عنصر على حدة، ويشرح كيفية تفاعل هذه العناصر بمجرد تسخين الفولاذ وتشكيله من خلال الحدادة، ويختتم بجدول مرجعي مفصل والأسئلة المتداولة التي تغطي نقاط الارتباك الأكثر شيوعًا التي يواجهها المشترون والمهندسون عند قراءة ورقة التركيب الكيميائي.
الحديد والكربون: العنصران الأساسيان
الحديد هو المعدن الأساسي الذي يعطي الفولاذ حجمه، لكن الحديد النقي في حد ذاته يكون ناعمًا نسبيًا ويفتقر إلى القوة اللازمة للاستخدام الهيكلي أو الميكانيكي. تؤدي إضافة الكربون إلى تحويل الحديد إلى فولاذ عن طريق حبس ذرات الكربون في الشبكة البلورية للحديد، وهي عملية تقيد حركة الانخلاعات داخل المعدن وتزيد بشكل كبير من الصلابة وقوة الشد. هذه العلاقة ليست خطية عبر النطاق بأكمله. يحتوي الفولاذ منخفض الكربون، والذي يطلق عليه أحيانًا الفولاذ الطري، على الكربون بنسبة تتراوح بين 0.05% و0.25% تقريبًا ويظل لينًا بدرجة كافية للثني واللحام والتشغيل الآلي بسهولة. يحتوي الفولاذ الكربوني المتوسط على ما بين 0.25% و0.60% من الكربون ويحقق توازنًا بين القوة وقابلية التشغيل، ولهذا السبب تعتبر درجات مثل 1045 و4140 اختيارات شائعة لقطع السيارات والأجزاء الصناعية المطروقة. يتسلق الفولاذ عالي الكربون إلى 0.60% إلى 1.50% من الكربون، وهو ذو قيمة كبيرة لقطع الحواف وأسطح التآكل، على الرغم من أنه يصبح من الصعب بشكل ملحوظ اللحام أو الانحناء دون التشقق.
يوجد الحديد نفسه في أكثر من شكل بلوري واحد اعتمادًا على درجة الحرارة، وهذا السلوك هو السبب الرئيسي وراء تأثير الكربون الكبير على الفولاذ. تحت درجة حرارة 912 درجة مئوية تقريبًا، يحمل الحديد ترتيبًا مكعبًا متمركزًا حول الجسم يسمى الفريت، والذي يمكنه إذابة جزء صغير فقط من نسبة الكربون. بين 912 درجة مئوية و1394 درجة مئوية تقريبًا، يتحول الحديد إلى ترتيب مكعب متمركز حول الوجه يسمى الأوستينيت، والذي يمكنه إذابة المزيد من الكربون، بنسبة تصل إلى حوالي 2.14٪ كحد أقصى. هذا الاختلاف في الذوبان هو ما يسمح للمعالجة الحرارية بالعمل على الإطلاق: تسخين الفولاذ في نطاق الأوستينيت يذيب الكربون بالتساوي في جميع أنحاء الهيكل، ثم التبريد السريع يحبس الكربون في ترتيب مجهد ومفرط التشبع يسمى مارتنسيت، وهو شديد الصلابة ولكنه هش ما لم يتم تلطيفه بعد ذلك.
لماذا لا يمكن ببساطة تعظيم محتوى الكربون
يؤدي رفع محتوى الكربون إلى زيادة قوة الخضوع والصلابة، ولكنه يأتي بتكلفة مباشرة على الليونة، ومتانة الصدمات، وقابلية اللحام. بمجرد أن يتجاوز محتوى الكربون حوالي 0.23%، تصبح وصلات اللحام عرضة للتشقق ما لم يتم استخدام التسخين المسبق والتبريد المتحكم فيه. وهذا هو أحد أسباب إبقاء الفولاذ الهيكلي المخصص للحام أقل من 0.25% من الكربون، في حين أن عمليات تشكيل الفولاذ التي تنتج مكونات غير ملحومة ومعالجة بالحرارة يمكن أن تدفع الكربون إلى أعلى لتحقيق صلابة فائقة بعد التبريد والتلطيف. يشير المهندسون إلى هذه المقايضة باستمرار عند اختيار الدرجة، نظرًا لأن الجزء الذي يحتاج إلى القوة والقدرة على امتصاص الصدمات المفاجئة دون أن يتحطم، مثل العمود المرفقي المطروق أو الدبوس الهيكلي، يقع عادةً في نطاق الكربون المتوسط وليس في أي من الطرفين.
كيف يتم قياس محتوى الكربون والتحقق منه
يتحقق منتجو الصلب الحديثون من محتوى الكربون باستخدام قياس طيف الانبعاث البصري، حيث يتم ضرب شرارة صغيرة على عينة مصقولة ويتم تحليل الضوء المنبعث لتحديد وقياس كل عنصر موجود في غضون ثوان. يُستخدم تحليل الاحتراق كفحص ثانوي للكربون والكبريت على وجه التحديد، حيث يتم حرق عينة صغيرة في جو أكسجين متحكم فيه وقياس ثاني أكسيد الكربون الناتج. لقد حلت كلتا الطريقتين محل تقنيات المعايرة الكيميائية الرطبة القديمة بشكل كامل تقريبًا لأنها أسرع وقابلة للتكرار عبر أحجام الإنتاج الكبيرة، وهو أمر مهم للغاية لعمليات التشكيل التي تحتاج إلى حرارة كيميائية متسقة بعد الحرارة.
| تصنيف الصلب | نطاق محتوى الكربون | تطبيق نموذجي |
|---|---|---|
| منخفض الكربون (معتدل) | 0.05% - 0.25% | ألواح جسم السيارة، والعوارض الهيكلية |
| الكربون المتوسط | 0.25% - 0.60% | مهاوي مزورة، التروس، العمود المرفقي |
| عالي الكربون (أداة) | 0.60% - 1.50% | أدوات القطع، القوالب، الشفرات |
| فائق الكربون | 1.25% - 2.00% | مكونات التآكل المتخصصة، الأسلاك |
| عتبة الحديد الزهر | فوق 2.14% | لم تعد تصنف على أنها الصلب |
العناصر النزرة والمتبقية التي لا تزال مهمة
لا تتم إضافة كل عنصر في الفولاذ عن قصد. يدخل الفوسفور والكبريت إلى المزيج كمنتجات ثانوية متبقية من الخام الخام والخردة المستخدمة في الصهر، وتعمل المطاحن على إبقاء كليهما تحت الحدود الصارمة بسبب مدى تأثيرهما على الأداء الميكانيكي.
الفوسفور
الفوسفور segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
الكبريت
الكبريت causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
الأكسجين والنيتروجين والهيدروجين
يمكن أن تؤثر الغازات النزرة الممتصة أثناء الذوبان أيضًا على جودة الفولاذ. يشكل الأكسجين شوائب غير معدنية تضعف المصفوفة، ويمكن أن يسبب النيتروجين هشاشة الشيخوخة مع مرور الوقت، والهيدروجين معروف بالتسبب في تشقق متأخر في المقاطع السميكة المزورة إذا لم تتم إزالته من خلال تفريغ الغاز قبل صب الفولاذ وتزويره. لقد جعلت ممارسات أفران القوس الكهربائي الحديثة ومغرفة التكرير التحكم في هذه الغازات النزرة أكثر دقة بكثير مما كانت عليه في العقود الماضية، وهذا جزء من السبب وراء أن المكونات الفولاذية المطروقة المنتجة اليوم تحمل خواص ميكانيكية أكثر اتساقًا من الأجزاء المماثلة التي تم تصنيعها منذ جيل مضى.
العناصر المتبقية الأخرى
ومن الممكن أن تقدم صناعة الصلب القائمة على الخردة، والتي توفر الآن حصة كبيرة من الإنتاج العالمي، كميات صغيرة متبقية من القصدير والزرنيخ والأنتيمون المنقولة من مصادر الخردة المختلطة. لا تتم إضافة هذه العناصر عمدًا وتبقى عادة أقل من 0.05% لكل منها، ولكن مجتمعة يمكن أن تساهم في تخفيف التقصف في المقاطع المطروقة الثقيلة التي تخضع للتبريد البطيء من خلال نطاق درجة حرارة متوسطة محددة. يقوم المنتجون الذين يقومون بتوريد المطروقات الهامة بمراقبة المجموع الكلي لهذه العناصر المتشردة بدلاً من معالجة كل عنصر على حدة.
كيف تشكل العناصر البنية المجهرية الداخلية للصلب
إن النسب المئوية لكل عنصر أقل أهمية في حد ذاتها من كيفية تأثيرها على البنية البلورية المجهرية التي تتشكل عندما يبرد الفولاذ. تظهر أربعة هياكل بشكل متكرر في أي مناقشة حول أداء الفولاذ المطروق.
الفريت
الفريت is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
بيرليت
بيرليت is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
مارتنسيت
مارتنسيت forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
بينيت
بينيت forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
كل عنصر من عناصر صناعة السبائك تمت مناقشته سابقًا في هذا الدليل يكتسب في النهاية مكانه في مواصفات الفولاذ بسبب كيفية تغيير الحدود بين هذه الهياكل الأربعة، إما عن طريق إبطاء معدل التبريد اللازم لتجنب البرليت، أو عن طريق تثبيت الأوستينيت في درجات حرارة منخفضة، أو عن طريق تثبيت حدود الحبوب بحيث يظل أي شكل من أشكال البنية ناعمًا وموحدًا وليس خشنًا.
صناعة الصلب والتكرير: كيف يتم التحكم في محتوى العنصر
لا يتم خلط نسب العناصر معًا ببساطة مثل الوصفة. إنها النتيجة النهائية لسلسلة من خطوات التحسين التي يقوم كل منها بإزالة أو إضافة عناصر محددة بترتيب متحكم فيه.
- يبدأ شحن المواد الخام إما بتخفيض خام الحديد في الفرن العالي لإنتاج الحديد الخام السائل، أو خردة الفولاذ المعاد تدويرها المصهورة في فرن القوس الكهربائي، مع الاختيار بين الطرق التي تحددها إلى حد كبير تكاليف الطاقة الإقليمية وتوافر الخردة.
- يقوم التكرير الأولي في فرن الأكسجين الأساسي أو فرن القوس الكهربائي بنفخ الأكسجين عبر المصهور لإزالة الكربون والسيليكون والفوسفور الزائد من الحديد الخام، مما يؤدي إلى خفض التركيبة نحو هدف تقريبي قبل بدء التعديلات الدقيقة.
- يتبع ذلك تعدين المغرفة، حيث يتم نقل المصهور إلى وعاء منفصل ويتم عمل إضافات دقيقة من المنغنيز والكروم والنيكل والموليبدينوم وعناصر السبائك الأخرى للوصول إلى الكيمياء المستهدفة الدقيقة للصف المقصود.
- يعمل تفريغ الفراغ على إزالة الهيدروجين المذاب والنيتروجين والأكسجين المتبقي، وهو أمر بالغ الأهمية بشكل خاص للصلب المخصص للأقسام الكبيرة المزورة حيث يمكن أن يتسبب الغاز المحبوس في تقشر داخلي أو تشقق بمجرد أن يبرد الجزء.
- يعمل الصب المستمر على تقوية المصهور المكرر إلى كتل أو أزهار أو ألواح، وتصبح العينة من هذه المرحلة هي التحليل الحراري الرسمي الذي ينتقل مع المادة من خلال الدرفلة وفي النهاية إلى ورشة الحدادة.
توجد كل مرحلة من هذه المراحل خصيصًا للتحكم في محتوى العنصر ضمن نطاق ضيق، وأي اختصار يتم اتخاذه في إحدى المراحل يظهر لاحقًا على أنه عدم اتساق ستكشفه مكبس الحدادة على الفور في شكل تشقق سطحي أو تدفق غير متساوٍ للحبوب.
كيف يتصرف محتوى العنصر أثناء عملية تزوير الفولاذ

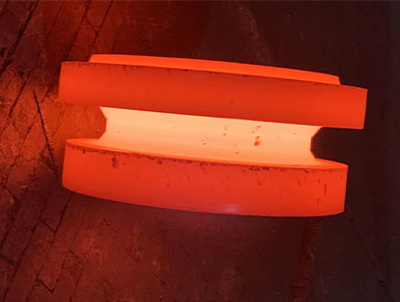

يعيد تشكيل الفولاذ تشكيل قطعة الحديد الساخنة باستخدام قوة الضغط، ويتحكم التركيب العنصري لتلك القطعة بشكل مباشر في كيفية استجابتها تحت المطرقة أو الضغط. يساعد فهم هذا التسلسل في تفسير سبب إشارة مواصفات التزوير إلى الكيمياء الدقيقة بدلاً من مجرد اسم الصف.
- يتم تسخين البليت إلى نطاق درجة الحرارة الأوستنيتي، عادة ما بين 1100 درجة مئوية و1250 درجة مئوية لدرجات الكربون المتوسطة والسبائك المنخفضة، حيث يصبح هيكل الحديد والكربون ناعمًا بما يكفي للتشوه دون تشقق.
- تعمل عناصر الكربون والسبائك مثل الكروم والموليبدينوم على رفع درجة الحرارة التي تبدأ عندها المادة في التليين، وهذا هو السبب في أن قطع الحديد المسبوكة ذات السبائك الأعلى تتطلب تحكمًا أكثر صرامة في الفرن لتجنب انخفاض درجة الحرارة، مما يؤدي إلى خطر التشقق، أو ارتفاع درجة الحرارة، مما يؤدي إلى خشونة بنية الحبوب.
- أثناء التشوه، يتم تثبيت حدود حبيبات الدبوس مثل الفاناديوم والنيوبيوم في مكانها، مما يحافظ على البنية البلورية جيدة حتى أثناء ضغط المعدن وإعادة تشكيله، مما يحسن بشكل مباشر قوة وعمر الكلال للتزوير النهائي.
- بعد تزوير، يتم تبريد الجزء وغالبا ما تتم معالجته بالحرارة. يحدد محتوى الموليبدينوم والكروم مدى عمق تصلب القطعة أثناء التبريد، بينما يؤثر محتوى المنغنيز على كيفية استجابة الفولاذ للتلطيف بعد ذلك.
- الكبريت and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
وهذا هو السبب وراء قيام موردي تزوير المعادن بنشر ورقة التركيب الكيميائي الكاملة جنبًا إلى جنب مع بيانات الخصائص الميكانيكية، بدلاً من الاعتماد على تصنيف الدرجة وحده. لا يزال من الممكن أن تتصرف دفعتين تحملان نفس الدرجة بشكل مختلف في المطبعة إذا كانت نسبة المنغنيز إلى الكبريت أو محتوى العناصر النزرة يختلفان قليلاً.
تدفق الحبوب وتوزيع العناصر
إحدى الفوائد الفريدة للتزوير، مقارنة بالصب أو التشغيل الآلي من مخزون القضبان، هي أن التشوه الانضغاطي يعمل على محاذاة بنية الحبوب الداخلية على طول شكل الجزء النهائي بدلاً من القطع عبره. تعمل عناصر صناعة السبائك التي تعمل على تحسين حجم الحبوب، وخاصة الفاناديوم والتيتانيوم والنيوبيوم، على تضخيم هذه الفائدة لأن حجم الحبوب الأدق يترجم إلى خط تدفق أكثر استمرارية وأعلى تكاملًا بمجرد تشكيل الجزء بالكامل، وهذا هو السبب الرئيسي وراء تفوق المكونات المزورة باستمرار على الصب أو مكافئاتها الآلية في التطبيقات الحرجة للتعب مثل أعمدة الكرنك، وقضبان التوصيل، وفراغات التروس.
التحكم في درجة الحرارة عبر عائلات السبائك المختلفة
تتحمل قضبان الفولاذ الكربوني العادي نافذة واسعة نسبيًا لدرجة حرارة الحدادة، ولكن مع ارتفاع محتوى الكروم والموليبدينوم والنيكل، تضيق هذه النافذة إلى حد كبير. غالبًا ما تحتاج سبائك الفولاذ عالية السبائك وقضبان الفولاذ المقاوم للصدأ إلى البقاء ضمن نطاق ضيق يصل إلى 50 درجة مئوية لتجنب التشوه غير الكامل عند النهاية المنخفضة أو نمو الحبوب المفرط والذوبان الأولي المحتمل للشوائب ذات نقطة الانصهار المنخفضة عند النهاية العالية. وهذا هو أحد الأسباب التي تجعل محلات الحدادة المتخصصة في الأعمال المصنوعة من الفولاذ المقاوم للصدأ أو السبائك العالية تحافظ على أدوات الفرن الأكثر إحكامًا وفحوصات درجة الحرارة بشكل متكرر أكثر من المتاجر التي تركز فقط على الفولاذ الكربوني العادي.
تكوين العناصر عبر درجات الفولاذ الشائعة
تم إنشاء أنظمة تسمية درجة الفولاذ، وأبرزها رموز AISI وSAE المكونة من أربعة أرقام، مباشرة حول محتوى العنصر. قراءة رقم الصف بشكل صحيح تكشف معظم المواد المصنوعة من الفولاذ دون الحاجة إلى تقرير مختبر كامل. في النظام القياسي المكون من أربعة أرقام، يشير أول رقمين إلى عنصر صناعة السبائك الأساسي أو العائلة، في حين أن الرقمين الأخيرين يقاربان محتوى الكربون بأجزاء من المائة من المائة، لذا فإن درجة مثل 4140 تشير إلى عائلة سبائك الكروم والموليبدينوم التي تحتوي على 0.40٪ تقريبًا من الكربون.
| الصف | الكربون | عناصر صناعة السبائك الرئيسية | الاستخدام الشائع |
|---|---|---|---|
| 1018 | 0.18% | من 0.60% - 0.90% | عمود عام، أجزاء منخفضة الضغط |
| 1045 | 0.45% | من 0.60% - 0.90% | التروس والمحاور مزورة |
| 4130 | 0.28% - 0.33% | الكروم 0.80% - 1.10%، مو 0.15% - 0.25% | الأنابيب المزورة والتجهيزات وأجزاء الطيران |
| 4140 | 0.38% - 0.43% | الكروم 0.80% - 1.10%، مو 0.15% - 0.25% | مهاوي مزورة، والأدوات، والتجهيزات |
| 4340 | 0.38% - 0.43% | ني 1.65% - 2.00%، كروم 0.70% - 0.90%، مو 0.20% - 0.30% | الأجزاء المحملة بالتعب الشديد |
| 8620 | 0.18% - 0.23% | ني 0.40% - 0.70%، كروم 0.40% - 0.60%، مو 0.15% - 0.25% | التروس المزورة المكربنة والدبابيس |
| 304 غير القابل للصدأ | 0.08% كحد أقصى | الكروم 18% - 20%، النيكل 8% - 10.5% | تجهيزات وأوعية مقاومة للتآكل |
| 316 غير القابل للصدأ | 0.08% كحد أقصى | الكروم 16% - 18%، النيكل 10% - 14%، مو 2% - 3% | المطروقات المعالجة البحرية والكيميائية |
| أداة H13 الصلب | 0.32% - 0.45% | الكروم 4.75% - 5.50%، مو 1.10% - 1.75%، فيتامين 0.80% - 1.20% | يموت الصب مزورة وتشكيله |
لاحظ كيف لا يتم إدراج محتوى الحديد مباشرة في هذه الجداول. يُفهم ببساطة على أنه الباقي بمجرد طرح الكربون والمنغنيز والكروم والنيكل وعناصر أخرى من 100٪، ولهذا السبب يُطلق على الحديد أحيانًا اسم عنصر التوازن في ورقة التركيب الكيميائي.
عائلة الفولاذ المقاوم للصدأ: شرح اختلافات العناصر
الفولاذ المقاوم للصدأ ليس مادة واحدة، بل مجموعة من السبائك مجمعة حسب كيفية ترتيب عناصرها للبنية البلورية الأساسية. يوضح فهم هذه الفئات الفرعية سبب تغير نسب العناصر بشكل كبير عبر الدرجات التي تندرج جميعها تحت نفس التصنيف العام المقاوم للصدأ.
الفولاذ الأوستنيتي المقاوم للصدأ
تعتمد الدرجات الأوستنيتية مثل 304 و316 على محتوى النيكل العالي، عادةً 8% أو أكثر، للحفاظ على هيكل الأوستنيت مستقرًا حتى في درجة حرارة الغرفة بدلاً من التحول إلى فريت عند التبريد. وهذا يعطي الفولاذ الأوستنيتي ليونة وصلابة ممتازة، إلى جانب الميزة الإضافية المتمثلة في كونه غير مغناطيسي، على الرغم من أنه لا يمكن تصليبه من خلال المعالجة الحرارية بالطريقة التي يمكن بها للفولاذ المطروق بالكربون والسبائك المنخفضة.
الفولاذ المقاوم للصدأ الحديدي
تحافظ درجات الحديد على محتوى النيكل منخفضًا أو غائبًا تمامًا وتعتمد على الكروم وحده، عادةً ما بين 10.5% و18%، لتوفير مقاومة للتآكل. نظرًا لأن هذه الدرجات تظل مغناطيسية ولا يمكن تقويتها بشكل كبير عن طريق المعالجة الحرارية، يتم اختيارها أكثر لمقاومة التآكل الفعالة من حيث التكلفة في التطبيقات الهيكلية الأقل تطلبًا مقارنةً بالمكونات المطروقة عالية القوة.
الفولاذ المقاوم للصدأ المارتنسيتي
تجمع درجات الفولاذ المقاوم للصدأ المارتينسيتية بين محتوى الكروم المعتدل، عادةً من 12% إلى 18%، مع ما يكفي من الكربون للسماح بنفس استجابة التصلب والتبريد المستخدمة في الكربون والفولاذ منخفض السبائك. وهذا يجعل الفولاذ المقاوم للصدأ المارتنسيتي هو العائلة المفضلة للمكونات غير القابلة للصدأ المطروقة التي تحتاج إلى مقاومة التآكل والصلابة العالية، مثل مكونات الصمامات وأدوات المائدة وبعض أعمدة المضخات.
دوبلكس ستانلس ستيل
توازن الدرجات المزدوجة تقريبًا أجزاء متساوية من الأوستينيت والفريت عن طريق التحكم الدقيق في الكروم والنيكل والنيتروجين معًا، مما ينتج هيكلًا يجمع بين قوة درجات الحديد مع الكثير من المتانة وقابلية اللحام للدرجات الأوستنيتي. هذا التوازن يجعل الفولاذ المقاوم للصدأ على الوجهين شائعًا بشكل متزايد في تركيبات المعالجة البحرية والكيميائية المزورة التي تواجه الأحمال الميكانيكية العالية والبيئات المسببة للتآكل العدوانية.
أداة فولاذية وعناصر سبائك عالية الأداء
يمثل فولاذ الأدوات النهاية البعيدة لتعقيد السبائك، حيث يتم الجمع بين العديد من عناصر تشكيل الكربيد القوية بشكل متعمد لتحقيق مقاومة التآكل ومقاومة الحرارة بما يتجاوز ما يمكن أن تقدمه سبائك الفولاذ القياسية.
أداة العمل البارد الصلب
تعتمد درجات العمل البارد مثل D2 على محتوى عالي من الكروم، غالبًا ما يتراوح بين 11% إلى 13%، بالإضافة إلى الكربون المرتفع لتكوين كربيدات الكروم الصلبة الوفيرة في جميع أنحاء البنية المجهرية. تمنح هذه الكربيدات الفولاذ مقاومة استثنائية للتآكل الكاشطة في تطبيقات مثل قوالب التقطيع وشفرات القص، على الرغم من أن حجم الكربيد المرتفع يمكن أن يجعل المادة أكثر هشاشة من فولاذ الأدوات ذو السبائك المنخفضة.
أداة العمل الساخن الصلب
تستخدم درجات العمل الساخن مثل H13 الكروم والموليبدينوم والفاناديوم معًا لمقاومة التليين عند درجات الحرارة المرتفعة التي تواجهها قوالب الصب والتزوير نفسها. نظرًا لأن هذه القوالب يتم تسخينها وتبريدها بشكل متكرر عندما يتم ضغط المعدن الساخن أو صبه ضدها، فإن مقاومة التعب الحراري مهمة بقدر أهمية الصلابة الخام، وهذا هو السبب في أن توازن العنصر في فولاذ العمل الساخن يفضل قوة مستدامة في درجات الحرارة العالية على أقصى صلابة في درجة حرارة الغرفة.
فولاذ عالي السرعة
يدفع الفولاذ عالي السرعة محتوى السبائك إلى أبعد من ذلك، ويجمع بين التنغستن أو الموليبدينوم مع الفاناديوم وأحيانًا الكوبالت للحفاظ على حافة قطع حادة حتى عندما يؤدي الاحتكاك إلى رفع درجة حرارة الأداة أثناء المعالجة عالية السرعة. يعكس الاسم الميزة الأصلية التي توفرها هذه الدرجات مقارنة بفولاذ الأدوات الكربوني العادي الأقدم، والذي فقد صلابته وأصبح باهتًا بسرعة بمجرد زيادة سرعات القطع والحرارة الناتجة.
مكافئ الكربون: جمع العناصر في رقم واحد
نظرًا لأن العديد من العناصر تؤثر على قابلية التصلب وقابلية اللحام في وقت واحد، يستخدم علماء المعادن رقمًا واحدًا مدمجًا يسمى مكافئ الكربون، أو CE، لتلخيص التأثير الإجمالي للكيمياء الكاملة في قيمة واحدة. تضيف النسخة المستخدمة على نطاق واسع من الصيغة الكربون إلى أجزاء من محتوى المنغنيز والكروم والموليبدينوم والنيكل والنحاس.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
ويعني وجود مكافئ كربون أعلى أن الفولاذ أكثر مقاومة للتشوه ويتآكل بشكل أفضل، ولكنه يعني أيضًا أن المادة أكثر عرضة للتشقق الناتج عن الهيدروجين أثناء اللحام وتتطلب التسخين المسبق قبل تصنيع أي وصلة لحام. غالبًا ما يتم تحديد المكونات المطروقة التي سيتم لحامها لاحقًا في مجموعة أكبر، مثل فوهات أوعية الضغط أو الوصلات الهيكلية، بسقف مكافئ أقصى للكربون بدلاً من مجرد نسبة قصوى للكربون، نظرًا لأن هذا الرقم الفردي يلتقط التأثير المشترك لكل عنصر في وقت واحد.
كنقطة مرجعية عملية، عادةً ما ينتج الفولاذ العادي منخفض الكربون مكافئًا للكربون أقل من 0.35، والذي يتم لحامه بسهولة بأقل قدر من التسخين المسبق. عادةً ما تتراوح درجات السبائك المنخفضة الكربون المتوسطة مثل 4140 بين 0.55 و0.70، مما يتطلب تسخينًا معتدلًا ودرجة حرارة تداخلية يمكن التحكم فيها أثناء اللحام. يمكن لفولاذ الأدوات ودرجات الحدادة ذات السبائك العالية أن تدفع مكافئ الكربون إلى أعلى من 0.90، وعند هذه النقطة يتم تجنب اللحام تمامًا لصالح الربط الميكانيكي أو استبدال الجزء المطروق كقطعة واحدة.

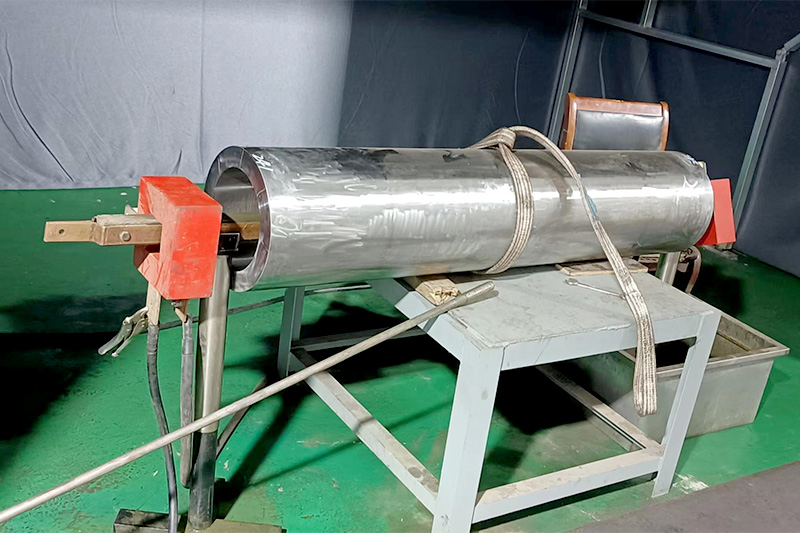

ما أهمية التحكم الدقيق في العناصر بالنسبة للأجزاء الفولاذية المطروقة؟
تطبق عملية الحدادة قوة ضغط هائلة على قطعة الحديد الساخنة، وأي عدم تناسق في توزيع العناصر يظهر على الفور على شكل تشقق أو تمزق أو تدفق غير متساوي للحبوب. عادةً ما تتمتع المطاحن التي تقوم بتزويد الخامات المستخدمة في الحدادة بتفاوتات أكثر صرامة على المنجنيز والكبريت والفوسفور من المطاحن التي تنتج الفولاذ للصفائح المدلفنة البسيطة، لأن عملية الحدادة تركز أي ضعف عند نقطة الحد الأقصى للتشوه. يمكن أن تنفصل قطعة الحديد ذات الكبريت المرتفع قليلاً والتي لا تسبب أي مشكلة واضحة في الصفائح المدرفلة تمامًا عند ضربها بمطرقة الحدادة.
وهذا هو السبب أيضًا وراء قيام موردي الطرق ذوي السمعة الطيبة باختبار كل حرارة للفولاذ والاحتفاظ بسجل التركيب الكيميائي لكل دفعة، بدلاً من الاعتماد على مواصفات عامة للدرجة. يستفيد المشترون الذين يبحثون عن الشفاه أو الوصلات أو أجسام الصمامات أو أعمدة الإدارة من طلب تحليل الحرارة الفعلي، لأنه يكشف النسب المئوية الحقيقية لكل عنصر بدلاً من مجرد النطاق الاسمي المطبوع في الكتالوج.
يؤثر اتساق العنصر أيضًا على المعالجة النهائية بعد التزوير. يمكن للجزء المطروق الذي يحتوي على شوائب كبريتيد المنغنيز المنفصلة أن يتم تصنيعه بشكل غير متساو، مما ينتج عنه تشطيب سطحي غير متناسق وتآكل سريع للأداة في بعض المناطق من نفس المكون. المشترون الذين يرون اختلافًا غير مبرر في أداء المعالجة عبر الأجزاء المزورة المفترضة المتطابقة غالبًا ما يتتبعون السبب الجذري إلى توزيع العناصر غير المتسق داخل الخامة الأصلية بدلاً من أي خطأ في عملية المعالجة نفسها.
الأسئلة المتداولة
ما هو العنصر الوحيد الأكثر أهمية في الفولاذ إلى جانب الحديد؟
يعد الكربون العنصر الوحيد الأكثر تأثيرًا لأنه يتحكم بشكل مباشر في الصلابة والقوة والليونة أكثر من أي إضافة أخرى. يتم وضع كل عنصر آخر فوق علاقة الحديد بالكربون لضبط خاصية معينة.
هل يمكن أن يوجد الفولاذ بدون الكربون على الإطلاق؟
ليس بالتعريف القياسي. يتم تصنيف سبيكة منخفضة الكربون جدًا، أحيانًا أقل من 0.01% من الكربون مثل الفولاذ المراجينج، من الناحية الفنية على أنها فولاذ لأنها لا تزال تعتمد على مصفوفة حديدية معززة من خلال آليات أخرى، ولكن الغالبية العظمى من الفولاذ التجاري تحتوي على محتوى كربون قابل للقياس.
لماذا يحتوي الفولاذ المقاوم للصدأ على الكثير من الكروم؟
الكروم content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
هل المحتوى العالي من السبائك يعني دائمًا فولاذًا أقوى؟
ليس بالضرورة. تغير عناصر صناعة السبائك خصائص معينة بدلاً من مجرد إضافة القوة في جميع المجالات. النيكل، على سبيل المثال، يعمل في المقام الأول على تحسين المتانة والأداء في درجات الحرارة المنخفضة بدلاً من الصلابة الخام، في حين يعمل الكروم بشكل أساسي على تحسين مقاومة التآكل ومقاومة التآكل. تعتمد المجموعة الصحيحة تمامًا على كيفية استخدام الجزء النهائي.
لماذا تحدد الأجزاء المزورة النسب المئوية الدقيقة للعناصر بدلاً من مجرد اسم الدرجة؟
لأنه حتى التحولات الصغيرة في محتوى المنغنيز أو الكبريت أو الفوسفور ضمن النطاق المسموح به للدرجة يمكن أن تغير كيفية تصرف قطعة الخام تحت قوة الضغط أثناء الحدادة. تسمح الكيمياء الحرارية الدقيقة للمهندسين بالتنبؤ بتدفق الحبوب، ومخاطر التشقق، واستجابة المعالجة الحرارية بعد التشكيل بدقة أكبر بكثير من اسم الدرجة وحده.
ماذا يحدث إذا كان محتوى الكبريت في الفولاذ مرتفعًا جدًا قبل التشكيل؟
يتفاعل الكبريت الزائد مع الحديد لتكوين كبريتيد الحديد، الذي ينصهر عند درجة حرارة أقل بكثير من مصفوفة الفولاذ المحيطة. أثناء التشكيل على الساخن، يمكن أن تتسبب هذه الشوائب منخفضة الذوبان في تمزق البليت داخليًا، وهو عيب يُعرف بالقصر الساخن والذي يتم منعه إلى حد كبير عن طريق إضافة ما يكفي من المنجنيز لربط الكبريت بدلاً من ذلك.
هل تم إدراج محتوى الحديد في ورقة مواصفات الفولاذ؟
ونادرا ما يتم إدراج الحديد كنسبة مئوية محددة لأنه يتم التعامل معه على أنه توازن التركيبة بعد حساب كل عنصر آخر. ستدرج المواصفات النموذجية للفولاذ الكربوني الحد الأقصى من الكربون والمنغنيز والفوسفور والكبريت والسيليكون، مع فهم أن الحديد ببساطة يشكل الباقي، عادة 97٪ إلى 99٪ من الوزن الإجمالي.
لماذا تضيف بعض الدرجات البورون بينما يعمل الكروم والموليبدينوم بالفعل على تحسين الصلابة؟
البورون is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
ما الفرق بين المنتج المدرفل على الساخن والمنتجات المطروقة المصنوعة من نفس درجة الفولاذ؟
يبدأ كلاهما من نفس التركيب الكيميائي، لكن الحدادة تطبق قوة ضغط مركزة تعمل على محاذاة تدفق الحبوب الداخلي على طول شكل الجزء وتغلق أي مسامية داخلية متبقية من الصب. يحتوي مخزون القضبان المدرفلة على الساخن على بنية حبيبية أكثر اتساقًا وأقل اتجاهًا. بالنسبة للمكونات الحرجة للتعب، فإن تدفق الحبوب المتوافق الذي يتم تحقيقه من خلال الحدادة يوفر عادةً أداء ميكانيكيًا أفضل على الرغم من أن كيمياء العنصر الأساسي متطابقة.
كيف يقرر المهندسون عناصر صناعة السبائك التي يجب تحديدها لجزء جديد مزور؟
يبدأ الاختيار عادة من المتطلبات الميكانيكية للجزء، مثل قوة الشد المطلوبة، وصلابة التأثير عند درجة حرارة الخدمة المتوقعة، ومقاومة التآكل أو التآكل، ثم يتم العمل بشكل عكسي إلى درجة من المعروف أن نطاقات عناصرها المحددة توفر تلك الخصائص بشكل موثوق. يتم وزن التكلفة وقابلية اللحام وإمكانية التصنيع جنبًا إلى جنب مع الأداء الميكانيكي البحت، نظرًا لأن الفولاذ عالي السبائك نادرًا ما يكون الخيار الأكثر عملية أو اقتصادية لتطبيق معين.
